B3G

Future Market Trend 未來通訊市場的特性

Objectives of B3G

Evolution of Standard

2G/3G and Beyond: Mobility vs. Data Rate

Perspectives of Mobile Internet

5 Layers to B3G (B3G行動通訊發展的五個層次)

Relationship of B3G Subproject (關聯圖)

Wireless Access of B3G (B3G無線接取網路)

Integration of Heterogeneous Access Network (異質多接取網路整合技術)

Integration of Heterogeneous Access Network (異質多接取網路整合技術)

Integration of Heterogeneous Access Network (異質多接取網路整合技術)

Advanced Access Technology 前瞻接取系統技術

Evolution of Core Networks (行動通訊系統的核心網路演進)

Issues of Core Networks (行動核心網路議題)

Relationship of Research Issues (行動核心網路議題的關連性)

Evolution of Services 網路應用與服務之演進

Issues of Service Technology 網路應用與服務技術議題

Component Development (相關元件技術開發)

Spectrum Issues and Standards

B3G Standards

Untitled Document
Future Market Trend 未來通訊市場的特性

⊕ Broadband 寬頻

⊕ Immediacy 即時性

⊕ Globalization 全球性

⊕ Mobility 移動性

⊕ Integration of Broadband Internet and Wireless 寬頻網際網路與無線通訊技術結合

Wed Mar 16 00:23:40 CST 2011

Untitled Document
Objectives of B3G

⊕ 引領學界先行投入超越第三代通訊（B3G）之前瞻研究


Forward-looking academic research

⊕ 與業界研發接軌


Interface with industry

⊕ 帶動國家整體電信產業之技術升級


Enhance technology level of national telecom industry
Wed Mar 16 00:23:40 CST 2011 Untitled Document

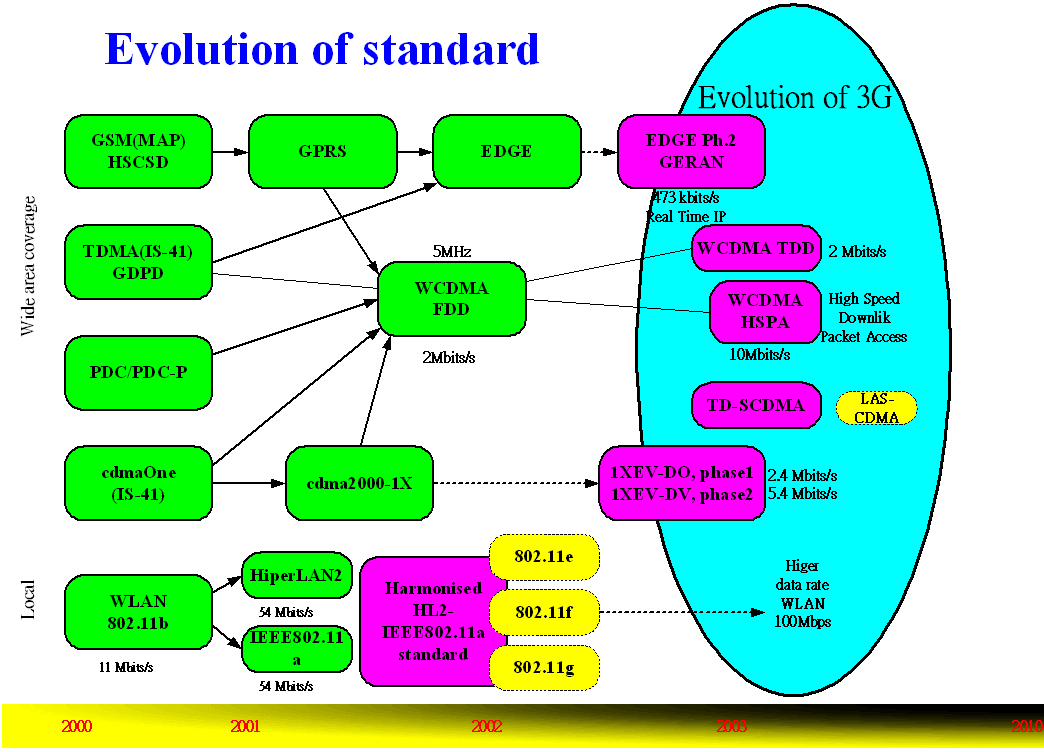

Evolution of Standard
Wed Mar 16 00:23:40 CST 2011 Untitled Document

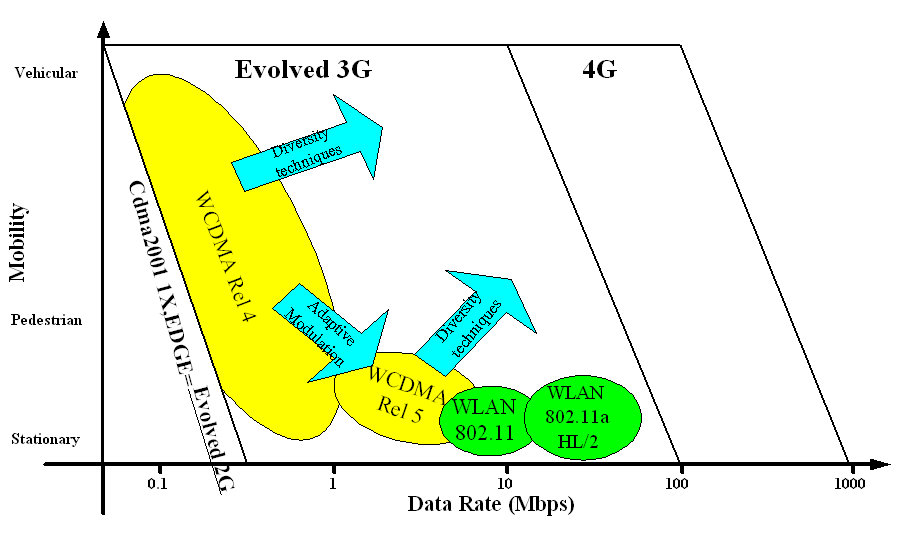

2G/3G and Beyond: Mobility vs. Data Rate
Wed Mar 16 00:23:41 CST 2011 Untitled Document
Perspectives of Mobile Internet
Business Perspective 商業層面：

Reconsider flat rate charging scheme
對於幾近於免費的固接網路模型必須重新評估。

Need a new business model to attract willing-to-pay customers
無線網際網路需要一個新的模型讓使用者樂意為安全以及 便利的無線數據服務付費。
Technology Perspective 技術層面：

Wireless Internet needs something more
無線網際網路的系統需要再加強某些特性

more bandwidth, more mobility, and less constraints such as power, delay, screen size, etc.
例如，更大的無線頻寬、支援移動性、以及降低某些無線網路的限制： 如較長的網路延遲、有限的電池功率和使用者端的顯示器大小。
B3G is in Need to support Mobile Internet Services
發展Beyond 3G（或B3G）以支援無線網際網路服務為刻不容緩的任務
Wed Mar 16 00:23:41 CST 2011 Untitled Document
5 Layers to B3G (B3G行動通訊發展的五個層次)

⊕ 無線接取網路 (radio access networks)

⊕ 行動核心網路 (mobile core networks)

⊕ 網路應用與服務 (network applications and services)

⊕ 元件技術開發 ( B3G related components)

⊕ 標準活動 (B3G standard activities)

Wed Mar 16 00:23:41 CST 2011 Untitled Document

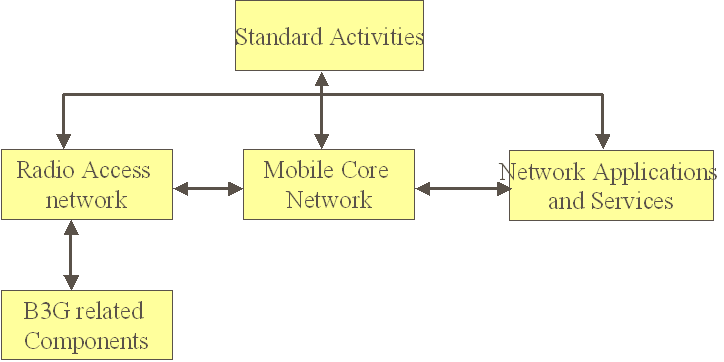

Relationship of B3G Subproject (關聯圖)
Wed Mar 16 00:23:42 CST 2011 Untitled Document
Wireless Access of B3G (B3G無線接取網路)

Heterogeneous Wireless Access Networks

未來無線接取世界將是一異質多接取網路整合系統；由個人區域網路、 無線區域網路、行動通訊接取網路與衛星/數位廣播/固定接取網路等 多種異質接取網路相輔相成所建構而成。
Build an Integrated Wireless Access Netowrk (建構一整合無線接取世界)

How to integrated? (異質網路整合架構各架構間如何整合？)

What architecture? (何種整合架構具較高資源使用效率是研究重點。)

依其通訊地點、時間、移動速率、品質與傳輸速率的不同， 提供使用者最符合經濟效益、無所不在的寬頻無線多媒體網際網路服務。

Heterogeneous Access Networks (異質多接取網路)
Wed Mar 16 00:23:42 CST 2011 Untitled Document
Integration of Heterogeneous Access Network (異質多接取網路整合技術)
Wed Mar 16 00:23:42 CST 2011 Untitled Document

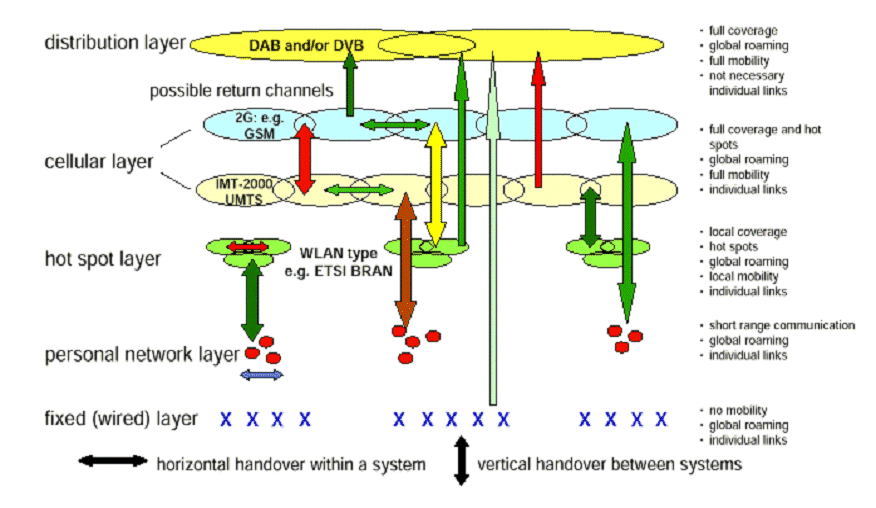

Integration of Heterogeneous Access Network (異質多接取網路整合技術)
Distribution Layer
  • Full coverage
  • Global roaming
  • Full mobility
  • Not necessary individual links
Cellular Layer
  • Full coverage and hot spot
  • Global roaming
  • Full mobility
  • Individual links
Hot Spot Layer
  • Local coverage
  • Hot spot
  • Global roaming
  • Local mobility
  • Individual links
Personal Network Layer
  • short range communication
  • Global roaming
  • Individual links
Fixed (Wired) Network Layer
  • No mobility
  • Global roaming
  • Individual links
Wed Mar 16 00:23:43 CST 2011 Untitled Document
Integration of Heterogeneous Access Network (異質多接取網路整合技術)
異質多接取網路架構與無線資源管理
(Architecture and Resource Management)
軟體無線電技術 (Software Defined Radio)
Ad Hoc Technolgy
Wed Mar 16 00:23:43 CST 2011 Untitled Document
Advanced Access Technology 前瞻接取系統技術
Mobility Related Problems

QoS and QoS Mapping to the Core Network

Horizontal Handoff

Vertical Handoff (e.g 3G <-> 2G)

Location Based Handoff

QoS Issues during handoff
Physical Layer Technology
可調式多載波/CDMA/OFDM
前瞻編解碼 (Advanced Coing/Decoding)
智慧型天線(Smart Antenna)及多用戶檢測 (Multi-user Detection)
脈衝無線電 (Impulse Radio)
Advanced CDMA Spread Spectrum Technology
鏈路調適(Link Adaptation)
近身網路（Body Area Networks）
用戶定位(User Locationing)
空中平台(High Altitude Platform Station)
Wed Mar 16 00:23:44 CST 2011 Untitled Document

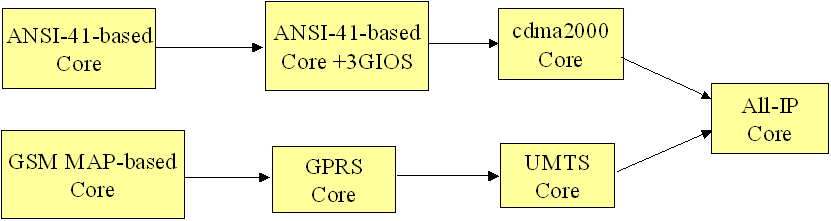

Evolution of Core Networks (行動通訊系統的核心網路演進)
Wed Mar 16 00:23:44 CST 2011 Untitled Document
Issues of Core Networks (行動核心網路議題)
Architecture and Features (行動核心網路架構及功能)
Architecture (行動核心網路架構) 3GPP, All-IP network
漫遊管理 (Roaming Management) 會談管理 (Session Management)
QoS of Core Network (核心網路服務品質)
QoS Architectrue
服務品質架構 		Mapping User Requirements to DiffServ
DiffServ QoS Mappping between Wireless Access and Core Network
QoS Assurance
服務品質保證 		QoS Mappping between Core Network and External Network
QoS Slides
Demand for Information Security (資訊安全需求)
AAA (授權管理基礎建設)
System Security Technology (系統安全技術)
Support of Open Service (核心網路對開放式服務之支援)
Open Service Environment
開放式服務架構 		JAIN, Parlay, etc.
Service Creation and Provisioning
服務開發與執行 		Service Mangement
服務管理
Wed Mar 16 00:23:44 CST 2011 Untitled Document

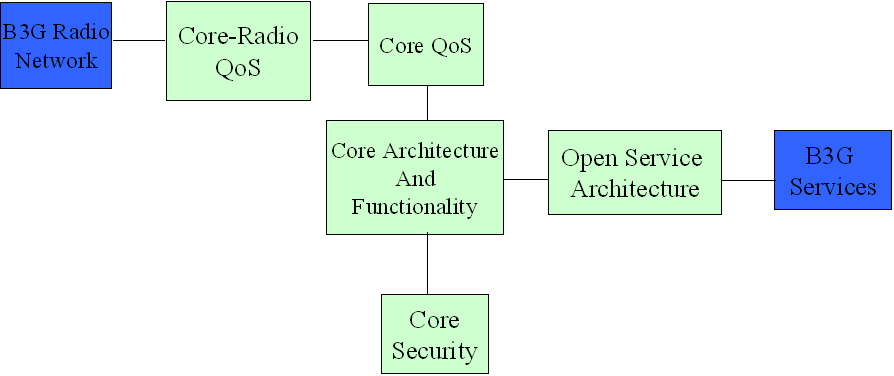

Relationship of Research Issues (行動核心網路議題的關連性)
Wed Mar 16 00:23:45 CST 2011 Untitled Document
Evolution of Services 網路應用與服務之演進

Services of B3G must cover all types of heterogeneous access networks including wireline and wireless
預期B3G網路應用與服務發展將同時涵蓋有線及無線 多元化的異質多接取網路整合架構、 滿足各種(2.5G, 3G)持續演進之可能

B3G must provide personalization services.
B3G使用者在行動通訊系統服務與應用組合中，將需要的個人化服務 將充分利用B3G系統共通服務平台，及各式關鍵促成技術與功能

The success of B3G depends on a series of standards of service atchitectures and common platforms
未來B3G網路服務與應用的達成，將有賴於一連串相關標準、服務架構， 或共通平台的制訂與順利演進
Wed Mar 16 00:23:45 CST 2011 Untitled Document
Issues of Service Technology 網路應用與服務技術議題
技術議題三大類別：
Serive Infrastructure
Key Enabling Technology
Advanced Services and Applications
共通服務平台(Common Service Platform)
VHE (Virtual Home Environment)
OSA (Open Service Architecture)(JAIN, Parlay,etc.）
Evolution Strategy of Architecture
Open OA&M Plateform
先導關鍵應用運作情境與架構

(Killer Application Operation Scenario & Structure)
異質多接取網路之整合服務架構

(Heterogeneous Access Networks Environment Integrated Service Structure)
行動網路語音服務(VoIP Service In Mobile Network)
訊號分析 (Signal Analysis)
網路語音驅動指令（Voice-driven Command）
網路語言處理 (Network Speech Processing)
服務發現功能 (Service Discovery)
行動代理人 (Mobile Agent)
無線網路應用與服務之安全議題 (Security)
公開金鑰匙基礎建設 (PKI)
點對點通訊安全 (Security for Peer-to-peer Communications)
可信賴技術 (Dependable Technology)
終端設備技術(Terminal Technology)
位置衍生之服務和應用技術 (Location Based Services and Applications)
多媒體服務 (Multimedia Service)
消費性娛樂的影音內容製作與展現 (Video Production and Presentation)
個人化媒體資料彙整 (Personalized Media Info. Aggregation)
行動式影音傳輸服務 (Mobile Video Transmission Services)
智慧型人機界面 (Intelligent Human Machine Interface)
行動商務 (Mobile Commerce)
網路交易安全 (Internet Trade Security)
商務資訊行動展現 (Mobile Commerce Information Presentation)
共同合作（Collaborative Work）
個人情境化服務 (Personal Situation Centric Service)
Wed Mar 16 00:23:45 CST 2011 Untitled Document
Component Development (相關元件技術開發)

鑑於B3G無線電波頻譜落於30∼60GHz，因此相關元件技術開發規劃 以此頻段為主。另外，光通訊與無線通訊系統界面轉換元件日趨重要， 因此此類元件也在規劃之中。所擬定的研究主題包括以下三項：

30GHz~60GHz 射頻積體電路設計

光通訊與無線通訊界面元件技術開發

30GHz~60GHz 天線技術的開發
30GHz~60GHz射頻積體電路設計

低雜訊放大器(LNA)，混頻器(mixer)，壓控振盪器(VCO)。

積體化接收器電路(integrated receiver)。

功率放大器(PA)。

積體化發射器電路(Integrated Transmitter)。
光通訊與無線通訊界面元件技術開發

10Gbps光偵測器(photodetector)，轉阻放大器(transimpedance amplifier)，調變器(modulator)及積體化光接收器(integrated receiver)。

10Gbps驅動電路(driver IC)，平面型雷射光二極體(VSCEL)及積體化光發器(integrated optical transmitter)。

低損耗半導體基板上光導波管之設計與製作。

發射及接收電路架構的分析。
30GHz~60GHz 天線技術的開發

高效能，掃描波束(beam scanning)天線開發。

高效能方向性波束形成網路(beam forming network)供天線陣列(antenna array)使用。

30GHz~60GHz 天線量測系統建立。

開發先進天線所需製程技術。
Wed Mar 16 00:23:46 CST 2011 Untitled Document
Spectrum Issues and Standards
Radio Spectrum for B3G:

WRC(03):

Consider the latest Progress on IMT-2000 and System beyond

Terrestial Interactive Wireless Multimedia (for DTV)

Decide agenda for WRC06

WRC(06):

Discuss the spectrum requirement for IMT-2000 and System Beyond
WLAN, Bluetooth spectrum is expected to be in ISM band adopted worldwide.
ITS or short range communication require additional spectrum.
Digital TV band will be the same but adopted standards will be different.
Wed Mar 16 00:23:46 CST 2011 Untitled Document
B3G Standards

參與標準制訂活動與科技研發以及相關產業發展息息相關

國內學界對標準活動參與不深

目前B3G標準活動仍在定義研究題目之階段

為最佳進入時機

應持續參與WWRF等B3G相關會議

參與標準制訂活動需研發團對為後盾

提出學界科專計畫與成立產學標準聯盟
