| Introduction |
|---|
|
MPLS技術是引用與ATM交換技術類似的標籤
(Label或VPI/VCI)交換技術來轉送IP封包到目的地。
|
|
當一個 IP封包進入MPLS網域時，LER (Label Edge
Router)會先檢查進入MPLS網路的IP封包頭，
再根據此IP封包頭找出其相對應服務等級之標籤，並把該標籤貼到IP封包上， |
|
當封包送入MPLS網路區內時，位於MPLS網路內部的LSR (Label Switch
Router)收到貼上標籤的IP封包後會依據封包的標籤值(而非其IP封包頭的內容)來轉送該封包至目的地。
|
|
MPLS技術試圖同時解決高速轉送 (Gigabit Forwarding)、網路擴充性、訊務工程
(Traffic Engineering)及QoS的問題。
|
|
MPLS網路基本上可執IntServ或DiffServ，端看標籤設定的法則為何，但因為MPLS通常當作骨幹網路，訊務通道較多，所以較適合執行DiffServ，
|
|
加上MPLS因為試圖解決網路所有的問題，所以相關的通訊協定多尚未完成，目前由IETF制定中
|

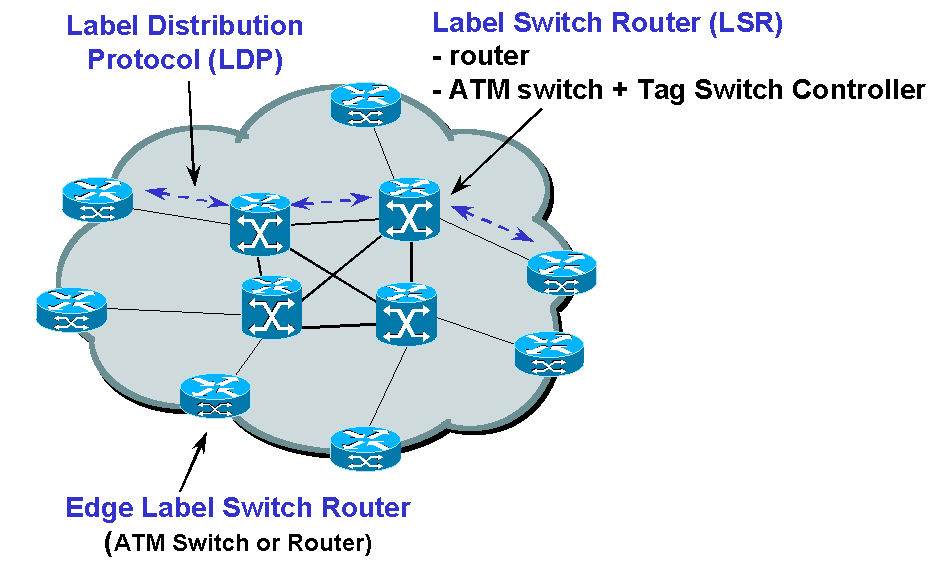

| Image225 |
|---|

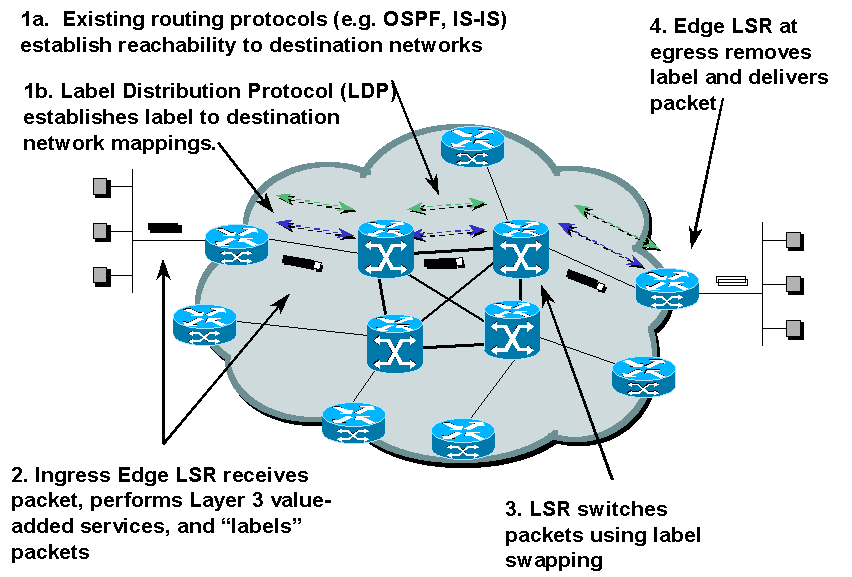

| Image226 |
|---|

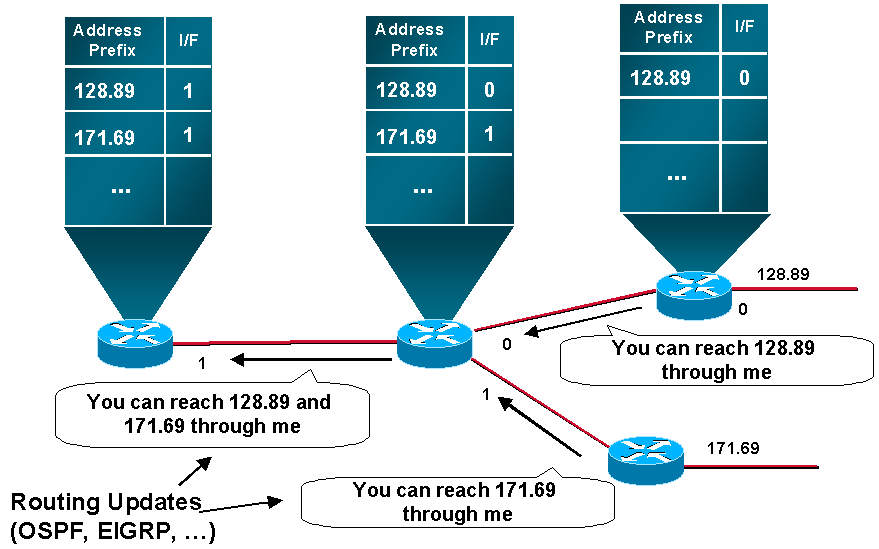

| Image227 |
|---|

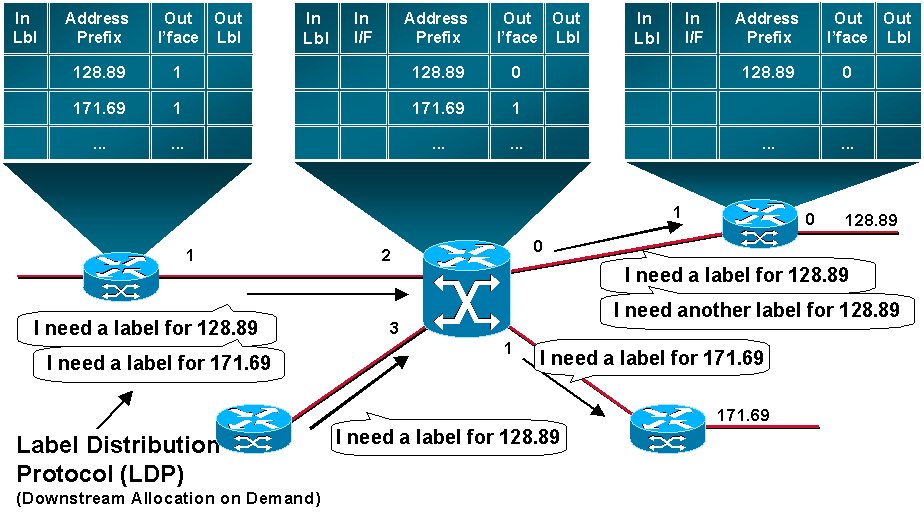

| Image228 |
|---|
| Image229 |
|---|

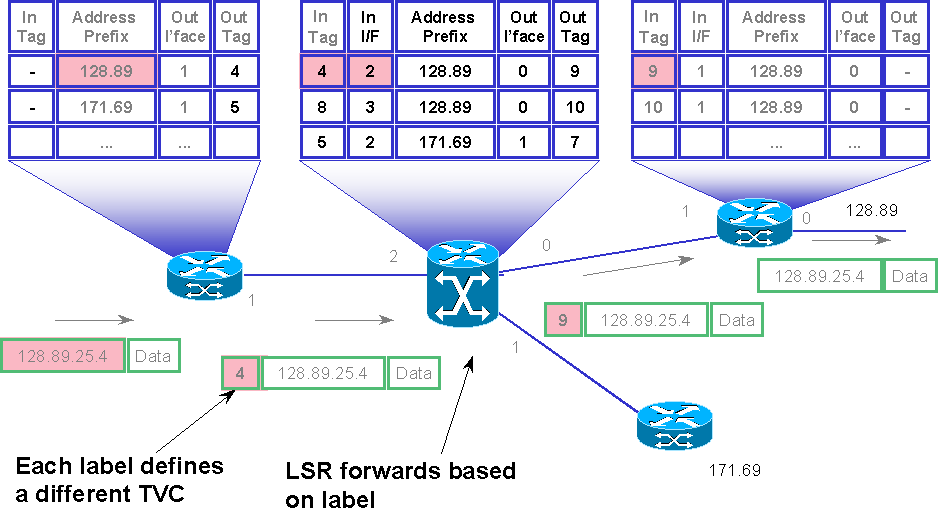

| Image230 |
|---|

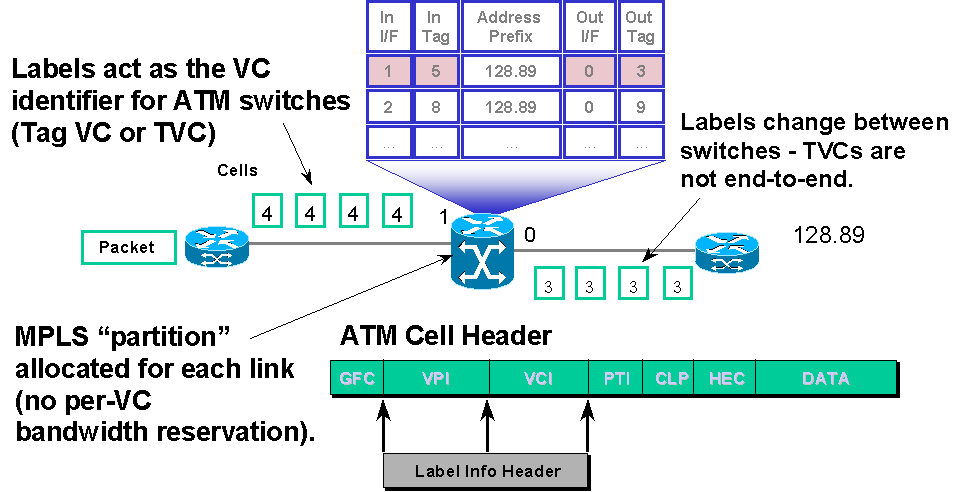

| Image231 |
|---|

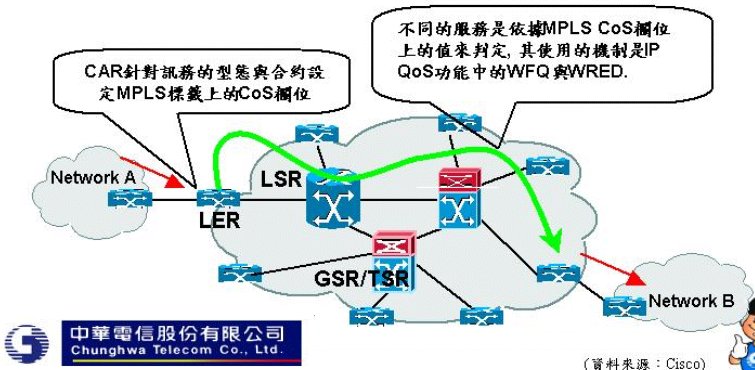

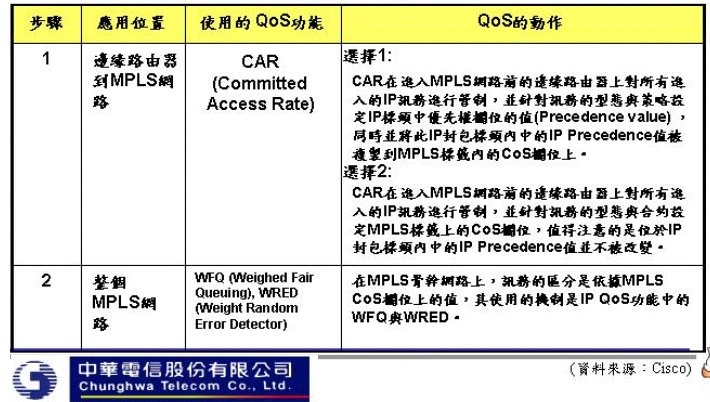

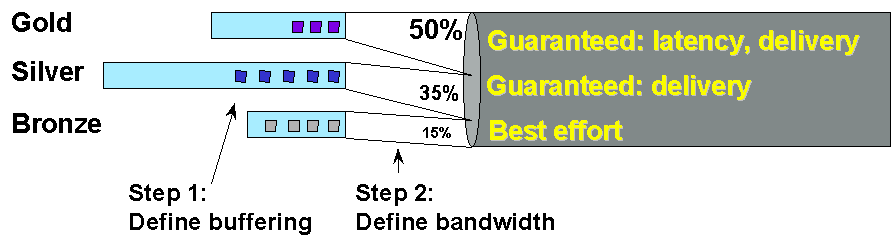

| MPLS QOS |
|---|
| MPLS QOS |
|---|

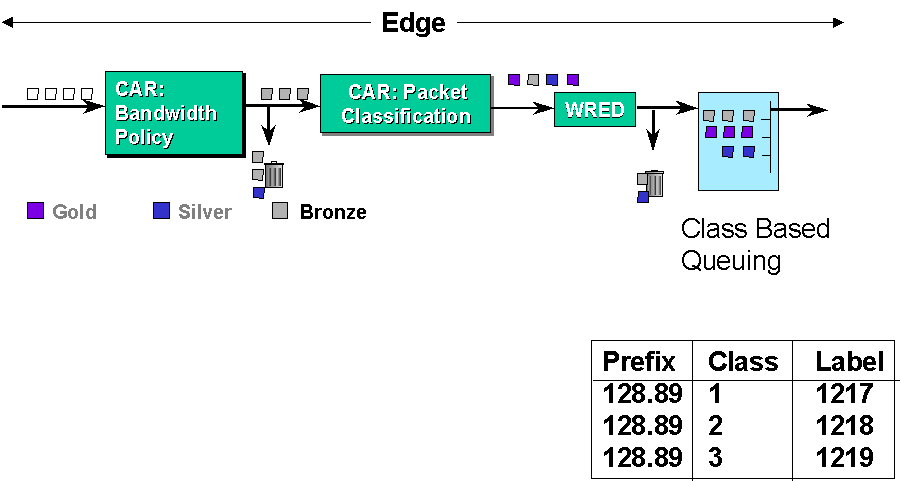

| MPLS QOS |
|---|
| MPLS QOS |
|---|
| GMPLS |
|---|
|
MPLS
|
|
只適用於分封交換的網路
|
|
侷限在IP路由器與路由器間建立LSP
|
|
GMPLS – 通用的MPLS
|
|
GMPLS是一個協定組，GMPLS本身並不能構成網路
|
|
沒有GMPLS網路的概念，正確的說法應該是：
採用GMPLS協定組的ASON網路（自動交換光網路）。
|
|
基於既有IP協定的擴充，包括路由、信令與鏈路管理協定（Link
|
|
Management Protocol，LMP）在內的一組控制平面（Control Plane）的協定
|
|
是MPLS-TE的延伸
|
|
支援多種型式的交換，除既有的分封交換（PSC）外，還支援時槽交換（
TSC）、波長交換（ LSC）和光纖交換（ FSC）
|
|
LSP將不再僅限於兩個IP路由器之間，GMPLS可以在任何相似型式的Label
Switch Router（LSR）間建立LSP
|
|
支援建議標籤（Suggested Label）機制
|
|
支援標籤集合（ Label set）機制
|
|
支援雙向LSP
|
| 提供植基於MPLS服務的國內業者 |
|---|
|
國內提供MPLS VPN服務的業者
|
|
中華電信、Seednet(數位聯合)、TTN(台灣電訊)、APOL(亞太線上)、英普達、神坊資訊等
|
|
中華電信
|
|
提供植基於MPLS的國內及國際IP VPN服務
|
|
透過自建網路或與其他地區電信業者的雙邊合作方式，建立一跨國際的Multi-AS
BGP/MPLS VPN的網路平台
|
|
金、銀、銅三級服務等級，可以提供服務層級保證機制(SLA)
|
|
Seednet
|
|
結合網路電話、影音傳遞、視訊會議、系統整合，客戶管理(ERP、CRM)、客服中心平台、多媒體傳輸及遠距教學等眾多加值服務
|
|
亞太線上(APOL)
|
|
提供企業用戶具有服務品質保證（QoS）與服務等級區隔（CoS）的企業虛擬網路服務
|
|
英普達
|
|
標榜金、銀、銅三級服務等級，可以提供服務層級保證機制(SLA)
|
| Comments |
|---|
|
VPN業務是目前具有發展潛力的一種業務應用。
|
|
在MPLS核心骨幹網路上啟動訊務工程的機制，避免網路壅塞或訊務分佈不均情形的發生。
|
|
網路供應商應儘量採用同一MPLS網路基礎設施來靈活地提供不同客戶群所需要的業務。
|
|
GMPLS為下一代光網路及光網路與IP網路間的整合提供了一個全新的方向
|
|
提供跨階層及跨廠家在控制平面上的整合技術
|
|
使得下一代新型態的服務，如：Bandwidth on Demand，O-VPN等，有機會成為事實。
|
|
對電信服務供應商而言
|
|
大幅簡化網路連接建置的程序
|
|
靈活而有彈性地調定電路
|
|
輕易做到跨IP網路及光傳輸網的自動化端對端訊務工程
|
|
大幅降低營運成本
|
|
縮短服務推出時程
|
|
有效率且及時地同時滿足來自營運面、業務面與客戶面的多方需求
|
