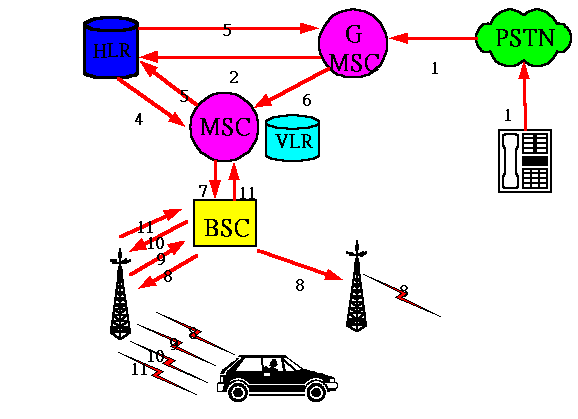

上圖是PSTN的用戶撥叫一個行動電話用戶的呼叫流程，總共有14個步驟
|
1. PSTN 用戶鍵入 MSISDN(行動電話的電話號碼)，經過 PSTN 的
本地交換機分析後，確認是 GSM 網路的用戶，即設定連接至
GMSC(Gateway MSC)。
| 2. GMSC 分析 MSISDN 後發現 MS 所登錄的 HLR，並詢問 HLR
呼叫的 MS 所在的 MSC/VLR。
| 3. HLR 將 MSISDN 轉換 IMSI，並找到 MS 所在的MSC/VLR。
| 4. HLR 會向 MS 所在的 MSC/VLR 要求一個漫遊號碼(MSRN)，
MSRN 視為 MSC/VLR 的身分字號。
| 5. MSC/VLR 發出一個 MSRN，經由 HLR 給 GMSC。
| 6. GMSC 直接將電話轉給 MSC/VLR。
| 7. MSC/VLR 找出 MS 所在的區域(LA)，隨後發出一個呼叫訊息給
控制 LA 的 BSC。
| 8. BSC 再呼叫訊息傳至 BTS。
| 9. BTS 利用 PCH(呼叫頻道)傳送呼叫訊息至空中。
| 10. 當 MS 偵測到呼叫訊息，並提出一個信號頻道(SDCCH)的需求。
| 11. BSC 提供一個 SDCCH，並利用 AGCH 告知。
| 12. 此時 MS 利用 SDCCH，完成一些呼叫程序設定。
| 13. 一個 PCH 分配給 MS 做通話使用，SDCCH 交換給 BSC。
| 14. 最後行動電話鈴響，用戶接起電話連接完成。
| |
|---|
