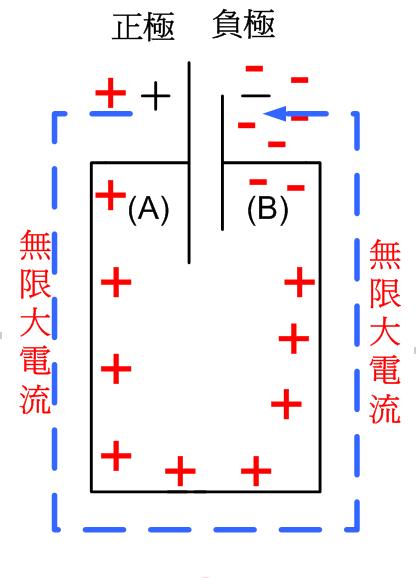

| 電容器接上電池的瞬間 | 電流量無限大 | 相當於短路，非常危險
| |
|

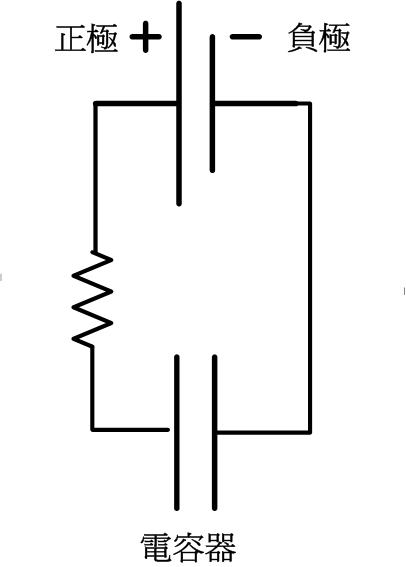

|  串聯一個電阻可以控制電流強度
|

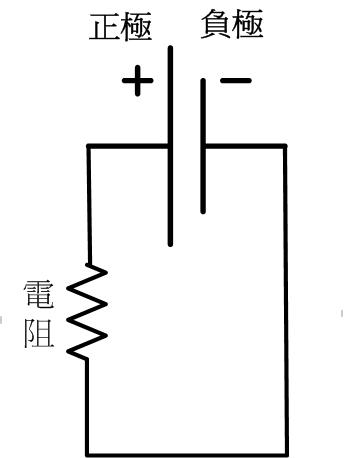

| 接上電池的瞬間,電容器等於短路，整個電路變成
一個簡單的電阻接上電池
| |
| 當電容器接上電池的瞬間，相當於短路，電流無限大，非常危險， |
|---|
| 因此，實務上都會串聯一個電阻，以免出現太大的電流 |
|---|
| 電流的變化，從一開始很高(i=v/r)，慢慢降低為0 (i=0)，形成指數下降型態 |
|---|
| 電容內的電量則從0 快速爬升，漸漸趨緩 |
|---|
|
+ + | - - | ^ ^ |
| 電容的特性是 i=C dv/dt 是一階的微分 |
|---|
| 電阻的特性是 i=v/r 是0階的微分 |
|---|
| RC 電路形成一個一階的微分方程式，其解必為指數函數 |
|---|
| 因此 電量，電流，電壓的變化一定是 指數函數的一種 |
|---|
|
+ + | - - | ^ ^ |
