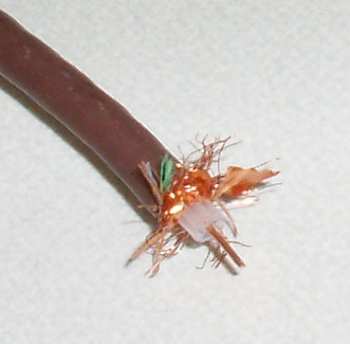

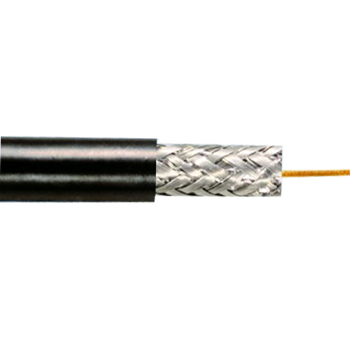

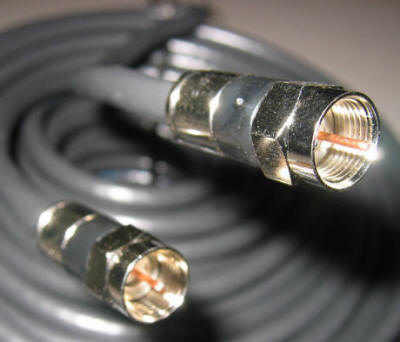

同軸電纜

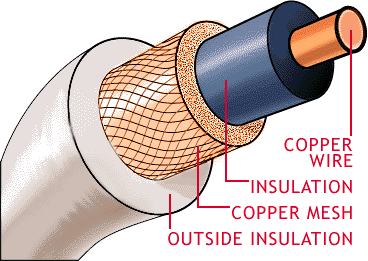

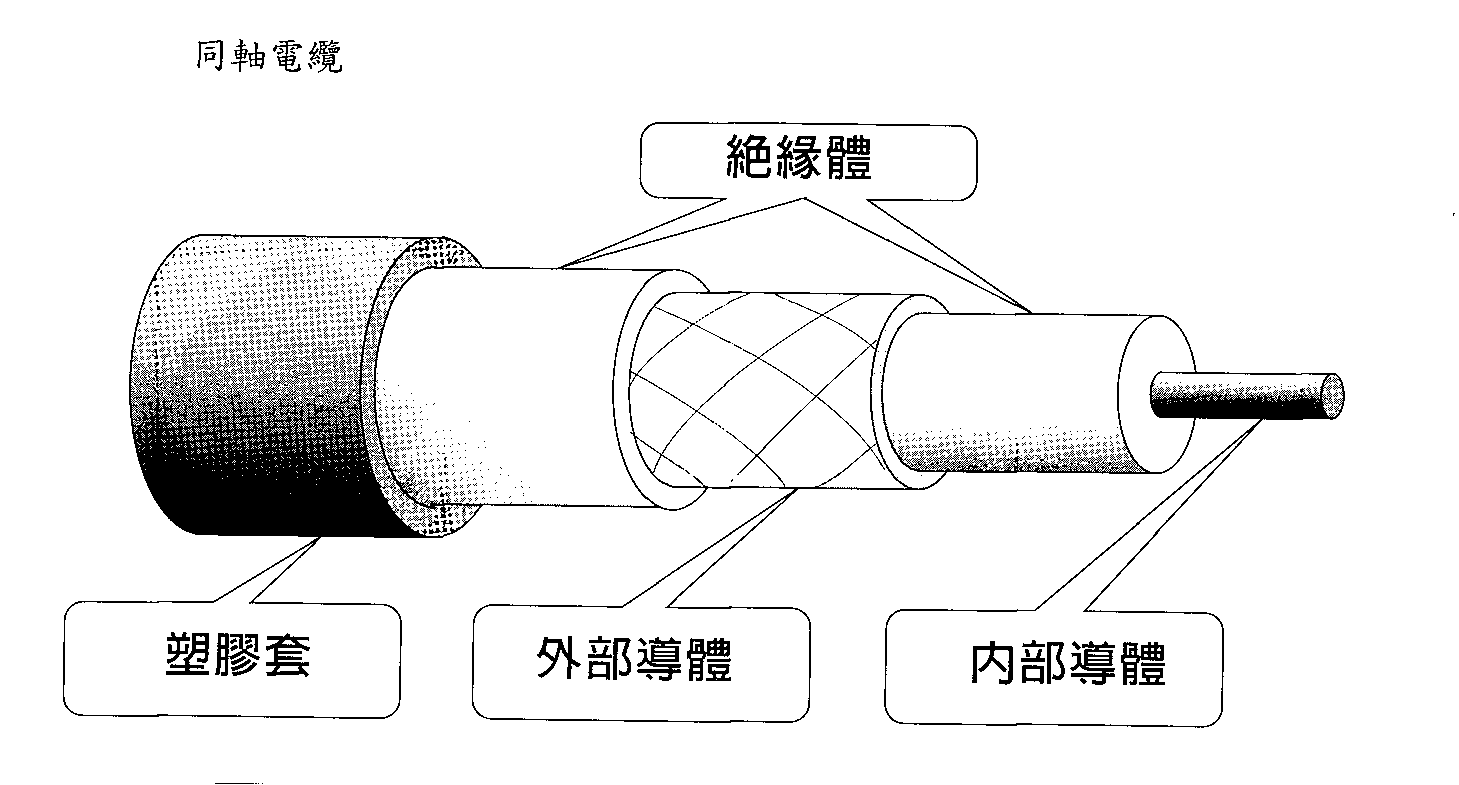

同軸電纜包含內外兩層導體,中間則為絕緣的材料,


中間信號線直徑之粗細決定電阻大小


地線做成金屬網,可屏蔽電磁干擾


信號線與地線之間的隔離材質可降低寄生電容


區域網路使用的同軸電纜主要有兩種規格:
75 歐姆
  • 用來傳送 baseband 數位訊號,
  • 速率大約為 10Mbps,
  • 傳輸的範圍大約為數公里,
  • 可接100部以上電腦
50 歐姆
  • 用來傳送 broadband 類比訊號(與CATV同),
  • 頻寬約為 300~400MHZ,
  • 平均每個頻道頻寬:6MHZ/channel,
  • 平均每個頻道傳輸速率:20Mbps/channel,
  • 傳輸的範圍大約為數公里,
  • 可接1000部以上電腦
