| 群組行動電腦網路之研究 (Group Mobile Computer Network) |
|---|
行動式無線區域網路 Mobile Wireless LAN with Internet Access |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
what.htm,
Sat Apr 17 15:14:15 CST 2004
| 系統能力 Features |
|---|
☉ 對群組行動使用者提供一個可在行動中使用的電腦網路
Provide Mobile Group Users with a Mobile LAN environment
-
一個「群體行動網路」係由一組 行動電腦（筆記型電腦或 PDA）組成，其間以 Multi-Hop Ad Hoc 無線區域網路 連結成 Wireless Intranet，其中有部分的行動電腦具備伺服器功能以及 連接 Wireless Internet 的功能，稱為 Mobile Gateway。 各個行動電腦之間可藉由高速的 Wireless Intranet 進行即時多媒體網路通訊， 並可間接透過 Mobile Gateway 接取較低頻寬的 Wireless Internet 。
| Wireless Intranet | with real-time multimedia capability
| Wireless Internet
| with limited bandwidth
| |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
obj.htm,
Sat Apr 17 15:14:15 CST 2004

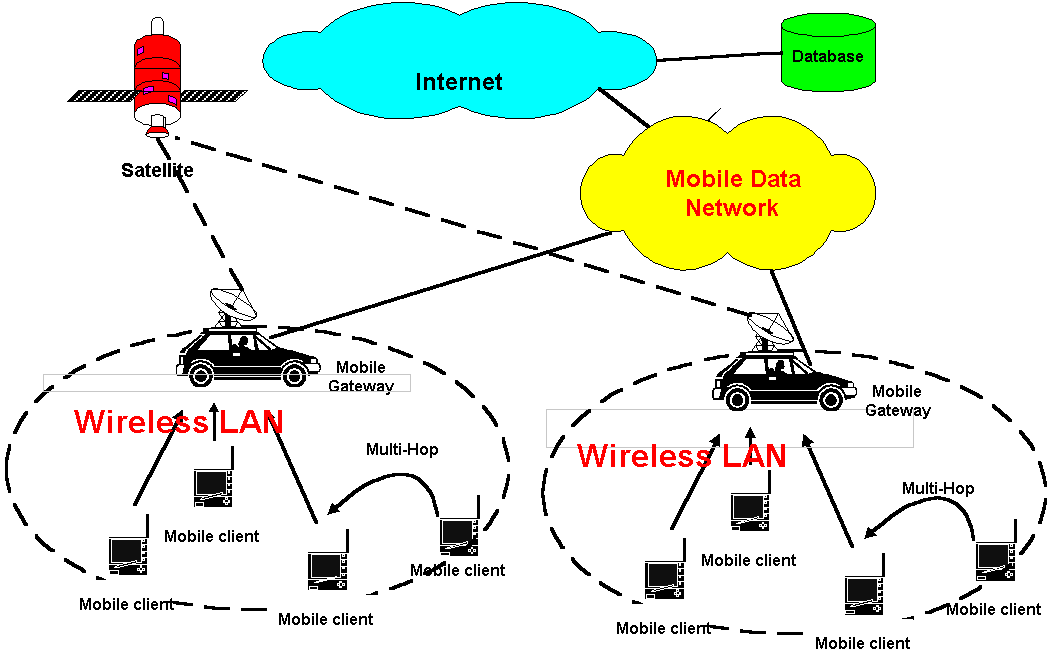

| Unique Architecture Features |
|---|
☉ Hybrid Multi-Tier
| Tier | Speed | Current/Future Technology
| Wireless LAN
| 2-11 Mbps
| 802.11
| Wireless WAN
| 19.2 kbps - ?
| Mobile Data Comm., 3G, GPRS
| Satellite Fast Download
| 400-800 Kbps
| Direct PC, VSAT
| |
|---|
☉ Ad Hoc Network
☉ Multihop
─ 各個行動電腦如受環境阻隔，可藉左右鄰兵間接傳送信號，以克服環境阻礙 (Each mobile node can transfer the messages from other nodes to other nodes)
☉ Mobile Gateway
─ Play as server and to provided Internet Access to mobile nodes
─ Each Mobile node in the Intranet can access information iin Mobile Gateway or access Internet thru MG
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
character.htm,
Sat Apr 17 15:14:16 CST 2004
| Examples |
|---|
☉
災區救難行動資訊系統
(Mobile Information Management System for Disastrous Earthquake Emergency)
☉
戰場之行動資訊系統
(Mobile Information Management System for Battle Field)
☉
行動警政資訊系統
(Mobile Information Management System for Police)
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
motivate.htm,
Sat Apr 17 15:14:16 CST 2004
| Mobile Police Information Management System |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
police.htm,
Sat Apr 17 15:14:16 CST 2004
| Mobile Battle Field Information Management System |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
army.htm,
Sat Apr 17 15:14:16 CST 2004
| 業界合作 (Industrial Cooperation) |
|---|
| 無線區域網路 (WLAN) | 工研院電通所 (ITRI/CCL)，智捷
| 行動數據 (Mobile Data Network)| 大通， 義新，遠傳
| |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
company.htm,
Sat Apr 17 15:14:16 CST 2004
| 研究方向與計畫目標 (Research Objectives) |
|---|
☉ 研究方向 (Direction)
─ 以配合實際應用所需的技術為主要研究方向，(Application Oriented)
─ 並兼顧學術前瞻性產與應用實用性 (Theoretical and Practical)
☉ 雛型系統的實作方案 (Prototype)
-
我們的團隊，在一年前即開始與義新及大通行動數據公司密切合作，共同研 究各種行動數據網路之應用，並定義行動資訊使用者之需求，並以現有之 行動數據產品，進行先期研究。 根據先期研究之經驗，我們規劃一個雛型系統的實作方案。
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
goal.htm,
Sat Apr 17 15:14:16 CST 2004
| Research Issues |
|---|
─ Challenges
-
很多行動計算的問題在隨意型無線區域網路上均會面臨新的挑戰， 以致於必須針對此種特殊環境另行研究設計解決方案，茲舉數例:
☉ Network Architecture
☉ MAC Layer Protocol
☉ TCP/IP Efficiency
☉ Multi-path Routing Problem
-
在隨意型無線區域網路中，一個Client可能可以連接到數個鄰近的 client，當它要藉由鄰近之Client連接上Mobile Gateway時， 可能有數個選擇，選擇的結果，使它可以經由不同的路徑連接到 相同或不同的 Mobile Gateway 上，如何選擇最佳的連接點以提升 通訊效率， 便成為一個值得研究的問題。
☉ Hidden Terminal Problem
-
若有兩部彼此無法通訊之Client同時與另一部Client通訊時，其無線電波必定會 互相干擾，但這兩部Client並無法偵知所產生之干擾，因此無法順利進行通訊，此稱 Hidden Terminal問題。 本問題在Multi-Hop Ad Hoc無線區域網路的情形下更形 嚴重，值得再深入探討。
☉ Traffice Control ProblemD
─ Example: Multicast
-
在Single-Hop的無線區域網路上，Multicast可用簡單的Broadcast 的方式輕易解決。 但在 Multi-Hop 情形之下，Broadcast的方式會演變成Flooding的Routing方式， 極為浪費頻寬。應尋求更有效的方式執行 Multicast的任務。
☉ 定位與移動性管理問題 (Positioning and Mobility Management)
-
在許多應用中必須確實的掌握Client的實際位置以及相對於網路的位置。例如，行動 警政資訊系統的應用中，指揮中心必須掌握每個員警的實際位置(或者附屬於那一個 Mobile Gateway)。 以利警力調配。又如，在決定Multicast路徑時，必須知道隨意 網路的拓樸，以求得最佳的Multicast路徑。因此定位及拓樸之決定是一個值得 研究的問題。
☉ 效率與服務品質問題 (Effiecncy and QoS Probelms)
-
在Multi-Hop的情形下，某些中介者必須提供資源協助臨近的Client進行通訊。其 上行通道的資料流量必定因而大增，換言之，其通訊及運算容量為所支援的鄰近 Clients所瓜分。如何平衡網路中所有的中介者資源也是值得研究的問題。
☉ IP Availability and Mobile IP Problems
-
要支援Mobile IP時，Client 必須向Foreign Agent註冊， 俾使Foreign Agent 能提供必要之轉接服務。在我們的架構中， Mobile Gateway 很自然成為一個放置 Foreign Agent的適當位置， 但是一個client可能可以選擇不同的 Mobile Gateway 作為它的 Foreign Client。如何選擇適當的 Mobile Gateway 以提升網路的 效率，也是一個重要的問題。
☉ 地震災區黃金救難時間資訊系統之建置 (Prototype for Mobile Information Management System for Disastrous Earthquake Emergency)
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
issue.htm,
Sat Apr 17 15:14:17 CST 2004
| Network Infrastructure |
|---|
☉ Network Components
-
Wireless LAN
-
Mobile Data Communication Network (WAN)
☉ System Components
─ Mobile Client
-
with wireless LAN
─ Mobile Gateways
-
with wireless LAN and mobile data WAN
☉ Ad Hoc Wireless LAN
-
A group of Mobile Clients and Mobile Gateways can form a Ad Hoc Wireless LAN
-
Mobile Gateway can connected to the Internet via Mobile Data Comm. Network
☉ Data Allocations
-
Non-real-time image/graphic data cached on mobile gateway
-
Real time text data stored in central database
☉ Data Access
-
Access Non-real-time image/graphic data from local mobile gateway
-
Access Real-time text data from central database thru mobile gateway
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
infra.htm,
Sat Apr 17 15:14:17 CST 2004
| 雛形系統的建構方案 (Step for Building Prototype) |
|---|
☉ 第一階段：
─ 以 MS Windows 為系統平台整合現有軟體，快速建構一個不具透通能力的實驗平台。
- 由於通訊系統軟體之製作為一艱鉅之工程，為了快速進行 concept proof 的工作， 有必要先行以整合現有軟體之方式建造一個簡單的雛形系統。我們將在 Mobile Gateway 上建構一個 類似 Wingate 的軟體，供 client 掛上， Mobiel Client 必須掛上 Mobile Gateway，才能以 Mobile Gateway 作為 TCP/IP 的基地， 獲得 Internet 的各種服務。 由於無法掌握各項軟體之程式碼，本階段所開發之雛形系統 所能提供之研究非常有限，長期而言，必須自建所有必要之系統軟體。
☉ 第二階段：
─ 以 Linux 為系統平台，開發所有的系統元件，建構一個透通(transparent) 的TCP/IP 行動電腦網路。
- 在本階段，我們將全力開發所有必要軟體元件以掌握所有程式碼， 進而可以支援較為深入的前瞻性學術研究。 Mobiel Client 將可直接進接網際網路，就像在固定網路時一般，不必分兩階段。 關於衛星的 access, 將視實際使用的方便性，再決定是否建構於我們 的雛形系統中。主要的考慮是衛星通訊的天線，具高度指向性，除了低軌道 的行動衛星通訊，並不一定適合行動中的使用者。
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
prototyp.htm,
Sat Apr 17 15:14:17 CST 2004
| SubTask |
|---|
| 子計劃一 | 群組行動電腦網路上網路架構與拓樸管理之研究 | 政治大學資訊系連耀南教授。
| 子計劃二
| 群組行動電腦網路上以代理人方法確保用戶行動能力管理之服務品質的研究
| 政治大學資訊科系張宏慶副教授。
| 子計劃三
| 群組行動電腦網路上MAC層協定與支援服務品質研究
| 政治大學資科系蔡子傑教授。
| 子計劃四
| 群組行動電腦網路上層通訊協定之研究
| 政治大學資科系蔡子傑教授
|
|
|---|
| Police MIS |
|---|
☉ 八個管理資訊系統 (MIS systems)
| 犯罪 | 治安 | 安檢 | 入出境
| 交通
| 後勤
| 勤務
| 行政支援
| |
|---|
☉ 系統基本架構 (System Architecture)
─ Centralized Database
-
警政署資訊室設置有 NEC S3800超級電腦系統，採雙主機複合運作方式， 負責所有資料之登錄、管理、及提供線上查詢。
─ Local Replication (各縣市警察局)
-
各縣市警察局則設置NEC S3400(北高兩市為S3600)中(大)型電腦系統。 與 Central Database 以微波通訊傳遞訊息。
─ Local Replication (警察分局)
-
配置有NEC S3300小型電腦， 並以專用線路與其警察局之NEC S3400系統連接。
─ Clients (派出(分駐)所)
-
配置80386個人電腦並以警用電話線 與分局之NEC S3300系統連接。
─ 終端機
-
遍佈全國各地
─ Query Rate: 每日超過十萬筆 (100k/day)
☉ Load Balnacing
-
大部份的線上查詢之處理仍集中至 Central Database
-
各縣市警察局之中型電腦系統僅作為支援警察局相關資訊業務及轉接線上查詢之用。
-
為了改善系統之回應時間，曾將查詢量高而資料量少之檔案及相關軟體， 如通緝、失蹤人口、失竊車輛等拷貝至各警察局之電腦系統， 以分擔NEC S3800之負荷。
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
infarch.htm,
Sat Apr 17 15:14:17 CST 2004
| Police MIS Subsystem 警政資訊系統作業類別 |
|---|
| 犯 罪 管 理 資 訊 系 統 |
查 捕 逃 犯 (通 緝 )、 刑 案 資 料 、 車 輛 車 牌 失 竊
、 失 蹤 人 口 、 違 反 社 會 秩 序 維 護 法
| 治 安 管 理 資 訊 系 統
|
查 贓 、 重 大 刑 案 報 案 統 計 、 治 安 人 口
、 查 獲 各 類 案 件 綜 合 報 表 、 自 衛 槍 枝
、 聚 眾 活 動 管 理 、 轄 內 非 法 行 業 查 報
| 安 檢 管 理 資 訊 系 統
|
漁 航 、 違 規 貨 櫃 、 遣 返
| 入 出 境 管 理 資 訊 系 統 作 業
|
中 外 人 入 出 境 、 外 人 素 行 資 料
| 交 通 管 理 資 訊 作 業
|
車 籍 資 料 、 交 通 事 故
、 違 規 印 製 罰 單 、 計 程 車 駕 駛 人 管 理
| 後 勤 管 理 資 訊 系 統
|
警 用 槍 枝 、 警 用 車 輛 、 電 訊 器 材 管 理
| 勤 務 管 理 資 訊 系 統
|
機 動 警 網 管 制 、 勤 務 管 制 作 業
、 警 用 行 動 電 腦 查 詢 、 通 報 傳 送
| 警 察 行 政 支 援 管 理 資 訊 系 統
|
資 訊 傳 播 、 警 察 人 事 、 警 察 法 規 、 薪 資
、 公 文 管 制 、 個 人 工 作 考 核 、 戶 籍 人 口 統 計
、 以 地 址 查 知 轄 區 、 終 端 機 使 用 次 數 、 資 訊 交 流
、 警 察 局 行 政 支 援 管 理 、 函 稿 紙 結 合
、 財 經 調 查 收 發 、 退 警 會 會 員 資 料
| |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
infosys.htm,
Sat Apr 17 15:14:17 CST 2004
| Curernt Status of Police Mobile Computer 我國警用行動電腦之現況 |
|---|
☉ 規劃目標 (Goal)
─ Light Weight
-
運 用 輕 巧 的 掌 上 型 電 腦 ， 提 供 員 警 在 執 勤 時 的 第 一 層 過 濾 ， 以 減 少 勤 務 指 揮 中 心 之 代 查 詢 負 荷 ， 並 提 高 執 勤 效 能 。
─ 勤 務 指 揮 中 心 在 開 放 查 詢 時 ， 可 借 由 螢 幕 或 報 表 ， 獲 悉 目 前 巡 邏 車 使 用 警 車 終 端 機 之 狀 況 ， 間 接 掌 握 各 巡 邏 車 之 出 勤 狀 況 ， 達 到 出 勤 任 務 之 管 理 工 作 。
─ 系 統 架 構 (System Architecture)
─ Features
警 車 終 端 機 (手 機 )可 線 上 作 業 (Online， 這 部 份 目 前 上 未 完 成 )，
或 者 離 線 作 業 (Offline)。
| 基 地 台 更 新 資 料 時 ， 停 止 終 端 機 線 上 查 詢 。
| 線 上 查 詢 時 需 輸 入 警 車 代 號 及 密 碼 。
離 線 作 業 則 依 查 詢 輸 入 車 牌 或 身 份 證 號 碼 查 詢 ，
查 詢 結 果 僅 為 是 或 否 ， 詳 細 資 料 尚 須 於 固 定 終 端 機 查 詢 。
由 於 終 端 機 僅 由 RAM儲 存 資 料 ， 其 內 容 如 三 天 未 更 新 則 資 料 自 動 失 效 ， 以 防 遺 失 。
| 離 線 作 業 內 容 包 含 失 竊 車 輛 、 通 緝 、 刑 案 資 料 、 及 失 蹤 人 口 等 。
| 數 據 機 傳 輸 速 度 1200bps。
| 線 上 查 詢 回 應 時 間 2秒 ， 離 線 查 詢 回 應 時 間 1秒 以 內 。
| 具 Collision Resolution(Random Delay)功 能 。
| 具 中 英 文 處 理 能 力 。
| 具 錯 誤 檢 測 能 力 。
| 具 Scrambling功 能 ， 以 確 保 資 料 安 全 。
| |
|---|
─ 優 缺 點 探 討 : (Pros and Cons)
主 要 之 功 能 為 查 詢 ， 不 具 線 上 更 新 能 力 。
| 目 前 之 使 用 情 形 ， 如 終 端 機 未 能 及 時 更 新 ， 則 無 法 查 詢 最 新 資 料 。
| 另 基 地 台 資 料 之 更 新 為 每 日 由 警 政 署 於 固 定 時 間 下 載 ， 未 能 掌 握 即 時 資 料 。
| 手 機 保 密 機 制 不 夠 週 密 。 但 因 手 機 所 含 之 資 料 甚 為 有 限 ， 安 全 之 顧 慮 不 大 。
| 數 據 機 傳 輸 速 度 僅 1200bps， 無 法 傳 輸 影 像 資 料 。
| 主 要 以 離 線 作 業 為 主 ， 談 不 上 mobility.
| |
|---|
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
mobplan.htm,
Sat Apr 17 15:14:18 CST 2004
| Status of US Police Mobile Computer |
|---|
☉ Connecticut
-
Thirty -Nine Connecticut Towns' 600 police cars are equipped with high-speed wieless laptop computers. Police officers will be able to send information to other officers, and connect to state and federal databases for information on suspects, vehicles and stolen property.
-
SNET provides network services and CDPD(Cellular Digital Packet Data) provides error-free and rapid data transmission.
☉ Guilford Police Department
-
The Guilford Police Department has completed their wireless data communications pilot using Telepartner International's mobile computing software and SNET Mobility's Cellular Digital Packet Data network services. That allows officers to gain vital suspect information and complete paperwork while remaining in the field. The officers are equipped with laptop computers with Telepartner's software solution and wireless modems. The laptops enable them to access their AS/400 applications and data in Guilford, the state's mainframe "COLLECT" system in Hartford, CT, the National Crime Information Center in Washington, DC, and the National Law Enforcement Telecommunication System, in Phoenix, AZ. In addition, software developer Diversified Computer Systems(DCS) designed a reporting system that allows the officers to access and file reports from their laptops over the CDPD network.
-
Other police departments using wireless computers are Alexandria Police Department, VA, Ft. Lauderdale Police Department, Fla, Charlotte-Mecklenburg Department, NJ. The information services provided by these systems are similar to the previous two systems, i.e., secure accessing information and sending information with mobility. Some application also has the ability to transmit image data.
☉ Summary
-
Two way online data transmission.
-
Image transmission.
-
Mobility within a police department or within a region.
-
Secure transmission.
-
National wide or inter-department connections are through fixed network.
國立政治大學資訊科學系 連耀南 lien@cherry.cs.nccu.edu.tw
us.htm,
Sat Apr 17 15:14:18 CST 2004
| Demands for Future Needs 警察機關未來對行動電腦功能需求 |
|---|
線 上 查 詢 ， 含 跨 轄 區 查 詢 ， 及 室 內 查 詢 (首 長 備 詢 )。
| 線 上 撰 寫 偵 查 報 告 (即 具 線 上 更 新 能 力 )。
| 即 時 (Real Time)提 供 個 案 資 料 ， 在 接 獲 派 遣 後 ， 在 到 達 現 場 前 從 終 端 機 獲 取 個 案 資 料 ， 如 火 場 資 料 ， 或 可 能 遭 遇 嫌 犯 之 資 料 ， 或 GIS之 路 徑 資 料 。
| 查 詢 時 ， 同 時 提 供 定 位 功 能 ， 以 利 員 警 執 勤 管 理 與 掌 控 。
| 線 上 利 用 犯 罪 偵 查 專 家 系 統 輔 助 偵 查 之 進 行 。
| 具 影 像 傳 輸 之 功 能 。
| 具 保 密 之 功 能 及 遺 失 時 之 安 全 機 制 。
| 具 網 路 使 用 Conflict Resolution功 能 。
| 雙 向 傳 輸 功 能 。
| All with mobility.
| Wireless database access through the WEB.
| |
|---|
