| 電腦通訊 |
|---|
⊕ 資訊量的傳輸以頻寬（俗稱 速度）衡量
⊕ 長距離之電腦通訊方法
♦ 普通電話線 + 數據機
方便，低速，低品質，需要時才須接通
目前的平價數據機（ modem) 約可傳送 14400 bps
♦ 數據專線
高價，高速，高品質，專用線
有各種速度可供選擇，常用之高速專線為 T1 (1.54 Mbps)
♦ 廣域電腦網路 (WAN)
當許多電腦欲互相通訊時，各電腦之間不必全靠專線連接， 而可互相支援，資訊可在各電腦之間互相輾轉傳遞， 以節省通訊費用。
⊕ 短距離之電腦通訊方法
♦ Serial Connection: 用 RS-232
♦ Parallel Connection
♦ 區域電腦網路 (LAN)
在小區域內電腦可不必經由通訊網路 而可以自行建造高速電腦網路
最常見者為 Ethernet， 其速度現為 10 Mbps
| 電腦通訊與網路 |
|---|
⊕ Centralized processing (集中，處理)
♦ 人員及設備均集中於一地。
⊕ Decentralized processing
♦ 設備集中於一地，而人員分散於各地。
⊕ Distributed processing(分散式處理)
♦ 設備及人員均分散於各地。

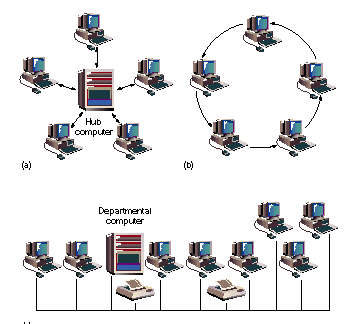

⊕ Network

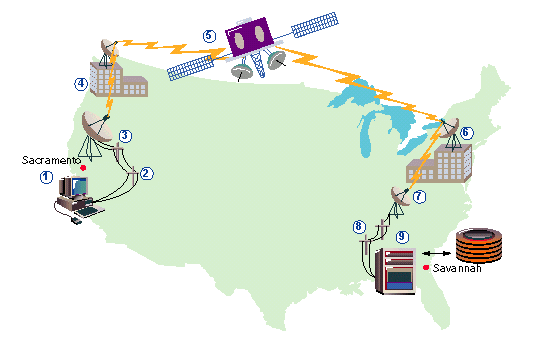

♦ Wide-Area-Network(WAN)
電腦系統藉由長距離的通訊網路連接，速度較低，價格昂貴。
♦ Local-Area-Network(LAN)
電腦系統藉由自備電纜線(Cable)連接，
速度較高，價格低廉，不需另付通訊費用。
♦ 由於電腦之間的通訊在網路中係以接力方式傳遞，
♦ 因此通訊費用遠比點對點的連接便宜。

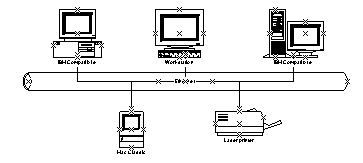

Ethernet Local Area Network
Ring and Other LANs
| 終端機與主機間之通訊 |
|---|
⊕ 主機的作業系統
♦ 大多是分時多工 (time-sharing multi-programming)
♦ 並能同時供多人上機 (multi-user)
♦ 多人可同時利用終端機連上主機接受服務
♦ 主機上的檔案系統分割成許多部份，
♦ 每個使用者擁有一部份檔案空間
⊕ 終端機
♦ 鍵盤，螢幕，RS232 通訊介面
♦ 純只供使用者下指令，及檢視結果之用
♦ 所有工作全在主機上完成
⊕ 終端機與主機間之連接
♦ 直接用纜線連接
終端機 <----- 纜線 -------> 主機
好像男女朋友直接對話
♦ 可進一步用數據機及電話線取代纜線
終端機 <--數據機--><--電話--><--數據機--> 主機
好像男女朋友透過雙方弟妹傳話
♦ 可進一步用網路取代纜線
⊕ 可用 PC（或 主機 ）模擬終端機
PC模擬終端機<--數據機--><--電話--><--數據機-->主機
| 電腦網路 |
|---|
⊕ 主要用於主機與主機間之通訊
♦ File Transfer (ftp)
♦ Remote Login (telnet)
♦ Remote Execution
⊕ 每一主機都有一註冊的地址 (IP address )
♦ 電腦網路與電話線之比較
| 電腦網路 | 電話線
| 頻寬（傳輸速度）
| 高速
| 低速
| 功能
| 多種
| 單種
| 連接
| 不固定
| 固定一對一
| |
|---|
⊕ 可否用電話線模擬電腦網路？
♦ 可以，但頻寬並未增加，其他功能均可具備
♦ 可以收信嗎？
♦ 如何獲得 IP？
♦ PC 模擬終端機 <-- 電腦網路 ---> 主機
♦ 主機 模擬終端機 <-- 電腦網路 ---> 主機
Sat Feb 5 07:27:47 CST 2011| Internet |
|---|
⊕ 起源
♦ DARPA 於1970 年代開研究電腦網路計劃
(Defence Advanced Research ProjectAgency)
美國國防部的一個高級專案研究機構
♦ 1975年第一個電腦網路 ARPANET 正式運作
採用TCP/IP 網路通訊協定
♦ 漸有其他網路出現，多遵行 TCP/IP 架構
♦ 1983年TCP/IP成為軍隊的標準， ARPANET 繼續推廣於全美的UNIC、BSD系統。
♦ 各 TCP/IP 網路互連構成 Internet
♦ 1986年由NSF接手(NSFnet)，1990年 ARPANET 消失
♦ 國內於1991年12月透過普林斯頓大學接上Internet
♦ 國內幾個 ISP 互連, HiNet, Seednet, TANet, etc. 各自有連外頻寬
⊕ 主要功能：
| 遠程簽入 (remote login) | Telnet, NetTerm
| 電子郵件 (e-mail)
| Outlook Express, Outlook
| 檔案傳輸 (ftp)
| ftp, CuteFTP
| 討論群 (news group)
|
| 電子佈告欄 (bbs)
|
| 全球資訊網 WWW
| IE, Netscape
| 即時傳訊 (Instant Messaging)
| ICQ, MSN Messager
| 檔案伺服站 (archie)
|
| |
|---|
| TANet |
|---|
⊕ 台灣學術網路 TANet (Taiwan Academic Network)
⊕ TANet 骨幹 (backbone)
♦ 由教育部電子計算中心和全省各地的區域網路中心組成，
♦ 各地的區域網路中心由當地的主要國立大學擔任
♦ 各區域網路中心以 T1 ( 1.544 Mbps )速度的專線聯接而成TANet 的骨幹
| 台北 | 教育部、台大、政大
| 桃園
| 中央。
| 新竹
| 交大。
| 台中
| 中興。
| 雲嘉
| 中正。
| 台南
| 成功。
| 高屏
| 中山。
| |
|---|
⊕ TANet 成立之目的:
♦ 為支援全國各級學校及研究機構之教學活動， 以相互分享資源及提供合作機會。
Sat Feb 5 07:27:47 CST 2011| TANet 特性 |
|---|
⊕ 特性
♦ 公開存取， 國際性聯結， 公用軟體
♦ 共同的通信協定， 隨機存取通訊， 專線設置
♦ 非營利性的網路資訊中心及運作中心
Sat Feb 5 07:27:47 CST 2011| TANet Rules |
|---|
⊕ 所有 TANet 的使用者皆必須遵守及履行下列事項:
所有使用必須符合TANet之目的。
| 禁止使用TANet 做為傳送具威脅性的、 猥褻性的、 不友善的、 商業性的資料。
| 禁止使用TANet 做為干擾或破壞 網路上其它使用者或節點 之硬軟體系統， 此種干擾與破壞如：散佈電腦病毒、 嘗試侵入未經授權之電腦系統、 或其它類似之情形者皆在禁止範圍內。
| 網路上所有可存取到之任何資源， 皆屬其擁有之個人或單位所有， 非除已正式開放或已獲授權使用， 否則TANet 使用者禁止使用此等資源
| 若使用目的與ＴＡＮｅｔ相符， 則直接支援該使用之相關資訊， 亦在可接受範圍內， 如校務行政資訊等。
| |
|---|
⊕ 未來展望:
♦ 中小學教學網路之規劃、推展
♦ 資料庫或資訊的建立
♦ 國家圖書館、學術圖書館、 及公共圖書館之網路建立， 及書籍交流作業之規範
♦ 中文環境之建立，本士化資訊的推展
♦ 產業及政府等網路的整合
♦ 多媒體的應用開發
♦ 主幹速度的提升 (T3, ATM)
Sat Feb 5 07:27:48 CST 2011| NCSA Telnet |
|---|
NCSA Telnet 是針對在 TCP/IP 網路環境下的 PC 而開發的。 所謂 TCP/IP 是一種網路協定。 目前政大校園網路，以及連接全省的台灣學術網路皆建構於此。 因此，只要是在網路連線上的 PC 便可使用此軟體。 NCSA Telnet 最主要的功能是讓 PC 連線至網路上的其它主機 ，以及進行檔案傳輸等。
♦ 由美國數個大學聯合開發出來， 為 PUBLIC DOMAIN 的軟體 必需指定 PC 一個 IP adress ( 網路位址 )，
Sat Feb 5 07:27:48 CST 2011| 政大電算中心電話撥接系統介紹 |
|---|
♦ 以下資料已經老舊，僅供參考用
⊕ 電算中心電話撥接系統介紹
| 電話代表號 | 938-7183 (16線) | 234-3740 (12線) |
|---|---|---|
| 電話撥接服務系統 | Term Server I | Term Server II |
| DTE Device | XYPLEX MAXserver | Netblazer ST |
| 數據機機型 | VANKO | TELEBIT |
| 傳輸速率(自動調整)| 2400-19200bps | 2400-19200bps | |
| Modem Flow Control | XON/XOFF | CTS/RTS |
| SLIP 服務 | 無 | 有 |
| IP | 140.119.4.196--207 | |
| Gateway | 140.119.4.16 |
⊕ 使用者硬體需求
- 個人電腦一部（或工作站）
- 外接數據機一部或內接數據卡（MODEM）
- 電話線路
- 使用外接數據機者還需RS-232電纜線一條以連接電腦與數據機
⊕ 撥接通訊軟體 (Kermit 或 Telix)
♦ 電算中心 Novell Server FS0
以 guest 帳號進入，在 M:\NETWORK 目錄下
♦ FTP server: ftp.nccu.edu.tw
在 /pub/dial-up 目錄下
⊕ 撥接程序： 使用程序：
♦ 若需使用中文之使用者，請先載入中文系統
♦ 進入通訊軟體（如 Telix，Kermit，Procomm等）
各軟體使用方法請自行參考相關資料，
♦ 通訊參數設定
parity 設為 none， data bit 設為 8， stop bit 設為 1。
♦ 撥號：
(02)938-7183 共16線（2400-19200 自動偵測調整）
(02)234-3740 共12線（2400-19200 自動偵測調整，有SLIP服務）
♦ 依照畫面之選單選擇欲使用之項目
♦ 使用後記得掛斷電話，否則電話費將持續計算
⊕ SLIP使用步驟
SLIP 是 Serial Line Internet Protocol 的縮寫，其功用為執行 SLIP 軟 體後，即可利用 Modem dial-up 方式使用 NCSA 之 Telnet、FTP 等。透過此種 方法，就如同在有網路卡直接連接網路節點之操作一樣，可以很方便的使用網路 資源。 目前只有 234-3740 此組電話撥接系統有提供 SLIP。 使用前請先拷貝 SLIP 及 NCSA 軟體（在電算中心 Novell Server FS0 之 M: \NETWORK \NCSASLIP 目錄為完整的 SLIP 及 NCSA 軟體），SLIP 使用方式如下：
♦ 修改slip.bat參數設定
♦ 原本設定是：slipper com2 vec=60 baud=19200, 其中
| slipper | slip的執行程式，不要改。 |
|---|---|
| com2 | 如果你的modem 接在其他，如com1，則改成com1 |
| vec=xx | xx可從60∼69， 如果default 設定有相衝，請自己測試修改。 |
| baud=xxx | 這裡的xxx填上你的modem的速率。 |
♦ 使用步驟
.- (TELIX，KERMIT等) 連接到學校 電話撥接主機 (234-3740)。 接通之後， 選擇選項 "4"（ SLIP 選項）。系統將會傳回 一個 IP Address，記下此 IP 值之最後一個數字 （例如：畫面出現 140.119.4.197，記下 197 ）。
- 暫時離開連線軟體，但請勿切斷電話連線。
以 TELIX 為例請按
+ ，選擇"離開" （勿選擇"hang up"） - 轉換目錄至C:\NCSA，先執行SLIP這個檔案： C:\NCSA> slip
- 自行修改 config、tel 之 myip 或 執行 CHIP 來修改 IP Address， C:\NCSA> CHIP xxx （xxx 為 IP 最後一位數， 以上 例來說即為：CHIP 197 ） 註：CHIP.EXE 為政大計中自行撰寫之程式。
- 若要使用 Telnet 則如下： C:\NCSA> telnet <主機的host name或ip>
- 若要進行檔案傳輸，則如下： C:\NCSA>ftp <主機的host name或ip>
- 回到連線軟體，掛斷電話連線。
- 其他學校的計中已有較方便的 SLIP 軟體， 可以自動修改 config.tel
- 轉換目錄至C:\NCSA，先執行SLIP這個檔案： C:\NCSA> slip
⊕ 參考資料： 政大計中通訊9404 1994.December
Sat Feb 5 07:27:48 CST 2011| 如何上網? |
|---|
♦ 連上網路 不等於 連上Internet
♦ 數部電腦彼此用網路設備互連，即成為網路，但不是Internet
⊕ 個人
♦ 先有 ISP 帳號，取得上網權，
♦ 藉由 電話線 或 Cable 連上 ISP 網路，再連上Internet
| 一般電話線 | modem | PPP | 動態指定 IP | 透過 RS232 連上modem 或內建 modem
| ADSL 電話線
| ADSL modem
| PPPoE
| 固定或動態指定 IP
| 透過 Ethernet 網路卡連接
| Cable
| Cable Modem
| PPPoE (?)
| 固定或動態指定 IP
| 透過 Ethernet 網路卡連接
| |
|---|
