衛星通訊
衛星通訊系統特性
Signal Relay
Synchronous Satellite
Synchronous Satellite
Up and Down Links
衛星通訊頻率
衛星簡介
衛星行動通訊之發展現況
衛星通訊服務功能分類
Global Satellite
功能分類
衛星的發射高度
衛星的發射高度
Satellite Constellation
Teledesic Satellite Constellation
Space Objects
GlobalStar
直播衛星電視的基本原理
直播衛星電視的基本原理
衛星小型地面站(VSAT)：
國內衛星通訊網路業務的發展
未來國內直播衛星可能面臨的挑戰
中華衛星一號
衛星通訊數位化的優點
衛星通訊未來遠景
Direct PC
Satellite Communication Block Diagram
Physical Satellite Structure
Lauching Package
Link Budget
Mass and Power Distributions
Multiple Access Techniques
Satellite System Design
Conclusions
article
相關網路資源
article2
Untitled Document
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| |

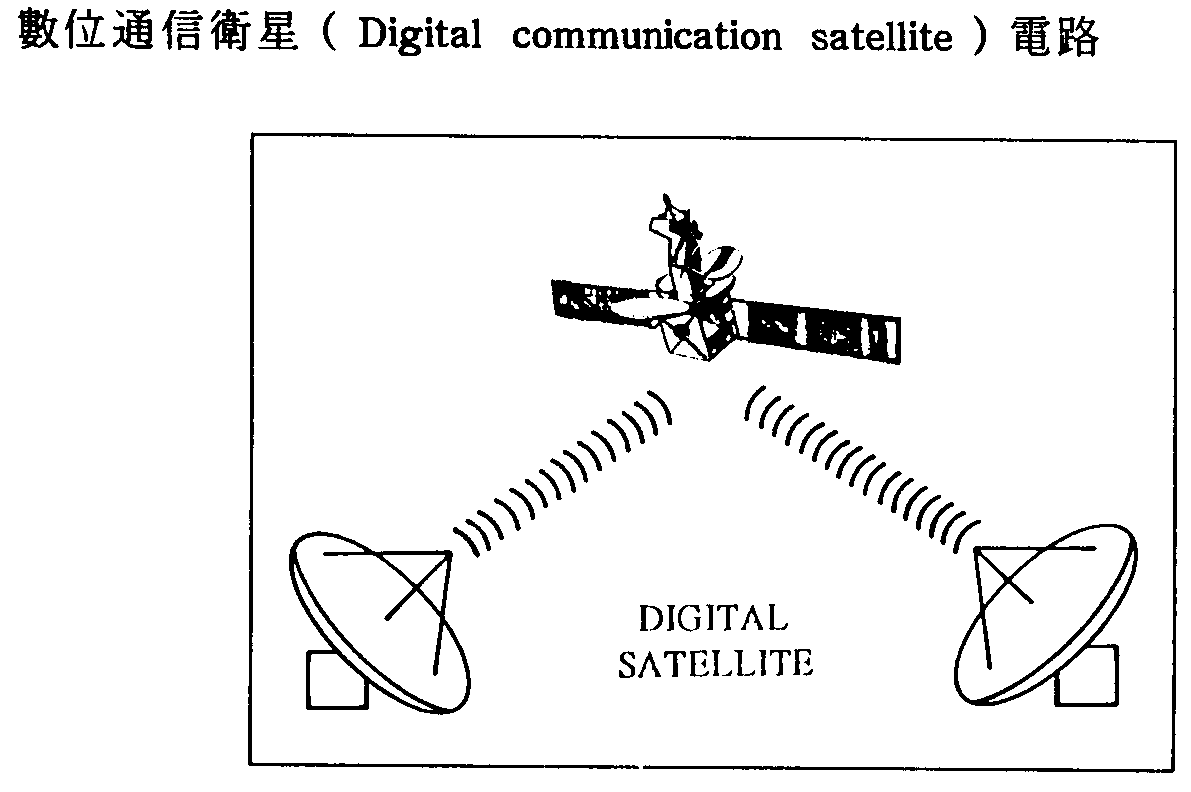

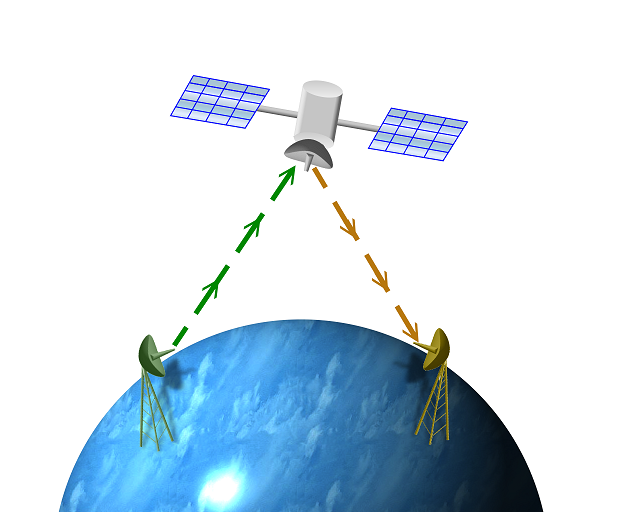

Communication satellite serves as a signal repeater in sky
|
| 地面通訊站（Earth Station）
| 可以傳送及接收訊號，
| 衛星部份
| 收發站。
| 地面衛星天線
| 大型、類似碟狀的天線，負責接收由衛星傳送的訊號。
| | |
| Uplink
| 訊息由衛星傳送到地面通訊站
| Downlink
| 訊息由地面通訊站傳送到到衛星。
| |
| | |
收發站（Transponder）從地面通訊站接受訊號、加強此訊號、改變頻率，
|
| | |
然後再將資料傳送到另一個地面通訊站，整個過程只要數秒即可。
|
| | |
改變頻率是因為不要讓增加後的輸出訊號干擾了微弱的輸入訊號。
|
| | |
在衛星傳輸法中，衛星就像中繼站一樣，可以將資料從一個地面通訊站傳至另一個。
訊號從地面通訊站送至中繼通訊衛星，改變訊號頻率後，再送至下一個地面通訊站。
|
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| | |
自從1957年蘇聯成功地發射了第一顆人造地球衛星以來，目前世界
上已發射了許多通信用的衛星。並且從原來國語國之間政治性強烈
的角色轉變為各國商務往來重要的通訊之一。尤其在目前世界各地
商務通訊業務往來頻繁之際，衛星通訊有漸漸嶄露頭角的趨勢。
|
| | |
以一顆靜止的通訊衛星為例，它的天線波束可以覆蓋地球表面積的
42.4%。而且在這廣大的覆蓋區域內，任意兩個相距18000公里的地
面站即可進行遠距離的通訊。因此，如果要建立除了地球兩極地區
以外的全球通訊，只需要在軌道上等間隔的配置三顆衛星即可。因
此衛星通訊可以達到無遠弗界的境界。
|
| |
多點通訊導向系統 ( Multicast-oriented System )
|
| | |
在衛星傳送天線波束的範圍內，衛星通訊網路所屬的地面站可以同
時和其它地面站建立各自的通信路線，而形成一種多方向，多地點
的通信。這種衛星通信特有的性能， 叫做多重擷取聯接。
|
| | |
另外，各種形式的地面站，可以不受地理條件的限制，無論是固定
站（FSS）還是移動站（MSS），各種不同的業務種類，都可以組
織在一個通信網路內，電路的建立十分靈活方便。
|
| | |
衛星上有 transmission-bounder ，以傳送電視頻道來說，傳統一個電
視頻道，採用類比的方式，需佔用一個轉頻器，而今數位化技術進
步，便可以將多個頻道壓縮後共用一頻道，增加其通訊的容量。
|
| | |
另外，衛星通訊工作在微波頻段，再加上各種頻率的重複利用，使
得現在一顆通信衛星可用頻帶寬度達幾千兆赫與之相應的通訊容量
超過了33000條話路。
|
| | |
而在衛星通訊中，電波主要在接近真空的外層太空傳播。因而可以
很大地減小大氣折射和地面反射的影 響，傳播特性比地面微波接力
線路明顯穩定，所以通訊品質高。
|
Sun Feb 24 13:17:51 CST 2013
Untitled Document
Sun Feb 24 13:17:51 CST 2013
Untitled Document
Sun Feb 24 13:17:51 CST 2013
Untitled Document
Sun Feb 24 13:17:51 CST 2013
Untitled Document

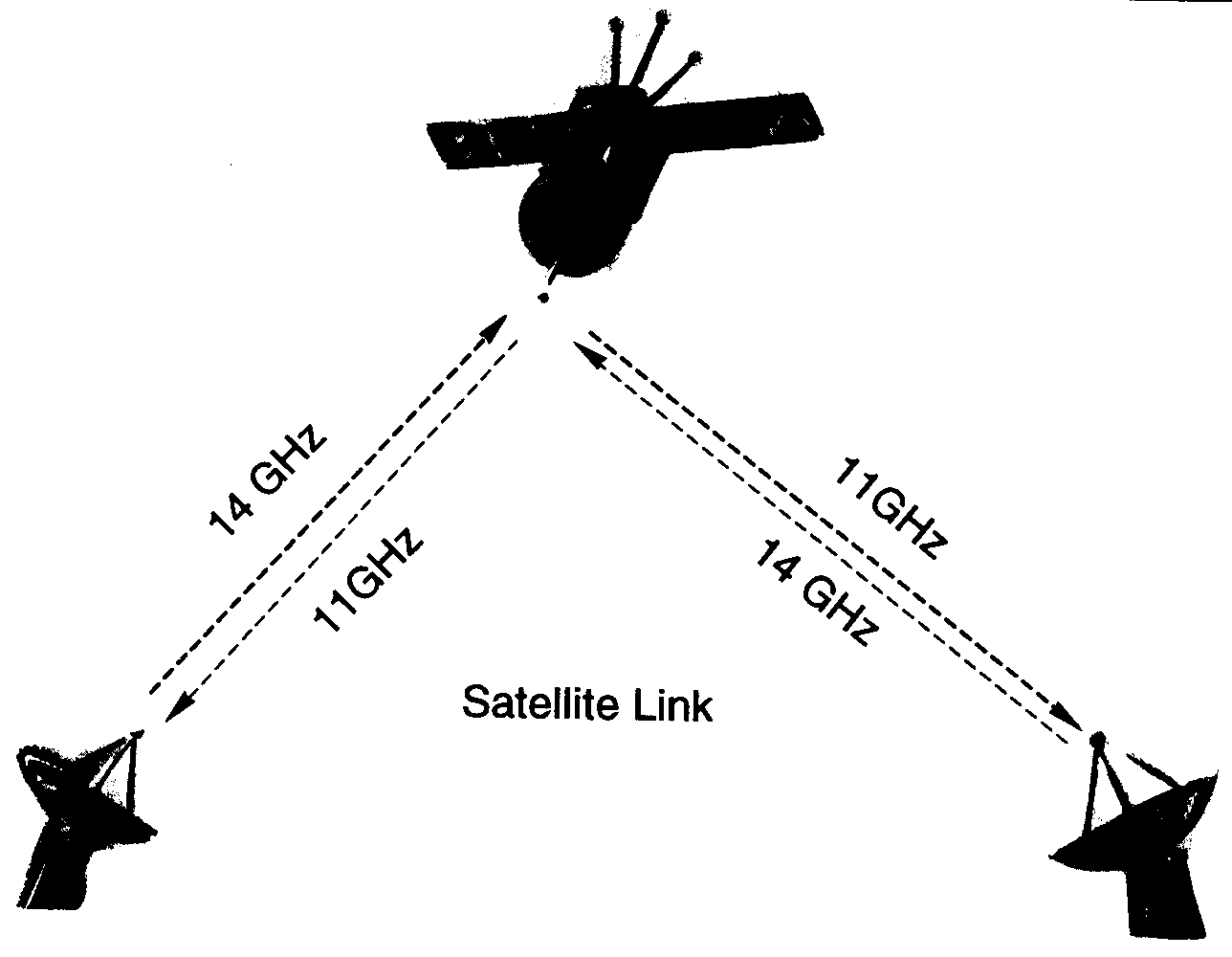

Receives signal from earth station
Changes frequency of signal
Amplifies signal
| Retransmits signal to earth station
| | | |
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| C-band
| 2~3GHz
| Ku-band
| 11~12GHz
| Ka-band
| 28~40GHz
| V-band
| 50 GHz
| | | |
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| | |

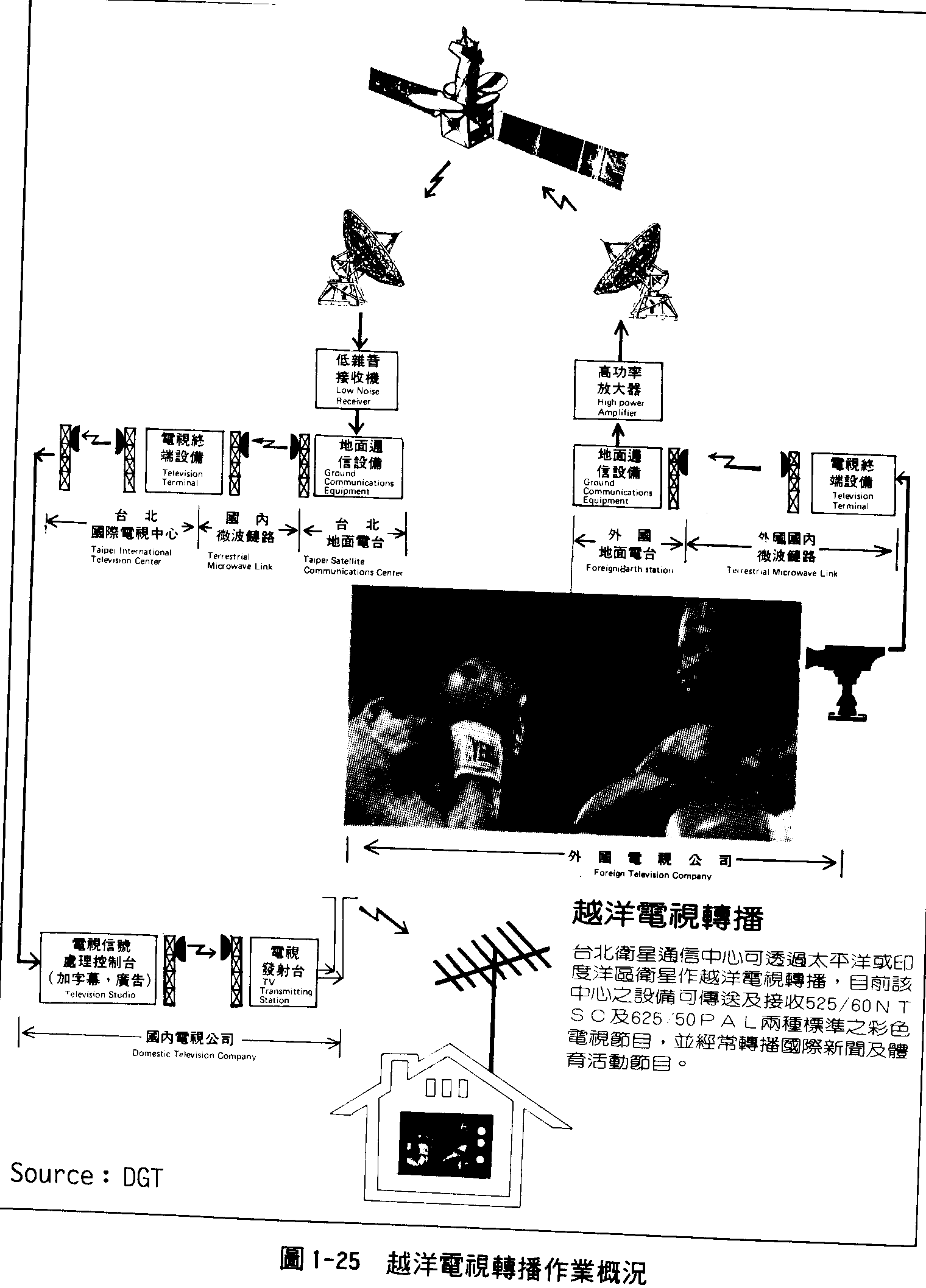

其設備分發射與接收兩部分。發射部分將信號處眷、經無線電發射機而由天線發射出去。接收部分是利用天線接收來自衛星傳回之無線電波，並將之轉換成語音、影像、音樂或數據等信息。
|
| | |
約在地球赤道上空36000公里處。人造衛星在同步軌道上繞行地球的角速度和地球自轉的角速度相同，因此在地球上觀看該衛星時，好像靜止不動的停留在太空中，
|
| | |
是通信衛星上之無線電設備，其將接收來自地球的電波予以放大，再轉換成另一種無線電頻率的電波後向地球發射回去。
|
| | |
位於距離地球表面約22,300哩的高度上。它可作為地面微波廣播站間的轉播站，並結合其他的通訊媒介來應用。雖然通訊衛星的造價很高，但是就其以每秒十億位元的傳輸頻率來看，做為遠距離傳輸仍是最普遍與經濟的方法。因為一個通訊衛星所能傳播的地域相當大；只要三個通訊衛星，就能涵蓋地球整個表面。
|
| | |
位於高度較低的軌道，由於軌道限制較少，因此近年大為流行。又因為高擾的問題，有愈來愈高頻的趨勢。
|
| | |
衛星直播電視 ( Direct Broadcasting Satellite;DBS )，其是以高功率之Ku頻段衛星 (60?64dBW)
，直接把電視節目廣播至地面，用戶只要架設標準接收裝備（接收碟、解碼器及遙控器），即可收看高
品質的電視和廣播頻道。直播衛星最大的特色是以數位訊號傳送，可壓縮資料，大幅增加頻道數，
並可頻道分級。直播衛星除了提供視音訊服務之外，還提供網路資料傳輸服務，用戶只要加裝一個
ISA 介面卡即可以400kbps~4Mbps的速度快速下載網路資料。
|
| | |
製造連帶發射一枚新的衛星目前需約二億美元，每年都有發射失敗的事件，因此衛星事業為高成本高風險也高獲利的事業。
|
| 衛星本體
| ~ 0.1 billion U.S. dollars
| 發射費用
| ~ 0.1 billion U.S. dollars
| |
| | |
衛星通訊上的術語，指放衛星的好位置，可以照到最大的user範圍。
|
| |
On board processing，在衛星上做即時的運算。
|
| Ⅰ區
| 歐洲，中東，東北亞、非、蘇聯和亞洲部分， 蒙古人民共和國、伊朗中部邊界以西的亞洲國家
| Ⅱ區
| 南、北美洲、格陵蘭、夏 威夷；
| Ⅲ區
| 東南亞，澳大利亞、新西蘭，降雨量特多，干擾衛星訊號接收的一區，故以較小的面積需要一樣多的衛星。
| | |
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| | |

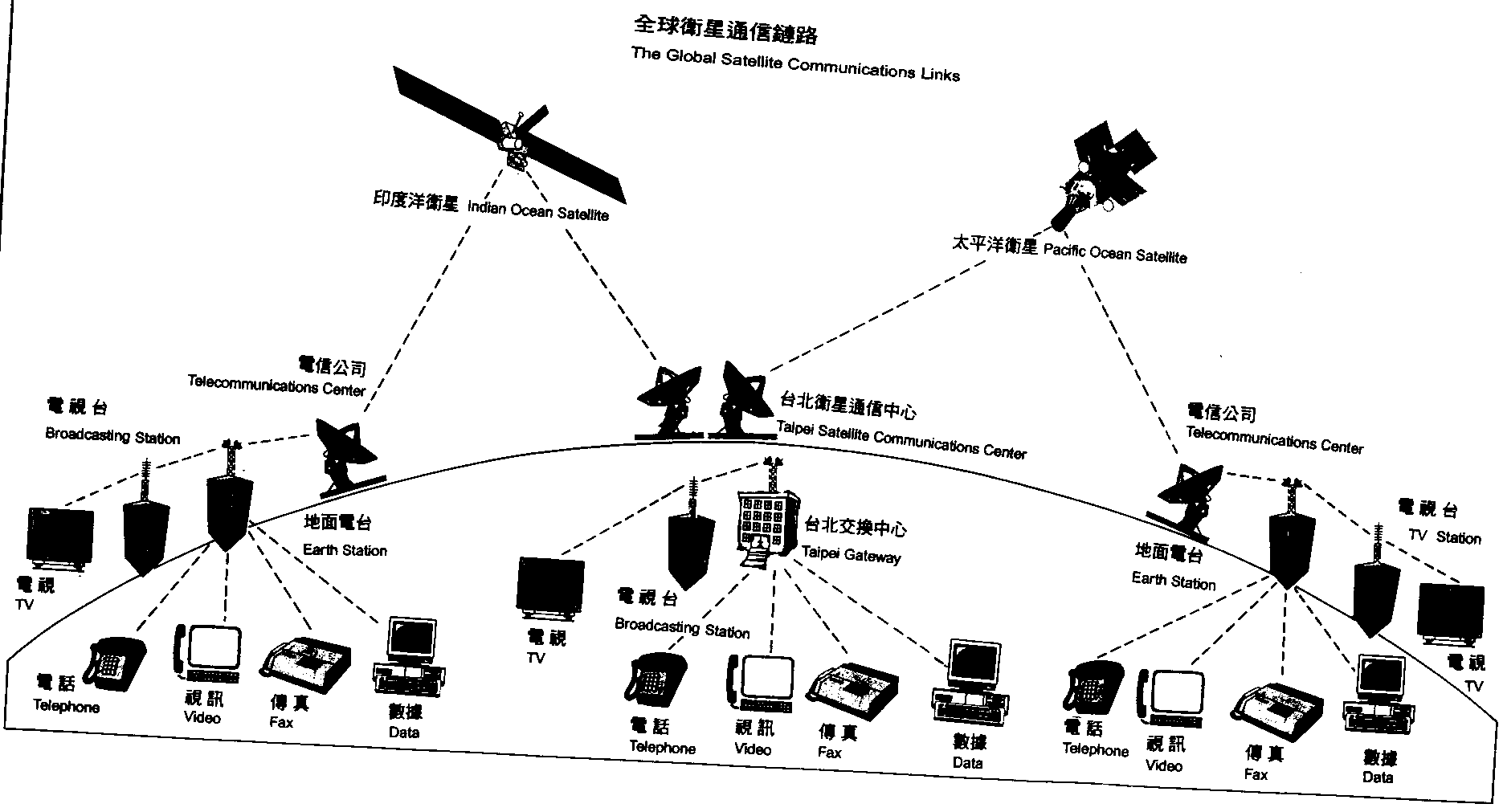

目前全球有兩項主要低軌通訊衛星行動通訊計劃，銥計劃(Iridium)以及
全球之星(Globalstar)，另外還有兩項較小的計畫為ICO計劃、奧狄賽(Odyssey)計劃，其中又以太平洋
電線電纜集團的銥計劃在國內知名度最高；其次是全球之星，南韓現代集團已取得東南亞地區的代理權
，而國內的上大公司則取得手機代理權。
|
| | |
是由聯合國會員國為主體，於一九六四年共同簽約所投資，是目前國際上最大
的衛星組織。各國的同步衛星都須經由 Intelsat 取得軌道，目前規定各國有八個軌道，而衛星的位置
則已先到先選的方式。
|
| | |
台灣目前並非為Intelsat的簽約會員國，而是借用美國Comsat組織的名義參與。
|
| | |
以往只限於政治或軍上的機構使用，而目前卻逐漸有商業化的趨勢。而各種新的application也相繼出現。
|
Sun Feb 24 13:17:51 CST 2013
Untitled Document
| DTH
| (direct to home)
| 直播衛星
| 中耳朵
| DBS
| (Direct Broadcasting Satellite;)
| 衛星直播電視
| FSS
| (Fixed Satellite Service)
| 固定通訊衛星服務
| e.g. VSAT
| MSS
| (Mobile Satellite Service)
| 行動通訊衛星服務
| 目前的衛星大哥大就是這種服務。
| BSS
| (Broadcast Satellite Service)
| DBS
| (Direct Broadcast Satellite)
|
| 從衛星直接傳送訊號到用戶家中，用戶家裡只要安裝一個５０公分不到的超迷你碟型天線、一個數位選台器和一個遙控，再將碟型天線朝向衛星，連線到選台器，再將選台器接上電視和電話即完成安裝
| DARS
| (Digital Audio Radio Service)
|
| 只要在汽車上裝上一小片金屬片，即可用同一頻道在全美收聽到，不需在換頻道。
| | | | | | |
Sun Feb 24 13:17:52 CST 2013
Untitled Document
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| FSS （Fixed Satellite Service）
| 固定衛星通訊，地面接收設備固定。
| MSS （Mobil Satellite Service）
| 移動式衛星通訊，接收設備可移動。
| BSS （Broadcasting Satellite Service）
| 廣播式衛星通訊，如Direct TV直播衛星可視為小耳朵的放大，及其頻道數變多。
| | |
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| Name
| Full Name
| Attitude (miles)
| Amount needed to cover the earth
| GEO (同步衛星)
| Geostational orbit
| 22,300
| 3
| ICO (中軌衛星)
| Intermediate circular orbit
| 6,000
| 10
| LEO (低軌衛星)
| Low earth orbit
| 500
| 48
| | | |
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| | |

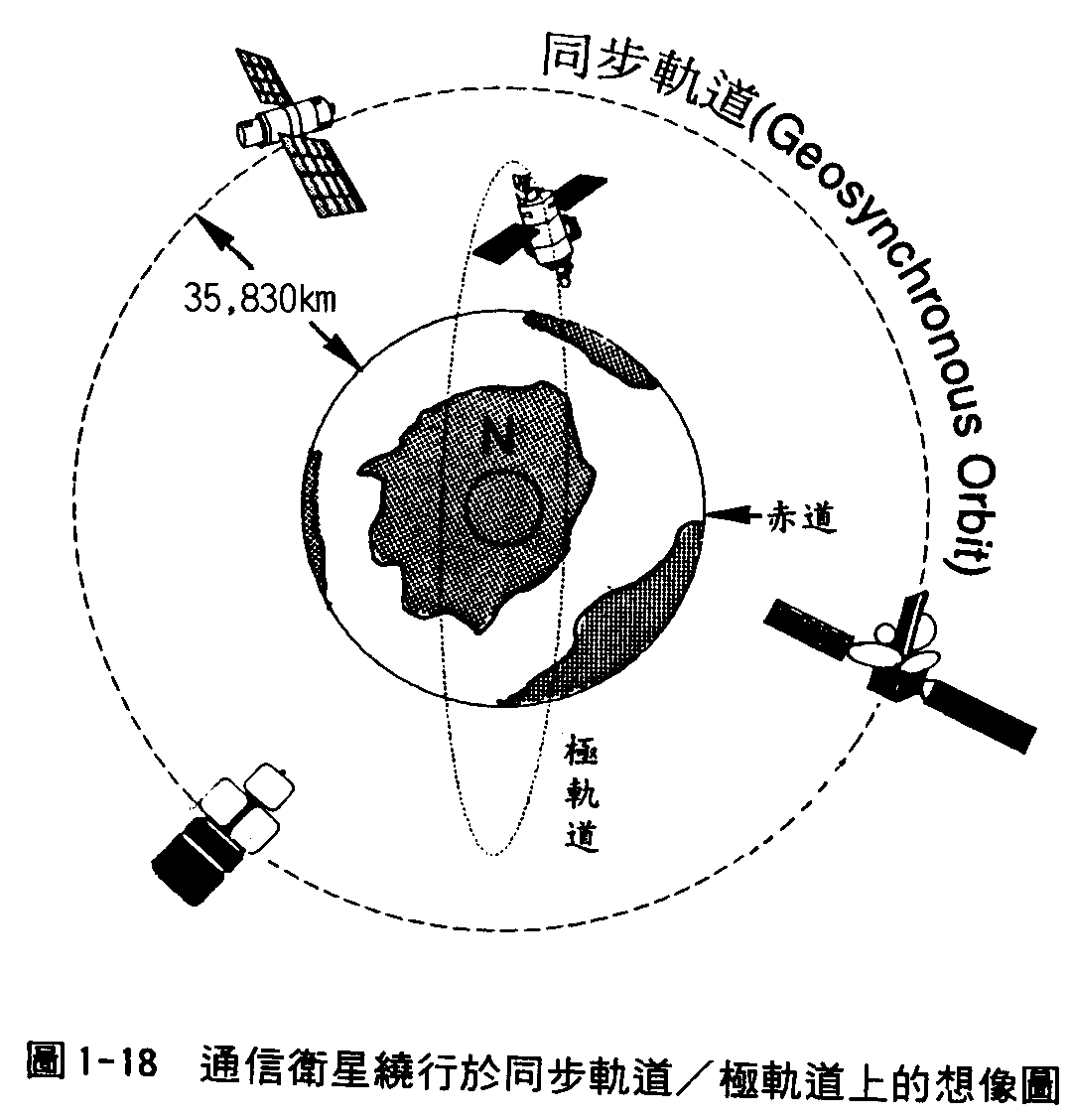

位於距離地球表面約36000公里的高度上。繞地球公轉速度跟地球自轉速度一樣，因此在地球上觀看該衛星時，好像靜止不動的停留在太空中。但是不太適合做電信，因為Delay嚴重，會造成訊息傳送時間過長。
同步軌道中之衛星，因與地球自轉同步，因此只需三顆即可構成全球通信網。
|
| | |
中軌道（10000公里左右）則在同步軌道與低軌道之間，以Odyssey而言，採３個軌道面，各軌道面含４顆衛星。
|
| | |
低軌道（1500公里以內）衛星約二至三小時繞行地球一週，出現在收訊範圍之時間甚短，因此需要較多衛星以接力方式，始能提供全球全天候之服務。
通常間碟衛星就是屬於這一種位於高度較低的軌道，由於軌道限制較少，因此近年大為流行。適合於 通訊，因此如銥計劃(Iridium)等都是用低軌道衛星來做。銥計劃即採６個軌道面，各軌道含11顆衛星；Globalstar也是６個軌道面，各軌道面含８顆衛星。
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| |
2 為了降低傳遞時間，必須使用低軌道衛星 (LEO)
|
| | |
在衛星時代的前三十年，低軌道的衛星很少用於通訊，因為它們才進入視
野很快又不見了。在1990年，Motorola公司開拓新的局面，它向FCC提出申
請，希望能為它的『銥(第77個化學元素)計劃』送上77顆低軌道衛星。這計
劃不久後修正成只用66顆衛星，所以計劃應該改名為鏑(Dysprosium, 第66個
化學元素)，但可能聽起來太像”disease"所以沒改。其想法是當一個衛星
從視野中消失後，另一個可以馬上取代它。這個主張引發其他通訊公司狂
熱供應，忽然每個人都想將一堆低軌道的衛星送上天空。
|
| | |
銥系統的基本目標是提供一個世界性的電信服務，讓使用者以手提式的器
材直接與銥衛星通訊，它提供世界各地聲音、資料、呼叫、傳真、航行的
服務，與PCS/PCN正面競爭而提供新的選擇。
|
| | |
它採用蜂巢式無線電波的想法，但經過一點變化。一般而言，蜂房是固定
的而使用者是移動的。在這裡，每顆衛星都有為數可觀的點光束，隨著衛
星的前進掃描著地球，所以在這系統中，蜂房與使用者都是移動的，但使
用蜂巢式無線電波的移交技術，在蜂房離開使用者的情形與使用者離開蜂
房的情形都是可以應用的。
|
| | |
這些衛星要被送上750km的高度，各以經過兩極圓形的軌道運行，它們的安
排，就像是由南極到北極的項圈上，緯度每32度有一顆衛星，整個地球則
被6條這樣的項圈覆蓋。對化學不用懂得很多應該也可以想到這樣的排列就
像一顆很大很大的鏑元子，地球是原子核，這些衛星則是電子。
|
| | |
每顆衛星最多有48個點光束，地球表面則有總數1628的蜂房。與傳統的蜂
巢式無線電波一樣，距離在兩個蜂房之外可以使用相同的頻率，每個蜂房
有174的全雙工的通道，全世界的總數則為283,272個。其中有一些用於呼叫
與航行，而這兩者幾乎用不到多少頻寬。
|
| | |
向上與向下連線都是在1.6GHz的L頻帶上操作，這讓以電池為電源供應的小
器材得以與衛星互相通訊。當一個衛星收到一個目標為遠方另一的衛星的
訊息時，在衛星之間可以Ka頻帶傳送，外太空有足夠的頻寬來供應衛星與
衛星之間的連線，有限的要素是在向上與向下連線的區段，Motorola公司估
計200MHz應該可以滿足正個系統的需求。
|
| | |
計劃中，對每個使用者，成本約為每秒三塊錢，如果這個技術可以提供全
球性的服務，不管在何地都以這個價錢，這個計劃就不太可能因為沒有顧
客而失敗。有些企業與旅行者想要隨時與他人保持聯繫，即使是身處未開
發的地區，這些人會成群的簽下契約。但在大都市裡銥計劃得面對
PCS/PCN以他們電線桿上烤麵包機大小的電點，強硬的競爭。
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
|

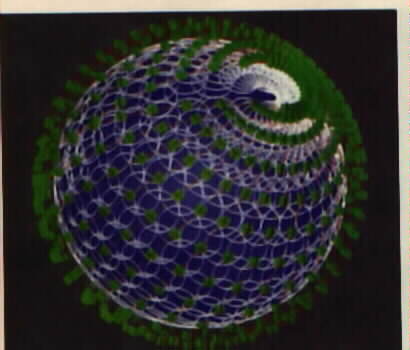

Teledesic Satellite Constellation
|
|---|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| | |
「歐洲太空總署」發布的電腦模擬圖顯示，在人類51年的太空探險史中，共有近1萬7千個
人造物體，包括火箭殘骸、報廢衛星、以及仍在運行的衛星，包括美國、歐洲與中國在內
都發展出追蹤這些物體防止撞擊的系統，但是仍然防不勝防。（美聯社）
|
| | |
美國一枚商用通訊人造衛星與俄羅斯一枚已報廢的軍用通訊人造衛星，於台灣時間十一日
凌晨零時五十五分在俄國西伯利亞上空約七百八十公里處相撞，而撞擊產生的大量碎片已
散落到太空中，可能會影響在同一軌道運行的其他衛星。這是太空中首度發生軌道上人造
衛星相撞事件。
此次撞擊係由美國國防部太空監測網觀測到。發生相撞的衛星為美國「銥星公司」（
Iridium Satellite
LLC）的「銥（Iridium）三三」商用通訊衛星，和俄國「宇宙（
Cosmos）二二五一」軍用通訊衛星。兩者均是大型人造衛星，前者重約六百公斤，設計為
方盒狀，於一九九七年發射；後者重約八百五十公斤，為圓筒狀，發射於一九九三年，但
兩年後就報廢。
|
| | |
總部位於美國馬利蘭州的銥星公司表示，該公司在太空中還有八枚備用衛星，將在卅天內
以一顆備用衛星替代被撞損毀的「銥三三」。銥星公司擁有全球最大的商用衛星網絡，運
行衛星數達六十六枚，其功能為向全球提供語音和數據通信服務，美國國防部是其最大客
戶之一。
銥星公司發言人說，目前其商用衛星網絡運行正常，但部分客戶可能會出現短暫的服務中
斷，預計十三日左右可修復。該公司並強調，這次衛星相撞事件並非該公司或其衛星技術
故障造成的。
美俄衛星相撞後產生的太空碎片已形成兩團碎片雲，未來會逐漸散開。美軍「戰略指揮部
」正在追蹤五百個至六百個新的太空碎片，有些小至十公分寬。美國「國家航空暨太空總
署」（ＮＡＳＡ）將在數周內評估這次撞擊事件的強度及影響。
衛星相撞後，「國際太空站」及三名駐站太空人的安全立即引起各方關注。ＮＡＳＡ專家
表示，衛星碎片可能會影響同一軌道上的其他衛星，但撞到國際太空站的可能不大，因為
太空站的軌道距地面三百五十公里左右，而美俄衛星相撞發生在距地面約七百八十公里處
。
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| | |
中華電信加入全球之星通訊計畫 中華電信加入全球之星通訊計畫 為提升競爭力，中華電信公司董事 長陳堯昨日宣布，將斥資一千一百萬美元加入美國主導的「全球之星」衛星通訊計畫
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| | |

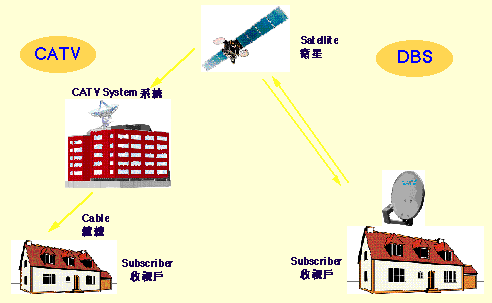

以高功率衛星直接將廣播電視訊號（節目）傳送至衛星涵蓋區域內的消費者家中。一點（衛星）對多點（所有收視戶）的傳送方式。先將訊號壓縮鎖碼，傳送到收視戶家中，再解壓縮還原。消費者需先加入此項電視服務體系，購買碟型天線與數位選台器，才能收看和收聽節目。
|
| | |
警告！美國聯邦通訊委員會對直播衛星DBS有嚴謹定義，以區別DBS與以往的Direct-to-Home(DTH)服務。DBS的衛星功率遠超過DTH，和一般的衛星電視比起來，DBS能提供更多的頻道和更好的視訊品質。消費者不可不察。
|
| | |
資料來源:http://www.mediapark.com.tw/abcn/index.html
|
| | |

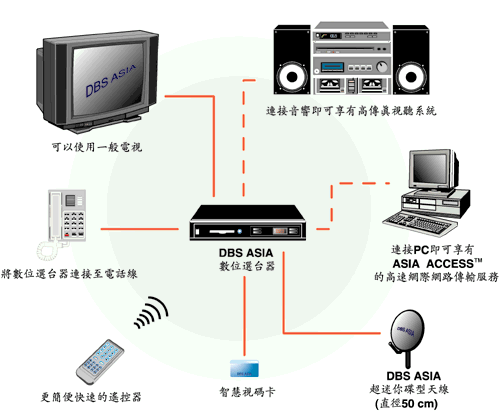

可以傳送電視、廣播和純音樂節目，至少會有數十個頻道。
|
| | |

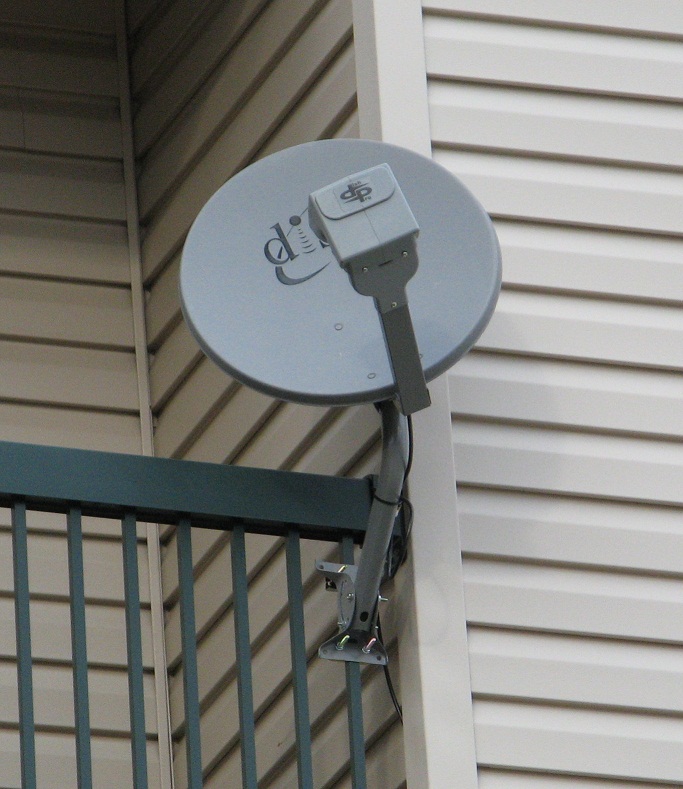

安裝一個５０公分不到的超迷你碟型天線、一個數位選台器和一個遙控器即可。
|
| | |
將碟型天線朝向衛星，連線到選台器，再將選台器接上電 視和電話即完成安裝。
|
| | |
分為基本頻道、付費頻道和計次付費頻道。採使用者付費，觀眾可依自己的喜好選擇節目。
|
| | |
資料來源:http://www.mediapark.com.tw/abcn/index.html
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
Sun Feb 24 13:17:52 CST 2013
Untitled Document
|
VSAT(Very Small Aperture Terminal)
|
| | |
應用範圍相當廣泛，如世界性電視節目、信用卡確認、專線網路及視訊會議等。
|
| | |
VSAT 利用通訊衛星、 中樞控制站及許多直徑不及二公尺的小型天線組成之星狀網路，只要透過中樞站發射訊息，那麼散佈在衛星訊號範圍內的天線都可以收到信號。
|
| | |
由於VSAT適合在幅員遼闊的地區使用，因此使得全球電信密度偏低地區(每百人只有半條電話線)，同時也是人口最多(全球的百分之五十七)的亞洲成為其最佳客戶。
|
Sun Feb 24 13:17:52 CST 2013
Untitled Document
| | |
衛星通訊網路開放業務包括衛星固定通訊及衛星行動通訊業務。前
項經營者 可提供衛星電路出租業務及VSAT網路出租業務；衛星行
動通訊業務則可提供全球衛星個人行動通訊服務，包括電話、數據
及無線電呼叫。
|
| | |
依據衛星通訊業務開放時程之規劃，電信總局於今年五月間公告「
衛星通訊業務管理規則」，年底將受理業者申請。若申請者取得籌
設同意書、完成系統審驗等程序後，交通部即可發照予業者，正式
提供服務。
|
| | |
目前已完成「衛星通訊管理規則草案」，而透過公聽會之召開，徵
詢產、官、學、研及民間之意見，期於九八年年底定案後，正式公
佈受理申請。
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
| | |
目前台灣有線電視蓬勃的發展，透過有線電視與網際網路及多媒體
的結合，即可以達到許多傳輸通訊的功能，同時亦十分迅速便捷。
因此如何運用衛星通訊這項新的技術而達到能與傳統技術匹敵的地
步，新技術的高費用是即是使用者的一大考量。
|
| | |
衛星通訊的一大特色即為其覆蓋範圍廣，適合距離遠的通訊，然而
台灣島國面積不過三萬六千平方公里，居住人民亦只有兩千一百多
萬人，因此在使用經濟效益上，恐有些浪費資源，是值得考量的地
方。另方面因為我國並非聯合國的會員國之一，因此並無法擁有屬
於自己的衛星。
|
| | |
為克服上一個問題，我們可以透過跨國合作的方式來達成，但這樣
也因此引發其他的問題，如通訊的內容考量，國與國之間通訊或使
用標準上的問題等。
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
資料來源:http://www.nspo.gov.tw/
| | |
中華衛星一號為一枚低軌道的科學實驗衛星，於發射升空後，將進入與赤道傾斜35
度、距地球表面600公里的低軌道飛行，約97分鐘繞行地球一周，每日約六次對國內
接收站傳輸所收集到的資料。經由低軌道衛星在空中不斷運轉的操作過程當中，
可累積地面控制技術，對未來國內建立數據、微波等尖端通訊技術將具關鍵性的助益。
|
| | |

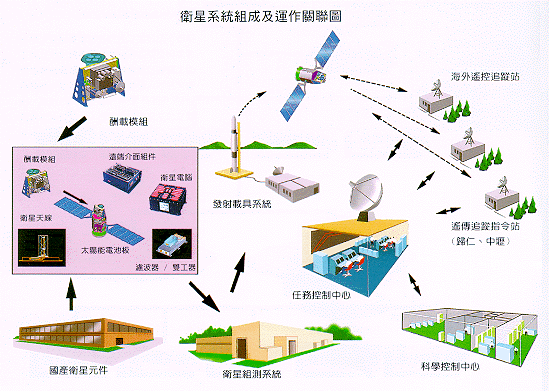

中華衛星一號計畫包括衛星本體、酬載發展、整合測試、系統工程、地面系統
及其相關的運作執行等子計畫；其中地面系統施，除可支援中華衛星一號，
亦將繼續支援往後發展的其他設實用性衛星。
|
| | |
中華衛星一號衛星本體及相關酬載儀器設備於去(八十六)年五月分別自國外運抵國門後，
已順利執行並完成多項系統功能動力測試與太空環境模擬測試，包括：各項硬體驗收
組合測試、酬載模組整合及校準、綜合性能測試、電磁干擾相容測試、太陽電能板
伸展測試、音振測試、衛星與載具爆震分離測試、衛星與地面部門相容初步測試等重要
工作項目，今(八十七)年六月起將陸續進行熱真空測試、測試後之衛星功能檢驗，完成
衛星最後整合測試，預定於今(八十七)年十月運往美國卡拉維爾角，繼續在發射場進行
與火箭接合之操作測試，如果一切操作測試工作順利，而且天候與週邊環境條件配合
良好，中華衛星一號將可於今年年底(八十七年十二月)至明(八十八)年三月間發射升空。
|
| | |
規劃中的中華二號衛星為低軌道小型衛星，將對台灣陸地及附近地區進行近實時之遙測
作業，獲取的影像資料可提供相關單位進行土地利用、農林環境、災害評估、環境保育、
科學教育等工作的運用，並兼行科學或通訊實驗等研究任務，以增進學術及產業方面之
效益。自今(八十七)年六月起將陸續進行衛星系統廠商遴選作業、以及相關科學酬載
發展設計，同時開始進行地面系統性能提升規劃與設計等工作。規劃中的中華三號衛星
為低軌道氣象衛星星系，將建立國內微衛星及星系之太空科技，提供全球電離層動態
監視、太空氣候及氣象遙測應用、以及大氣科學研究。透過與美國之科技合作計畫參與
國際太空科學研究及應用合作，預定發展八枚低軌道微衛星星系，從事氣象相關之大氣
科學研究與即時氣象資訊提供，促進國內氣象衛星科技升級至國際領先地位。
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
| | |
利用資料加密的方式，可以將頻道鎖碼，可以做分級付費的功用
|
| | |
壓縮資料，利用資料壓縮的方式，將數個頻道利用一個頻道傳送
|
| | |
由於傳送經過距離遙遠，因此傳送時會有延遲的現象產生。
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
| |
Limit of Transmission Bound
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
| | |
衛星行動通訊之發展現況：目前全球有兩項主要低軌通訊衛星行動通訊計劃，
銥計劃(Iridium)以及全球之星(Globalstar)，另外還有兩項較小的計畫為ICO計劃、
奧狄賽(Odyssey)計劃，其中又以太平洋電線電纜集團的銥計劃在國內知名度最高；
其次是全球之星，南韓現代集團已取得東南亞地區的代理權，而國內的上大公司則
取得手機代理權。
|
| | |
年代集團快捷網路6月2日正式上線：年代集團的E-SatExpress高速衛星直通系統已經
結束測試階段，在6月2日正式推出服務，提供最少400kps的傳輸速率。
|
| | |
基於以上特性，我們可以了解到衛星通訊有其無法取代的一面。現今已有廠商努力
發展衛星科技的應用，並已有不錯的成果，如衛星導航，衛星電視等等。
但是，衛星科技應用目前最大的問題在於地面發送訊息器的體積與價格。
雙向溝通是目前通訊科技的種點，但衛星顯然在這方面有著短期無法解決的問題。
因此，在實際應用上，是必要輔以其他無線科技，如行動電話等，但如此一來，
兩種傳輸管道就要付兩個費用，價格又成為不小的問題。
若價格問題能獲得解決，未來衛星科技的應用將是一個極大的市場。衛星定位，
衛星電視，衛星電話，衛星傳送的Internet將對世界產生極大的衝擊。
|
| | |

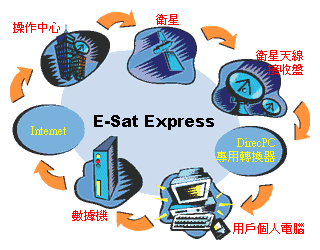

今年六月二日正式亮相的「E-Set Express」高速衛星直播系統（Direct PC），
由年代集團快捷網路事業部率先推出，喧騰有一陣子的Direct PC終於在國內推出上市。
|
| | |
按照年代的規劃，用戶欲受透過衛星上網路的感覺，必須先裝設一個專屬的碟形天線
（類似小耳朵），並在個人電腦中插上專用的界面卡（DPC Adapter），同時設定好
相關軟體。
|
下載速度為400kbps的寬頻超快速網路服務（Turbo Internet）
3Mbps的快速包裹式資訊傳輸（Package Delivery）
| 1.5Mbps的多媒體享受服務（Multimedia Delivery）
| | |
| | |
須注意的是，光使用衛星網路傳輸，還不能正常的瀏覽網際網路，因為現在的衛星網路
傳輸技術只能做到下載資料，上傳資料時（例如在瀏覽器中輸入網址），則須另外以
數據機撥接上網，或利用區域網路上網。
|
| | |
所以兩套上網的設施就定位後，所謂的Direct
PC才能發揮功用。這主要是指Turbo Internet的部份。在Multimedia
Delivery方面，年代提供了三個影像頻道與四個音樂電台供用戶欣賞。
此類服務在使用上就好像我們平常看電視或收聽收音機般，一扭開關，
設計好的節目即源源而來，讓我們可以愛邊使用電腦時，可開另一個視窗欣賞資訊、
娛樂等視聽節目內容。這種高速數位影像、聲音或多媒體資料傳輸，
經由衛星直通系統取得新聞、財經股市、體育節目報導，可連續、定時或指定時間播放，
最高是以1.5Mbps速度傳輸。
|
| | |
Package Delivery在應用上則是單點對多點的即時傳播，適用於整批大量資訊，
在最短時間內，由一個特定單點即時傳送到許多不同端點用戶，這主要適針對
企業用戶，尤其是各地設有分公司與據點的企業集團，在國外，許多企業運用
此套服務，同一時間更新各據點的應用軟體，或是乾脆用來傳送新的應用程式。
|
| | |
除了年代之外，華允電訊與中華電信共同合作的衛星直播網路，稱做 Asia Cast
Direct PC，目前正在積極測試中，並與國內前兩大ISP，中華電信HiNet與
資策會網路事業群SEEDNet簽訂合作備忘錄，個別配合推廣的服務將分別以
HiCast和SEEDCast稱之。
|
| | |
華允電訊指出，衛星直播網際網路可提供24MHz的頻寬，每位用戶下載一般
網際網路資訊的傳輸速度可達400kbps以上，下載數據封包專用資訊則可達3Mbps，
多媒體資訊傳送可自1.5Mpbs起達到6Mbps，甚至是12Mbps，未來將同時針對不同
族群推出個人用戶版、專業用戶版和企業網路版，並視市場需求，發展出更多元化
的衍生服務。資訊題材內容方面，計畫以策略聯盟的模式建立「網路資訊中心」，
為用戶提供更為豐富多樣的資料庫與節目。
|
| | |
對用戶而言，衛星直播網路傳輸服務，除了必須先付出一萬元上下的設備裝置費之外，
平常的網路使用費也會較現行的網路撥接服務為高，每個月大約是一千五百元。
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
|
Satellite Communication Block Diagram
|
|---|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
|
Physical Satellite Structure
|
|---|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
Sun Feb 24 13:17:53 CST 2013
Untitled Document
| |
Transponder Configuration
|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
|
Mass and Power Distributions
|
|---|
Sun Feb 24 13:17:53 CST 2013
Untitled Document
|
Multiple Access Techniques
|
|---|
| FDMA
| Frequency Division Multiple Access
| TDMA
| Time Division Multiple Access
| SDMA
| Space Division Multiple Access
| CDMA
| Code Division Multiple Access
| RDMA
| Random Division Multiple Access
| | | | |
Sun Feb 24 13:17:54 CST 2013
Untitled Document
| Light weight
| Rigid
| Honeycomb structure
|
| Solar Array
| Battery (Nickel Hygragen)
| EPC (Electronics power conditional)
|
| Heat pipes
| Radiation into space,
|
| |
?? k X Area X S.67E(-8) X T4 ?? <-- to be verified
|
| Body stablized (Three axis stabilization)
| Spin stablized (Satellite body spins, Antenna fixed)
| TTSC
| Propelant
| etc.
|
Sun Feb 24 13:17:54 CST 2013
Untitled Document
| | |
Satellite revolutionized long distance
telephone & television communications in
1960'S
|
| | |
Satellite will complement optical fiber as the
major communication media
|
| | |
Satellite excells in point to multi-point and
mobile applications
|
| | |
Satellite PCS (Personal communication
services) will again revolutionize
communications in year 2000
|
Sun Feb 24 13:17:54 CST 2013
Untitled Document
8307info
|
迎接直播衛星的時代－談如何接收我國的衛星數位壓縮頻道
|
| | |
1985年日本就有了直播衛星；經過十年，去年(1995)泰國也開始直
播衛星的服務；今年馬來西亞更是不落人後的也隨後加入直播的行列；
我國呢？如果以接收天線對直播衛星的定義(75公分以下的小天線就可
接收)來說，其實在前年中我國就有了衛星直播的電視節目，而且到目
前為止這種頻道共有50餘個之多，可惜的是我國眾多的衛星頻道商都只
將它定位在「有線電視」的中繼之用，這讓國內眾多TVRO的「尋星族」
每在遨遊天際之時總會有「過門不入」的遺憾！這些用小天線就可接收
的準「直播衛星節目」如何接收呢？現在讓我們來談談如何接收這些可
作「華人第一個直播衛星」的電視節目！讓我們且在別人的前頭先來享
受一下華語頻道直播衛星的滋味！
|
| | |
自1993年年底，國內「第四產業協會」首開前例的以東經174度衛星
開播4個衛星頻道以來，國內衛星電視頻道在兩年多的時間，由沒任何衛
星頻道一下子增加到50多個（表一是目前我國「有線電視」所接收的衛
星電視數位壓縮頻道），由於國內衛星直接接收(TV RO)的風氣不盛，因
此這些衛星頻道都是以「有線電視」做為頻道的傳播媒介，而成為以地
面中繼為主的衛星頻道。
|
| | |
我國由各事業團體成立的數位壓縮頻道，各頻道為了確保權益及播
出品質，百家爭鳴的結果有些頻道採用鎖碼播出，有些則引進不同的訊
號調制系統，使得接收時必需使用各自的接收設備，才能看到各家的節
目，因此到目前為止在「有線電視」系統所使用的解數位壓縮的接收機
共有：
|
| | |
一、GI系列，有310D、1500、2200等型機種。
二、CLI系列。
三、SA系列。
四、PACE公司的DVR-500型。
照片一、為國內頻道所使用的各種解數位壓縮的接收機。
|
| | |
由於資訊不足，國內對於數位接收機的動作原理都不十分了解，進口
商也不知是不清處技術規範或也是秘而不宣，在機器的使用上，都是頻
道商先將接收機的接收數據設定好後再直接交給系統業者使用，技術資
訊的不明使得機器在操作上往往障礙重重而困擾不已；常有的困擾是：
停電或機器當機時，因設定不對而會誤以為是機器故障而待修；在同一
訊號源的情形下，機器檢測的訊號強度（或EB值），同品牌的機器卻會
出現不同的數據。也造成標準值認定的困難。這些疑難都正等待更多專
家的技術救援或等到普及後的解惑！
|
| | |
這些經過數位壓縮後的衛星頻道，在「有線電視」頭端都用3公尺
以上大型天線在接收，但是如果用來作為個人接收(TVRO)的話，一個
75公分的小碟型天線，就可收到十分穩定的畫面，可以說已經可做為
「直播衛星」來使用。遺憾的是國內頻道商大都不重視「衛星直播」
的市場，否則以其波束涵蓋區域及功率之強，整個亞太地區都很容易
接收，產業界也能積極配合推廣，不僅可在國內再創「小耳朵」之風
潮，甚至也可將節目外銷至亞太區域的鄰國，最少必定會在廣大的華
人區域造成極大的轟動（第一個華人的直播衛星，這些商機平白消失
實在可惜）。
|
| | |
由於系統的不相容，TVRO的「尋星族」們增加了很多接收的困
難，除了要花大把鈔票來購置各家機器外，還得熟悉各家機器的操作
原理，否則總會顧此而失彼。所以為了讓族友們能一探國人數位壓縮
頻道之究竟，筆者費了不少時間來搜索各家的頻道位碼，為的是：
作為收盡各國衛星頻道的「台灣尋星族」豈能獨漏自己國家的衛星節
目？因此在表一中登錄不少國內數位壓縮頻道的位碼，族友或讀者若
手上有相同的解數位壓縮接收機，則只要用一個75公分的小碟形天線
就可輕易的數到這些衛星的節目，可比別人更早享受華語「直播衛星」
的滋味。
|
| | |
由表一來看，國內所接收的數位壓縮頻道有Ku及C頻兩種傳送方
式。國內由於供應的器材有接收上的限制，因此在接收時C頻和Ku頻
就會有所差別；在正常天候下（晴天）Ku頻衛星所傳送的數位壓縮頻
道，用75公分的偏置形(OFF-SET)小天線就可收到很好的畫面，EB值
都在6-1之間（GI機器EB值檢測最高為10.9，通常檢測值只要在3以上
即可得到穩定的畫面），很容易就可接收，而且天線口徑小，沒有大
天線的笨重和尖銳的指向性，調整接收會更輕鬆和容易，而且價格便
宜。C頻方面：由於小天線的LNB座都是Ku頻配置，而且C頻LBN的
饋電環（FEED-HORN、或稱一次反射器、或饋源）也沒有偏置形的
，因此建議可用以前「小耳朵」120公分的圓形正焦小天線，用它實
際接收亞太衛星的「超視頻道」，EB值也都在5-7之間，接收也是十
分容易。（天線使用要注意饋電環的配置，偏置形天線要用偏置形
的饋電環，圓形正焦天線要使用正焦的饋電環；目前國內使用的都
是圓形天線，使用的全是正焦饋電環，這種饋電環不能使用在偏焦
的天線上，反之亦然。現在要開始使用得是偏置形天線，則饋電環
的使用就須特別注意．
|
| | |
各種解數位壓縮的接收機各有各的操作方式，但是基本的接收
數據都是一樣：中心載波頻率、頻道定址位碼（或影像頻道）、
CLI系統須加上聲音頻道等。所以接收時只要將天線的訊號接到接
收機的輸入端，然後設定接收機的接收參數即成。
|
| | |
各種機種在接收時，只要天線訊號正常，接收機「SIGNAL指
示燈」會先亮著，表示已接收到訊號，稍待5-15秒後電視畫面就會
出現（有些鎖碼頻道或訊號較弱會等待更久些，約1-2分鐘才會出
現畫面）。
|
| | |
例如以GI接收機來接收泛美衛星的「中天頻道」為例，其接收順
序為：
|
| | |
一、將天線校準在160°E的泛美衛星並確定是「水平波束」。
二、打開GI接收機電源並接上天線。
三、將頻道設定在910(GI310D機形)並進入參數設定，將910CH
的頻率改為1277MHz即成。
|
| | |
結果：首先「SIGNAL指示燈」會先亮著，稍待5-15秒就可看到中天
頻道的節目。參閱接收報告會發現，在GI機器接收的頻道後都有：
I0、I1、I2或Q0、Q1、Q2等位碼和頻道的中心頻率的記錄，這都是
長時監看所得資料，手上有GI接收機的讀者都可用以參考接收；GI數
位接收機的特性是它的頻道可從0-999之間選定，每個頻道都對應著
一個位碼，其順序排列如表二；每個頻道的頻率設定範圍都可在
950-1450MHz之間選定，所以只要知道頻道位碼，對照表二；以位碼
相符的頻道數再設定中心頻率就可輕鬆完成接收手續。
|
| | |
CLI接收機部份：例如接收177°E的INTELSAT-703超衛電訊的
「真相新聞網」為例：
|
| | |
一、將天線校準在177°E衛星並確定在〞垂直波束〞。
二、打開CLI接收機電源並接上天線。$
三、依操作手冊將頻率設定在1236.44MHz、影像(VIDEO)頻道設
定在16、聲音(AUDIO)頻率設定在17即成。
|
| | |
結果：只要訊號正常，機器設定正確就可看到「真相新聞網」的節
目。要注意在每個項目設定時，按鍵控制都有一定的輸入時間，動作
不能太快以免造成程序誤動而浪費時間或誤以為機器故障。CLI機器
的特點是，操作流程均可在機器面板上瀏覽(RUN)，只要耐著性子多
操作幾次，不用說明書也可明白機器需要設定的項目及操作程序。
此型機器最不方便的地方是，一定要知道所要接收頻道的中心頻率
、影像頻道及聲音頻道等否則由於頻道中心頻率和影像頻道須在不
同的項目下輸入，它無法像GI接收機一樣可僅憑運氣就可接收到少
許頻道。
|
| | |
(資料來源 http://www.grandsoft.com.tw/cm/028/ane288.htm)
|
| | |
波音公司開發出一種相位陣列(Phase Array)的天線，讓飛機也能接收到電視
的 即時轉播，這種相位陣列天線為非突出式，一具造價十萬美元，它能向外尋找
衛星訊 號然後加以鎖定。波音公司這項研發將使直播衛星系統(DBS)的市場也能包
括航空公 司及其他空中服務業者。目前由MCI公司掌控的In-Flight Phone公司已經
取得合約， 將於一九九七年中在所有歐洲大陸直飛航空公司的客機上加裝必要裝
置，這項服務的 收費標準將視所選擇的節目而定，預料將在五至十美元之間。
|
( 資料來源 http://www.grandsoft.com.tw/cm/048/ama481.htm
)
| | |
整體而言，數位衛星電視服務由於其技術成本較低、節目品質較豐富、市場 行銷
戰術較簡化及全國性品牌，促成該項服務短期內在全球各地締造佳績。
|
余淑美
| | |
由於數位壓縮、視訊信號數位處理、加密/解密等技術之進展、數位 地面廣播電視
的開播(美國與英國將於一九九八年開始)、Internet應用風潮 ，以及過去幾年來世
界各國一直進行互動視訊的先導試驗(VOD/ITV)發展，均 促使數位視訊解碼器
(STB)成為家庭用戶作為各種視訊/數據/多媒 體服務的基本消費電子配備。而全球
產業動態之轉變與產業結構的重組，如美國電 信法規已於一九九六年二月起正式
鬆綁，歐洲也將自一九九八年一月一日起開始 電信自由化，微軟先後投資於
MSNBC、併購WebTV，又於今年六月 投資Comcast，並有可能再投資TCI等，也引
燃其市場成長契機。在此僅將數 位衛星服務及STB發展狀況作一深入解析。
|
| | |
目前數位衛星STB市場正逐漸揚升，根據U&S(Understanding & Solutions)在
十月份
公佈的最新資料顯示，全球(歐、美、日)數位衛星電視服務累計 用戶數，預計將
由九七年的七百六十一萬戶成長到西元兩千年的二千零 一十六萬戶、二○○五年
的三千六百七十八萬戶。
|
| | |
在數位有線電視方面，由於一九九七年尚屬數位服務導入的初萌期，因此 全球兩
大地區的累計用戶數僅有廿七萬戶，且將以逐步數位化升級 的腳步成長至兩千年
的九百五十九萬戶，但預估到二○○五年時，電信自由化後的歐洲 數位有線電視
體質已趨穩定成熟，且全球(尤其歐美地區)的有線電視普遍升級至 數位化網路，
將促使用戶累計數大幅成長至五千二百八十二萬戶，遠超過數位衛星 電視服務累
計用戶數(參見附圖)。
|
| | |
另外，依據In-Stat在九七年六月和九月的最新報告顯示，全球衛星STB市場 值(亦包
括類比式)由一九九七年的卅二億美元增長至兩千年的四十億美元，但 由於STB價
格的下滑，到二○○一年時市場值又會下降至卅五億美元，若以二百 九十美元的
平均單價來推算的話，市場量約一千二百萬台。不過該公司卻認為到 二○○一年
前，全球Cable STB市場質與量均至少維持20％的成長率。以下就全球三大 地區(美
、歐、日)的個別情況作一介紹。
|
| | |
全球數位衛星電視目前只在美國表現得十分成功，其他地區仍尚未完全 被消費者
接受。根據SkyREPORT的最新資料(統計至九七年十月底止)顯示，目前 美國直播
衛星(DBS)總用戶數約為五百七十五萬九千戶，奇蹟似地使STB/天線 等接取設備及
其服務成為突出的新興市場。
|
| | |
直播電視(DirecTV)為美國DBS的規模領先者，到九七年十月底止已經突破 三百萬
用戶，收視戶使用直播衛星系統(DSS)的STB亦可接收到USSB之節目。儘 管
DirecTV已領先其他二家業者合計的規模，但該公司表示，他們在近三年裡已
扛負
著六十億美元的虧損。
|
| | |
在STB供應商方面，Thomson是DSS STB領導供應商，在RCA品牌下第一年 即有出
貨超過一百萬台的成績，隨後Sony跟進開始零售DSS STB，其他供應 商尚包括
Daewoo、Philips、Samsung、Sanyo、Toshiba及Uniden，所有 的DSS STB製造均是從
Huges獲生產執照權，以製造他們自己的產品。
|
| | |
緊接在DirecTV之後的業者為擁有一百八十六萬四千名用戶(至九七年十月 底止)的
Primestar(為TCI、TWC、Comcast等有線電視業者所投資)，它採用 租賃STB(由GI提
供)及天線系統予用戶的方式。九七年六月 上旬，Primestar與News Corp.底定合作相
關事宜(在News Corp.與EchoStar合作 破裂之後)，Primestar將擁有ASkyB的主要衛星
軌道、兩顆衛星及其他資 產，而News Corp.將獲得Primestar十一億美元無投票權之
股份，此合併 將使Primestar(Primestar-News Corp)的勢力更為壯大。
|
| | |
EchoStar曾在九六年五月以低價的方式進攻此市場，雖然它最初用意 是想要搶奪有
線電視業者的部份市場，但它的低價策略一時之間也擾亂了 現有STB市場的一般
行情，使得DirecTV不得不以一些折扣優惠 價措施來因應。EchoStar目前用戶數約
為八十九萬五千戶，其亦發覺與DirecTV競爭 仍相當困難，後來在九七年二月底時
曾宣佈將被News Corp.併購，原 本EchoStar以為藉此可結合ASkyB(News與MCI合資
)，擁有全美最大的衛星 頻道能量，但後來因EchoStar與News Corp.間有二億美元貸
款予EchoStar，以 及CA系統/Smart Card等諸多談不攏的細節問題，致使此項合併案
發展最終仍告瓦解。
|
| | |
另一家新加入的業者是Alphastar，由於最晚切入戰局中，經營起來備感 艱辛，至
一九九七年五月廿日為止，用戶僅達五萬五千二 百一十一戶，在五月廿七日時面
臨宣佈破產的命運。至於各DBS系統所選 擇的STB及其主要供應商如表一所示。
|
| | |
目前又值年底美國DBS服務大肆促銷之際，因此每家業者莫不卯盡全力 展開各式
促銷案(可說是花樣百出，令人眼花撩亂)，為的是要吸引更多的 用戶，俾使其服
務與接取設備更普及。這些促銷方案包括有：低廉的STB/天線 費用、降低安裝費
用、贈送球賽免費票/部份免費頻道，以及其他相關贈品等。
|
| | |
接取設備的「專業安裝」，包括裝置DBS碟形天線、纜線的接通/運轉、連 接STB
與電視機等，而過去在未降價之前，安裝費平均至少一百九十九美元(甚至 更高
)。繼接取設備(STB/天線)降價後，設備安裝費用的降低則是另一波 行動，這也是
DBS服務導入更大眾市場的一重要訴求，如DirecTV和PrimeStar在 十月初至十月中
下旬，紛紛推出類似EchoStar於八、九月已 進行的促銷方案，亦即對新的用戶調降
安裝費用。DirecTV提供新的 用戶一百美元專人安裝費之折價或免費自行安裝工
具；PrimeStar則是 將安裝費降至九十九美元(Holiday Gift Pack)，並包括免費的迪士
尼頻道 和PrimeFinder遙控器贈品。
|
| | |
再者，DirecTV於十一月四日宣佈，它將免費提供九七年年底最後六週 的全國足球
大聯盟(NFL)假日票予新顧客，促銷期 由十一月十日至十二月廿一日。目前
DirecTV用戶可以獲得最後六週的假日 免費票，亦可在十二月廿一日以前，以一百
七十九美元的價格預訂九八年 一般期間的全國足球大聯盟假日票。
|
| | |
EchoStar的用戶數亦在不斷推陳出新之促銷方案下快速成長，該公司 採取的促銷手
法另二家業者亦會跟進仿照，在九月時其單月新增用戶數 高達十萬五千戶，首次
超過DirecTV(九萬五千戶)。EchoStar又於十月卅一日 針對其DISH網路數位衛星電
視系統宣佈一九九七年假期促銷 方案(Fall Install)，該促銷案自十一月一日起至十
二月卅一日止，用戶 在該期間內購買接取系統，可以選擇自行安裝工具(免費)或
由專人 安裝(折價五十美元)二種方式之一。
|
| | |
安裝困難度及費用並非是擴大DBS服務普及率的唯一障礙，事實 上，各種接收器
(STB)的成本、消費者的習性、地區性節目的可行性等， 更是其他重要影響因素，
若就用戶規模統計數字來看，至十月底止，DirecTV已 突破三百萬用戶，對於只經
營三年的DBS業者而言，已是非常輝煌的戰果。
|
| | |
當初DirecTV在開播前夕曾估算約需三百萬用戶才能使財務狀況 達到損益平衡點，
但是自從九六年EchoStar進入市場以來，不斷地施予 價格競爭，致使DirecTV也必
須補貼STB價差予製造商，再加上龐大的 促銷活動費、安裝費折扣等支出，使得
達成損益平衡點的 時間延後。至於EchoStar至十月底止有八十九萬五千名用戶，預
估將於今年底 以前可達到一百萬戶；PrimeStar則在十月底止擁有一百八十六萬四
千名萬用戶，目標是 於今年底達到二百萬用戶。雖然DirecTV已坐擁市場的大半江
山，但往後 幾年仍面臨一番硬戰，尤其是當EchoStar地區性節目開播成功，以
及
PrimeStar高功率DBS服務順利轉播之後。
|
| | |
由於國情、文化上的差異，歐洲數位衛星情況似乎較不理想，雖然 數位有線電視
或衛星在一九九六年時已是一熱門話題，其中以英國和德國為 重要的市場區域，
但由於這些國家類比STB普及率較高，而導致數位STB成長 不如預期明顯。不過總
體而言，由於數位廣播的來臨，仍提供STB製造商 一潛力的發展機會，其中數位
衛星STB的領導廠商 有Pace、Philips、Grundig、Thomson、Nokia等，預估一九九七
年 歐洲數位衛星STB累計用戶為九十八萬，到西元兩千年時將成長至五百七十三
萬戶。
|
| | |
一般而言，付費電視(Pay-TV)是數位電視服務經營方式中重要的一環，每個 歐洲
個別國家數位電視的發展情況，要視付費電視服務能否提供比.
更明顯優異的服務內容而定，譬如免費頻道的增加、英式足球等類 的運動節目，
預期是顧客比較願意訂閱的服務。
|
| | |
在歐洲數位衛星的發展上，法國應屬稍微成功的國家，該國數位衛星服務 市場是
由三大服務來推動，包括Canal Plus的Canal Satellite Numerique(九六年五月
開播)與
TPS至十一月中下旬合計有七十二萬二千名用戶、AB Sat(一千二百個收視戶)。其
中，Canal Plus與AB Sat簽定Simulcrypt協約(一種CA系統方式之協定)，讓收視戶
使
用共同的Smart Card，分別各自透過兩款相容的數位STB接收節目。
|
| | |
德國目前最大的類比頻道提供者為Premiere(基本付費服務，擁有一百卅萬 名收視
戶)，Premiere如今也開始提供數位節目(有三萬名用戶)。再者，目前德國 大部份的
電視節目(超過卅個PAL頻道)為免費的，對觀眾而言已很足夠，因此 觀眾是否願意
付費收看節目頗有疑問。
|
| | |
德國Kirch Group自一九九六年七月起 開播DF1服務，已向Nokia採購一百萬台的數
位STB，即所謂的d-Box，價格 超過六百美元。不過，德國在這場數位戰役中仍顯
得有些失敗，因為DF1開播 以來至九七上半年，只有四、五萬用戶接取其服務，
離原初預定的廿萬用戶目標 仍有一段差距，因此DF1曾於今年五月採取短期免費
贈送STB的方式，促使 其正在奮鬥中的DF1服務用戶數能增加，用戶僅須支付DF1
節目基本月費便可享受DF1服務。爾後在今年夏末時，DF1又 與Premiere進行合
併，Kirch即成為Premiere的主要控股者。
|
| | |
另外，由於德國的有線電視普及率頗高，倘若可藉由有線電視來載送節 目的話，
將對DF1有些幫助，但掌控有線電視部份的德國電信至目前為止仍拒絕載送DF1節
目。
|
| | |
義大利的表現更是可憐，由於該國的類比地面廣播預計須於今年 以前終止，因此
Telepiu被迫必須提供數位衛星服務(DSTV)。原先因 頻道數太少，後來希望藉由足
球轉播、電影及一些新的頻道來刺激收視戶數 提升，經過一年多，至目前為止
Telepiu的DSTV僅擁有八至九萬用戶。另 一項延緩收視戶數成長的原因是，數位
STB太昂貴(高達一千美 元)，因此必須降價才有可能刺激用戶數的成長。
|
| | |
西班牙的主要數位衛星服務包括有：Canal Satellite Digital(目前 已擁有十四萬名用
戶)、Via Digital(於九七年九月開播，聲稱第一個月即 吸引了十二萬八千名萬用
戶，可說是創紀錄)，現階段他們正面臨一重大問題，亦即 該國政府正企圖強迫所
有數位衛星業者(參見表二)之數位STB採用共同 的CA系統(採Multicrypt系統方式)，
結果引來 諸多的爭議。該國政府給予Canal Satellite Digital約三個月的期限來
採用
Multicrypt系統方式的CA系統，六個月的時間處置其轉換的STB。
|
| | |
英國方面，BIB(British Interactive Broadcasting)於五月七日宣佈 成立，合資成員包括
BSkyB(佔32.5％股份)、英國電 信(32.5％)、Midland Bank(20％)和Matsushita
Electronic Industrial Co.(15％)，這 家新公司將於一九九八年春天，提供觀眾二百個
數位衛星頻道和互動服務。BSkyB原本 希望在今年秋天即開始此服務，但由於新
公司的籌組而耽擱，因此 預計於九八年春天展開數位服務，至於互動服務則要等
到明年夏天。
|
| | |
BIB將投資於衛星服務，預計在五、六年後開始回收。該合資 企業將以補貼方式銷
售三百廿美元的STB予用戶，這樣的價格遠低於 歐洲其他國家，為的是要吸引更
多用戶，並使該款數位衛星STB亦有 可能調整至可接收數位地面廣播服務，其額
外升級用的調整器費用 約為六十至八十英鎊。BIB的主要服務除了主題頻道、近隨
選 視訊(NVOD)、按次/片計費(PPV)之外，尚 包括家庭購物、家庭銀行服務、旅遊/
運動訊息、訂書服務、教育 節目、可下載之電玩、接取Internet及電子郵件。觀眾
並可接收到 結合「來自衛星的全動態影像、靜態影像，以及來自電話線的靜態
影
像和音訊」之數位互動服務。
|
| | |
BIB於五月七日亦已確定其一百萬台 數位STB供應商的名單，包括Pace、
Panasonic(Matsushita的 一部份)、Alan Sugar的Amstrad，以及
Hyundai-TV/COM/Grundig。其中 值得一提的是，Matsushita可說是在這波日系廠商
進軍歐洲數位電視 市場中的大贏家，該公司藉由與BSkyB合作而領先了其競爭對
手Sony。Matsushita是 負責供應數位STB的製造商之一，它藉由Midland Bank的加入
經營，有利於STB的補貼。
|
| | |
PerfectTV是當前日本數位DBS最領先切入市場提供服務的業者，提供 近九十個頻
道，目前的用戶數為四十萬戶(如表一所列)，預定於今年底 達到五十萬用戶，一
九九八年則訂定一百萬訂戶之目標。爾後在今年底 和一九九八年將陸續進軍數位
DBS市場的包括： 日本DirecTV(1997.11)、SkyD、JSkyB(九八年春)，但是日本數位
DBS市場 究竟能否有大到足以胃納這四家業者的容量，仍值得存疑？ 根據
Understanding & Solutions的資料預估，一九九七年日本數位DBS的 銷售量將達四十
至四十五萬台之規模。
|
| | |
整體而言，數位衛星電視服務在短期內的確締造一番佳績，尤其 是美國，就此分
析其所以如此成功的原因，主要乃在於較低的技術 成本、豐富的節目品質/資源、
簡化的市場行銷戰術以及全國性品牌。不過， 儘管數位衛星電視服務如此的繁茂
成長，卻也面臨到需要克服的 相關問題，舉美國DBS來討論，包括無法收視地區
性 節目(現已有解決方案因應之)、同業間殘酷的削價競爭、Internet接取應用
服務
之競爭、第二大業者與其它業者之結盟聯合等。
|
| | |
縱然，數位衛星電視服務同業有上述問題，另外也面臨到數位有線電視、數 位多
頻道多點分佈系統(MMDS)，以及即將開播的數位地面廣播(DTT)服務等 的競爭。
在數位有線電視服務 方面，大型有線電視MSO業者持續新建與升級數位網路
或雙
向HFC網路，其最大優勢乃在於可提供地區性節目、高速數據 服務、互動性高、
電話業務；再者，軟體業鉅子微軟亦 頻頻轉投資或可能陸續投資於有線電視MSO
業者(如Comcast、TCI)，也 間接強化了有線電視的氣勢與未來之競爭力。
|
| | |
當然數位衛星業者也不是省油的燈，他們紛紛推出高速數據服務來增強競爭 實
力，譬如美國休斯集團的DirecTV於一九九六年已順勢推出DirecPC數據 服務，一
九九七年六月起另有DirecDuo升級產品，可接取Internet及二百 個DirecTV/USSB電
視頻道。DirecTV和EchoStar未來新一款的數位STB也將 具備Internet接取之功能；英於九八年春天的數位服務之後，夏天
亦將推出互動服務，亦包括高速數據服
務。
|
| | |
日本方面，PerfecTV公 司已於九七年七月對電視收視戶提供數據廣播服務，預計
於九八年春天提供PerfecPC！新服務，它將針對個人電腦用戶提供 數據服務；此
外，其競爭對手DiecTV(日)也將在一九九八年春天 瞄準電視收視戶提供數據服
務，將連結電視節目來提供諸如運動、賽馬 結果等資訊。
|
| | |
以上種種高速衛星數據服務的推出，均有助於提昇 數位衛星電視服務競爭優勢，
以對抗不可輕忽之敵－數位有線電視服務。
|
Sun Feb 24 13:17:54 CST 2013
Untitled Document
| 1.網路通資訊網路
|
網路通資訊網路 迎接直播衛星的時代－談如何接收我國的衛星數位壓縮頻道,1985
年日本就有了直播衛星；經過十年,去年(1995)泰國也開始直播衛星的服務；今年
馬來西亞更是不落人後的也隨後加入直播的行列
http://www.netc.com.tw/html/movie/cable-4.htm
| 2. ABCN
| 專為亞洲地區觀眾提供直播衛星播放系統，使用目前最先進的衛星科技－
MPEG2和DVB (Digital Video Broadcasting) 標準來壓縮數位訊號，因此可以提供觀眾
最高品質的全數位化視聽享受
http://www.mediapark.com.tw/abcn
| 3.衛星通訊全球爭霸戰
| 衛星通訊業務將是國內電信市場下一波角力的戰場，躍躍
欲試的業者已陸續出籠。
http://www.chief.com.tw/grandsoft/cm/038/afo381.htm
| 4.中華電信加入全球之星通訊計畫
|
http://web.cdn.com.tw/daily/1997/11/12/text/861112d7.htm
| 5.高速衛星直播網路正式簽約
| 中華電信與華允電訊簽定AsiaCast DirectPC合作協議，
未來將提供高速網路傳輸與資料服務。
http://www.grandsoft.com.tw/cm/050/ane508.htm
| 6.DirecPC及其加值應用服務
| DirecPC除了提供高速網際網路數據服務外，將來也
可以延伸此技術至影音視訊及多媒體服務，其潛在的發展和市場將是不容忽視。
http://www.grandsoft.com.tw/cm/049/ast491.htm
| 7.直播衛星市場的另一方熱土
| 波音公司開發出一種相位陣列(Phase Array)的天線，
讓飛機也能接收到電視的即時轉播，這種相位陣列天線為非突出式，一具造價十萬
美元，它能向外尋找衛星訊號然後加以鎖定。
http://www.grandsoft.com.tw/cm/028/ane288.htm
| 8.直播衛星業者電信市場搶攤
|
直播衛星業者電信市場搶攤,由於直播衛星(Direct Broadcast Satellite ;DBS)業者逐漸侵入
有線電視業者的基礎用戶,所以衛星接收器的製造商都加緊努力,希望能加速瓦解有線
電視基礎用戶之速度,以開發更廣大的市場。
http://www.grandsoft.com.tw/cm/040/ane403.htm
| 9.漫談衛星市場
|
說起衛星傳播，一九四五年阿瑟．克拉克Arthur C. Clark的臆想 直到現在仍為人所
津津樂道；不過，克拉克先生可能沒有料到，當年他的簡單構思已經演變成今天動
輒數十億美元的大事業。近半世紀以來，各種技藝精進，硬體設備更是複雜
http://www.bdf.org.tw/infor/magazine/satellite.html
| Telesat
| Telesat是加拿大於1969年創設的國營衛星通訊公司，於1972年發射了第一枚衛星，正式將加拿大帶入衛星通訊時代以來，Telesat已經成為眾所週知的衛星通訊界領導者。
25年來，Telesat專注於衛星地面接收系統之設計與器材的供應。 至今，Telesat已經實際經營過四種世
| 全球數位衛星電視發展概況
| 整體而言，數位衛星電視服務由於其技術成本較低、節目品質較豐富、市場行銷戰術較簡化及全國性品牌，促成該項服務短期內在全球各地締造佳績。
http://www.grandsoft.com.tw/cm/048/ama481.htm
| DirecPC及其加值應用服務
| DirecPC除了提供高速網際網路數據服務外，將來也可以延伸此技術至影音視訊及多媒體服務，其潛在的發展和市場將是不容忽視。
http://www.grandsoft.com.tw/cm/049/ast491.htm
| 衛星廣播電視法草案新變貌
| 讓經濟歸諸經濟可以使我們看得更清楚，究竟台灣需不需要一部衛星廣播電視法？(接續本刊第四十二期報導)
http://www.grandsoft.com.tw/cm/044/aru441.htm
| 日本直播衛星PerfecTV的市場戰略
| 從今年秋天開始，日本PerfecTV將正式透過日本JCSAT3號衛星推出數位多頻道節目，茲將其運作方式略作介紹。
http://www.netc.com.tw/html/movie/cable-3.htm
| 從ST-1談區域衛星應用
| ST-1可提供政府機構、公民營企業、廣播電視業、資訊及通訊業等最好的服務。
http://www.grandsoft.com.tw/cm/042/ast421.htm
Internet衛星數據傳送服務
- 各路業者逐鹿的新戰場
| Internet的快速成長促使頻寬需求愈見殷切，除了現有的有線通訊網路外，使用衛星來充當傳輸的網路提供了另一種解決方案，並能額外增加即時性一對多點之廣播式數據傳輸功能，使其應用呈現多樣化。
http://www.grandsoft.com.tw/gim/012/dtr125.htm
| 衛星通信
|
http://www.grandsoft.com.tw/cb/005/index.htm
| 亞衛二號衛星客戶一籮筐
| 亞衛二號衛星已藉由中國大陸的長征2E號火箭送上天空，將放置在東經100.5度的固定軌道上。
http://www.grandsoft.com.tw/cm/029/ane295-2.htm
| 汎亞衛星行動電話通信系統逐漸成形
| 新加坡電信媒體、新加坡電信、中國衛星發射追蹤控管、中國航太、中國電信衛星廣播以及中國聯合衛星通信等六家公司，共同籌劃一項高達六億四千萬美元的亞太行動電信(APMT)計劃。
http://www.grandsoft.com.tw/cm/029/ane291-2.htm
發展衛星通訊之業者
年代集團快捷網路6月2日正式上線
|
年代集團的E-SatExpress高速衛星直通系統已經結束測試階段，在6月2日正式推出服務，提供最少400kps的傳輸速率。
。。。網友可以在同一台電腦同時利用衛星快速的下傳網路的資料，以可以就在螢幕上另開一個小視窗，接收由年代傳送的影像，或是音樂。
http://www.eranet.net.tw
| | | | | | | | | | | | | | | | | | | |
Sun Feb 24 13:17:54 CST 2013
Untitled Document
|
低軌衛星行動通信系統(來源: http://www.grandsoft.com.tw/cb/005/index.htm)
|
| | |
衛星通信發展的初期，用低軌道行動衛星做過通信實驗，但由於當時太空技術和電子技術的水準
較低，通信效果不理想。1964年美國完成靜止衛星發射和通信實驗後，由於靜止衛星通信
系統具有一系列優點，從60年代中到現有衛星通信集中用靜止衛星通信，包括上面介紹的
行動衛星通信。但靜止衛星通信也有局限性，其一是靜止衛星離地面高度高(35786.6公里)
傳輸損耗大(6GHz頻段，損耗達200dB左右)。這就限制了地面站的小型化，地面站不可能
做到向地面行動通信手機的水準。其二是傳輸時間延遲長，通話不適之感，並不可克服。
由於太空技術的發展和電子技術的發展，利用低軌行動衛星通信的時機已經成熟。
美國提出用77顆衛星組成的低軌衛星行動通信系統，蘇聯也提出了用32顆衛星組成稱之
為“COSCON”的低軌道行動衛星通信系統。利用低軌道行動衛星實現全球個人通信，
很快就會變成現實(美國的“銥”系統計劃94年發射頭7顆衛星，97 年系統全部運行)。
|
| | |
低軌道衛星離地面高度僅幾百至幾千公里，其傳輸損耗是靜止衛星的幾千分之一，
傳輸時間延遲大大減小。所以，經過低軌衛星轉接進行全球通信的地面站可以做成地面蜂巢式
行動通信手機那樣大小。這樣任何人、在任何地點、任何時間都能夠利用手機與任何地點的
另一個人進行通信或通話。對於人口稀少，不能大量投資建設傳統通信設施的地區，低軌道
行動衛星通信系統是適合的通信系統。低軌道行動衛星通信系統、地面蜂巢式行動通信系統、
靜止衛星通信系統、地面有線公用網路、行動衛星通信系統等連網路，就能實現全球個人通信。
|
| | |
一個典型的低軌道衛星行動通信系統是美國摩托羅拉公司在1991年提出用77顆
“ 靈巧型”衛星來覆蓋全球的行動通信系統。由於銥原子外圍包含77個電子，
所以把這個系統叫做“銥系統”。從通信的角度出發可以給它一個這樣定義：
銥系統是一種全球性的數位化衛星個人通信系統，用電池供電的小型可攜式終端，
可以在世界任何地方接打電話和收發數據。各終端通過77顆低地球軌道衛星構成的
星座進行通信，供全世界範圍內數百萬使用者使用。
|
| | |
太空段由77顆“靈巧型”衛星組成。這77顆衛星分成7個組，每組11顆，分佈在圍繞地球上空，經度上距離相等的7個平面的極軌道上，從而使衛星天線的波束能覆蓋全地球表面。於是，在地球表面上任何地點、任何時間總有一顆衛星在視線範圍內，以此來達成全球個人通信。
|
| | |
每顆衛星使用的頻率範圍分為L和K兩個頻帶。其中，L頻帶是衛星直接與行動電話使用者設備進行連接的頻帶，具體採用的頻率為1.6∼1.7GHz。由於這個頻率是電波視窗範圍中最低的，所以傳播損耗較小。而K頻帶則用於衛星之間直接連接的通路工作頻率、以及衛星與地球上出口局(Outgoing Station)、入口局(Incoming Station)、匯接局(Tandem Office)等之間的連接通路工作頻率，標準的頻率範圍為18∼30GHz之間的某頻段。
|
| | |
衛星上L頻帶的波束是用相控陣列天線(Phased-Array Antenna)發出的，可以形成48個互不重疊的點波束，即在地面上形成48個覆蓋小區。其中，每個波束都是獨立工作的，可以覆蓋的地面小區直徑約為689km，能為236個同時使用行動電話的使用者服務。整個衛星行動通信系統共佔用頻頻寬度為14MHz ，在這個頻頻寬度內，可以提供283000個頻道。由此可見頻帶的利用率是很高的，這是因為採用了頻率重複使用技術的緣故。
|
| | |
因為這種系統中的衛星離地球表面高度較低，約為765km，所以叫做低軌道衛星。由於衛星離地面較近，每顆衛星能覆蓋的地球表面就比靜止衛星的覆蓋區要小得多，但仍比地面上行動通信基地台能覆蓋的面積大得多。從而使系統中衛星的覆蓋區能佈滿整個地球的表面。這時，衛星與行動通信的使用者之間的最大通信距離不會超過 2315km。這樣的距離，就可以使用小天線、小功率、重量輕的行動電話機，通過衛星直接通話。
|
| | |
低軌道衛星行動通信系統與地面蜂巢式行動電話系統的基本原理相似，都採用劃分小區和重複使用頻率的方法來進行通信。不同的是低軌道衛星行動通信系統相當於把地面蜂巢式行動電話系統的基地台安裝在天空上，一個衛星就相當於一個基地台，由於形成覆蓋小區的天線和無線電中繼器等都安裝在衛星上，所以隨著衛星的運轉，基地台、天線等都是不停地移動著的。
|
| | |
為了便於達成“銥”系統計劃和提高系統性能，摩托羅拉所屬的銥公司以後又提出了一些改進措施。其中一個改進措施是1992年12月提出的，把全系統包含的77顆衛星減為66顆，仍然是每11顆一組，但這時全球經度上距離相等的極軌道就只有6個了。另一個改進措施是把原37個點波束增加成48個點波束，以使系統能把通信容量集中在通信業務需求量大的地方。也可以根據使用者對語音或尋呼業務的特殊需要而重新分配頻道。另外，新的波束圖還能減少干擾。
|
| | |
地面段由系統控制中心(SCS)、轉接(Gateway)地面站(匯接設備站)(GWS)和使用者單元部分(使用者地面站)(ISU)組成。
|
| | |
系統控制中心主要功能是控制衛星、監視和控制網路節點、控制衛星的通信資源等。主要又分三項功能：衛星管理－包括衛星的軌道控制、故障排除，星上測試、衛星脫離星座更換新星等。網路管理－主要是監視和管理功能，如與網路結構變更有關的功能，包括路由選擇表的更新、節點的啟用和撤鎖等。還有記費、報告網路狀態等功能。通信管理－主要是為保證通信管理系統與所有衛星之間不間斷聯絡所必需的功能等。
3b
| |
轉接地面站主要功能是：控制使用者接入、完成與地面公眾電話交換網路的互連。
|
| | |
轉接站由二大系統組成，一是供使用者接入“銥”網路的地球終端站，二是負責呼叫處理和與地面公眾網路系統互連的交換設備。地球終端工作在K波段。它有三個射頻前端。一個射頻前端用於建立它與提供服務衛星之間的上行和下行線路。第二個射頻前端與下一個接受服務的衛星之間保持通信聯絡。第三個射頻前端備份用或提供太空分集用。轉接端的兩副主天線追蹤最近的兩顆衛星，保持通信的連續性。
|
| | |
每個射頻前端(射頻單元)由K波段天線收、發信機、調變解調器和分時多重擷取 (TDMA)緩衝器等組成。射頻單元由地球端終端處理機控制。該處理機根據系統控制中心提供的衛星位置數據發出天線旋轉方向的指令。
|
| | |
轉接站的交換設備的主要作用是在Ka頻段鏈路的通信負荷和公眾電話交換網路的語音/數據電路之間形成介面。其功能主要有：
3b
- 為建立電路交換連接和斷線；傳送與公眾電話交換網路R1信號方式有關的帶內線路/位址信號。
- 為建立交換連接和斷線，傳送與公眾電話交換網路7號信號有關的共通信號。
- 為公眾電話交換網路使用者提供各種帶內音和其它信號，讓使用者瞭解呼叫過程的狀態。
- 在傳送地球終端數據的電路。連接公眾電話交換網路的電路及用於傳送帶內信號的電路之間，進行PCM信號的數位交換。
- 為本地記費局收集和提供呼叫資訊。
| | |
衛星網路提供語音和數據電路，可在使用者終端與任何一個“銥”系統使用者或公眾電話交換網路使用者之間傳送資訊。
|
| | |
系統為了使業務量較小的邊遠地區小型公眾電話系統也能與“銥”系統相連接，設計了一種小型轉接站，稱為多線可搬移式單元，其功能比大型轉接站簡單，設備也簡單。
|
| | |
使用者單元部分(使用者地面站、可攜式通信設備)使用者與衛星之間的通信採用全雙工方式，QPSK調變方式，語音的編碼和解碼均採用摩托羅拉的4.8kb/s VSELP聲碼器算法。使用者的2.4kb/s鮑率數據和4.8kb/s的數位語音，採用卷積編碼(Convolutional Encoding)加以保護。
|
Sun Feb 24 13:17:54 CST 2013
|
|
href="http://www.eranet.net.tw">http://www.eranet.net.tw
