Intelligent Network
800 Free Phone
900
Universal Access Number Service
Universal Persoanl Telecommunicaitons Service
Creit Card Calling Service
VPN (Virtual Private Network)
先進服務機能
電信服務定義
Personal Mobility
Terminal Mobility
CS1 Service
傳統 Circuit Switching 網路
IN Concept
IN Concept
IN Concept
IN 網路元件
AIN Architecture
IN Advantages
SS7 Signaling Points
SS7 Protocol Stack
SS7 Protocol Stack
IN Call Model
Intelligent Network Concept Model
Intelligent Network Concept Model
Intelligent Network Functional Architecture
IN Layered Functional Architecture
IN Functional Blocks (FPH)
Intelligent Network Architecture
IN Related Information Flow
SCE Design Flow
SCE Environment
SCE Prototype
Intelligent Network Deployment Steps
IN Service Classification
智慧型網路功能集概念模型（INCM）
服務及服務機能建構順序
Feature Classification
Feature Attributes

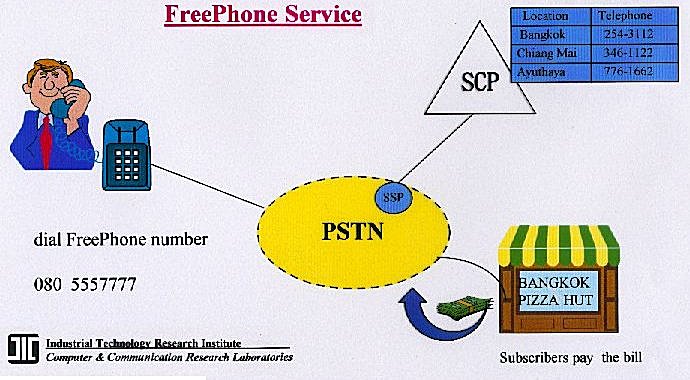

| 800 Free Phone |
|---|

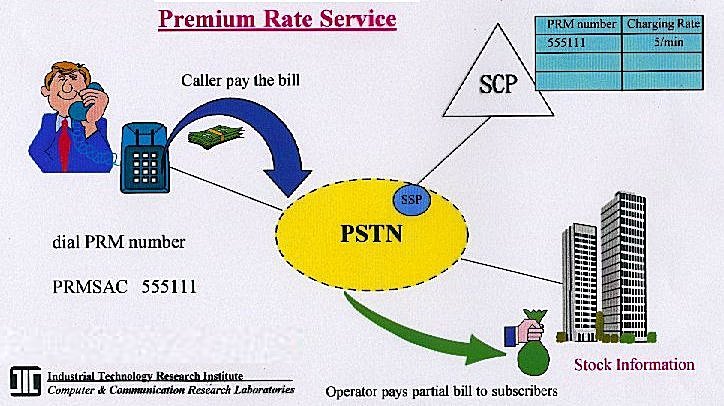

| 900 |
|---|
| Universal Access Number Service |
|---|

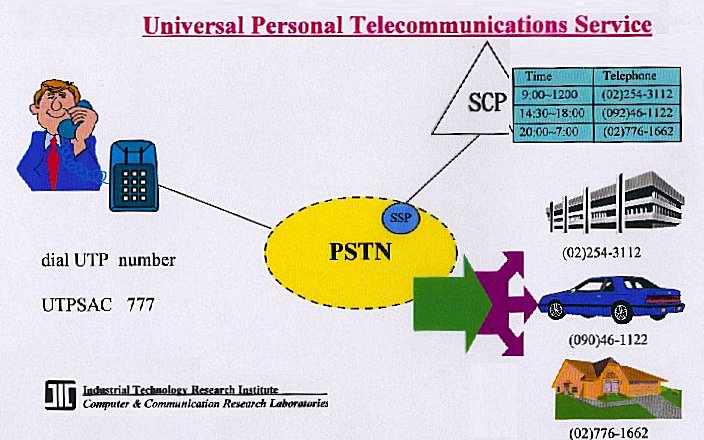

| Universal Persoanl Telecommunicaitons Service |
|---|

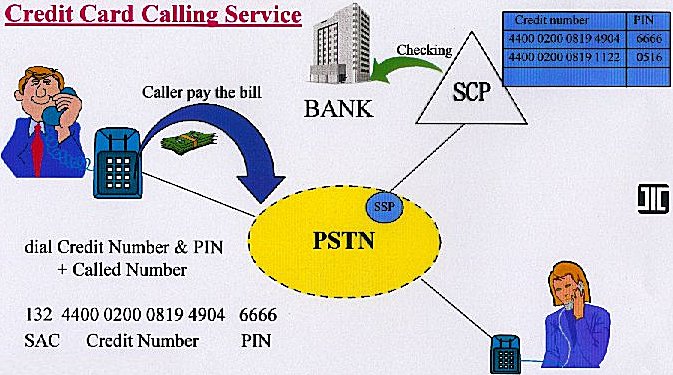

| Creit Card Calling Service |
|---|

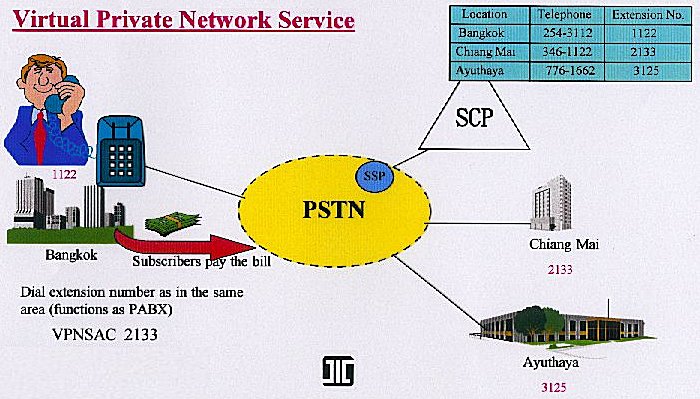

| VPN (Virtual Private Network) |
|---|
| 先進服務機能 |
|---|
| 自動回應呼叫 | （Automatic Call Back，ACB）
| 通話保留
| （Call Hold，CH）ヾ
| 呼叫擷取
| （Call Retrieve，CRET）
| 呼叫轉送
| （Call Transfer，CTRA）
| 呼叫連鎖
| （Call Toggle，CTOG）
| 話中插接
| （Call Waiting，CW）
| 會議接觸
| （Meet-Me Conference，MMC）
| 多方呼叫
| （Multi一way Calling）
| 呼叫拾取
| （Call Pick一up，CPU）
| 主叫姓名傳遞
| （calling NameDelivery，CND）
| 依要求提供服務
| （Services on-demand，SOD）
| 等待訊息指示
| （Message waiting lndication，MWI）
| 機能使用計費
| （Feature Use Charging，FUC）
| 網路間服務確認
| （Inter-Network Service Identification，INSI）
| 網路問順向費率指示元
| （Inter-Network Rate Indicator，-Forward， IMRI-F）
| 網路間反向費率指示元
| （Inter-Network Rate Indicator，-Backward， IMRI一B）
| 即時彈性計費
| （Real Time Flexible Rating，RTRR）
| 發信端身份確認
| （Originating Carrier Indentification，OCI）
| 終端身份確認
| （Terminating Carrier Indentification，TCI）
| 資源分配
| （Resource Allocation，RAL）
| 足夠資訊傳遞
| （Delivery of Complementary Information，DCI）
| 服務指示
| （Service Indication，SIND）
| 服務安排
| （Service Negotiation，SNEG）
| 指定轉接
| （Call Forwarding，CF）
| 寬頻ISDN點對點多重接續
| （B-ISDN Multiple connections Point to Point，Bi-MCPP）
| 多方寬頻ISDN
| （B-ISDN Multi-casting，BI-MCAST）
| 寬頻ISDN會議
| （B-ISDN Conferencing，BI-CONF）
| 呼叫接續超過設定時間
| （Call Connection Elapsed Time Limitation）
| 特殊設施選擇
| （Special Faciliyty Selection，SFS）
| 雙重控制啟動同步性機能
| （Concurrent Features Activation with Bi-contro1，CFA-BC）
| 用戶化呼叫迂迴
| （Customised Call Routing，CCR）
| 網路間服務檔案訊問
| （Internetwork Service Profile Interrogation）
| 網路間服務檔案修正
| （Internetwork Service Profile Modification）
| 網路間服務檔案轉送
| （Internetwork Service Profile Transfer）
| 網路間重建來話端UPT用戶登錄
| （Internetwork Reset of UPT Registration for Incoming Calls）。
| |
|---|
| 電信服務定義 |
|---|
|
移動性服務（Mobility）
|
|
增強用戶在使用網路所提供之電信服務時， 個人或終端設備能在網路
中自由移動而使電信服務更具有彈性。
|
|
網路間免費電話（Internetwork Freephone，IFPH）
|
|
IFPH服務提供免費電話號碼供用戶在不同網路上
均可撥叫使用：用戶申請網路間免費電話時，
填註用戶特定資訊（Customer Specific Information），
指定該用戶之相關網路組態，以供不同網路參考。
|
|
網路間付費諮詢 (Internetwork Premium Rate， IPRM)ヾ
|
|
IPRM服務提供分屬不同網路之主、被叫二端，
透過雙向、交談式（Interactive）方式以進行通訊；
並對主叫端進行特定費率之計費作業。服務提供者
透過付費諮詢電話來創造利潤，而用戶則透過撥叫付
費諮詢電話號碼以獲取資訊，互蒙其利。
|
|
網路間大量呼叫（Internetwork Mass Calling， IMAS）
|
|
IMAS服務提供在相同時段內所產生受信點為其他網路
一群特定號碼的大量話務。此服務主、被叫二端分屬
不同網路，通訊方式為單向、非交談式；特定時段內
完成蒐集所有電話之代表意見後，由系統彙總結
果通知該服務之提供者。
|
|
網路間電話投票（Internetwork Televoting， IVOT）
|
|
IVOT服務提供以電話網路進行公眾意見調查的方法。
此服務／資訊提供者以不同電話號碼，分別代表不同的
公眾意見，並透過電話網路蒐集各項意見之支持者。特定
時段內完成蒐集公眾意見調查後，由系統彙
總結果通知該服務／資訊提供者。
|
|
通用虛擬網路服務（Global Virtual Network Service， GVNS）
|
|
是一種通用性質之虛擬專用網路 (Virtual Private Network，VPN)
服務，可經由公眾電話交換網路(PSTN)、
整體服務數位化網路（ISDN）提供給消費者使用。
|
|
忙線接通（Completion of Call to Busy Subscriber，CCBS）
|
|
主叫端用戶之服務呼叫對象為忙線狀態時，無須
重覆進行呼叫建立；此服務機能在被叫端解除
忙線狀態後，自動進行二端之接續。
|
|
會議電話（Conference Calling，CONF）
|
|
提供一群用戶共同參與多方呼叫（Multi一party Call）服務。
|
|
通話保留（Call Hold，CH）
|
|
此服務提供用戶保留現有通話，並播放語音通知
對方；在此狀況下，用戶可繼續建立新的呼叫，
或恢復原保留通話。
|
|
呼叫轉送（Call Transfer， TRA）
|
|
保留現有來話端之通話，並以播號音（Dial Tone）
通知對方進行呼叫轉送：在輸入新受信點之號碼後
（通常透過服務邏輯提供），原用戶將據以繼續建立
新的呼叫。
|
|
話中插接（Call Waiting，CW）
|
|
此服務允許用戶通知已在進行通話之被叫端有關
網路中新產生之來話：在被叫端用戶要求之條件下，
該用戶可選擇與新、舊二端來話分別進行通話。
|
|
熱線（Hot Line，HOT）
|
|
熱線服務允許用戶不必輸入被叫端號碼，而逕行
接通該用戶預設之被叫端；此服務所參考之路由資訊，
需預先設定於網路中。熱線服務被叫端可申請過濾熱線
服務來話，以確保該服務僅能由特定用戶產生。
|
|
多媒體（Multimedia，MMD）
|
|
此服務允許用戶以語音、資料、影像、及視訊混合
方式，進行整體性之通訊。由於各種資訊來源不同，
在進行多媒體服務時，「如何同步控制資訊之傳遞？
如：多對一或一對多之Source-Recipient關係」，
便成為首要待突破之技術。此服務用戶可依照自己之
喜好、或被叫端終端設備之差異，重組資訊傳送項目。
|
|
終端主碼保護（Terminating Key Code Protection， TCKP）
|
|
此服務允許用戶透過特別定義之固定碼以過濾來話。
發話端用戶需額外輸入上述固定碼，以繼續建立呼叫；
否則會接收到，忙線音之指示。
|
|
訊息貯存與轉接（Message Store and Forward，MSF）
|
|
提供用戶透過網路將相關訊息分送至多個目的點，
訊息種類可含括語音、資料、影像、及視訊混合等方式；
用戶可預先決定訊息分送之時間及方式。
|
|
以上十五種電信服務中，以移動性服務的定義最為完整，
|
| Personal Mobility |
|---|
|
IN服務由服務機能組合而成，組成方式依服務特性分成核心服務機能
（Core Service Feature）及選項服務機能（Optional Service Feature）。所
謂核心服務機能是構成該服務之必要項目，缺乏此服務機能，便不足以提供
完整而具商業性的電信服務。選項服務機能之目的在增強原電信服務功能，
並不影響原電信服務的商業性。本節將歸併個人移動性機能及終端移動性機
能含有之核心服務機能加以說明。
|
|
個人移動性機能（Personal Mobility）
|
|
所謂「個人移動性」允許用戶在任何網路接取點（Access Point)使用
電信服務，此用戶亦可按照自己之需求來定義專屬個人之用戶檔（User
Profile）內容；當網路偵測到該用戶所產生之服務呼叫時，即遵循用戶檔規
定以進行呼叫接續，籍以達到滿足用戶對電信服務之需求。「個人移動性」
機能之定義，由下述十項核心服務機能組成。
|
|
用戶確認（User Authentication， UAUT）
|
|
提供用戶與網路問相互認証程序。
|
|
用戶登錄（User Registration， UREG）
|
|
提供用戶透過終端設備進行登錄作業，以進行呼叫接續：而終端設備
可以是任一網路接取點。用戶登錄包含來話呼叫登錄（In-call
Registration）、及去話呼叫登錄（Out-call Registration）二項。網
路終端進行來話呼叫登錄後，在用戶所選定的時間內所有來話均迂迴
至該終端；此服務機能可同時提供多個用戶進行相同終端設備之來話
呼叫登錄作業。去話呼叫登錄後，在用戶所選定的時間內、由該特定
網路終端所撥叫之去話均計費在該用戶：此服務機能允許用戶同時進
行多個終端設備之去話呼叫登錄，但同一終端設備、同一時間僅允許
該用戶提供一個去話呼叫登錄。
|
|
安全應答（Secure Answering， SANSW）
|
|
被叫端用戶可選擇不應答來話，除非該用戶重新確認接受應答此一來
話。
|
|
跟隨呼叫（Follow-on Calling， FOC）
|
|
用戶在連續產生多個呼叫時，僅需在第一次呼叫之前進行授權認証等
程序。
|
|
彈性主叫端授權（Flexible Origination Authorisation， FOA）
|
|
具有IN能力之主叫端交換機在建立呼叫之前，可依照網路擁有者或網
路用戶所指定之程序，進行主叫端授權之查核，以決定是否繼續建立
該呼叫。FOA服務機能應用在個人及終端服務，以提供用戶進行主叫端
授權控制之過程。
|
|
彈性被叫終端授權（Flexible Termination Authorisation，FTA)
|
|
具有IN能力之被叫終端交換機在建立此一呼叫時，亦可依照網路擁有
者或網路用戶所指定之程序，進行被叫終端授權之查核，以決定是否
繼續建立該呼叫。FTA服務機能也同時應用在個人及終端服務。
|
|
貯存訊息提供（Provision of Stored Messages，PSM）
|
|
當服務用戶重新登錄其網路區位資料時，網路會自動傳送先前貯存訊
息至該用戶端。
|
|
多重終端位址登錄（Multiple Terminal Address Registration）
|
|
允許用戶登錄多重終端位址：即網路依照該用戶之設定規則，轉接到
一個以上之終端位址。該用戶可設定將來話同時轉接到所有終端位
址，或按既定順序規則，依序轉接。
|
|
未接通來話身份顯示（Intended Recipient Identity Presentation）
|
|
允許用戶知道來話端相關資訊：當網路中有一個以上之UPT用戶同時來
話時，配合安全應答服務機能之使用，用戶可選擇受話。
|
|
來話呼叫閉塞／閉塞解除（Blocking／Unblocking of Incoming Calls）
|
|
即使非UPT用戶之第三者，亦有能力針對其終端設備上之來話呼叫，進
行閉塞或閉塞解除之管制措施。
|
| Terminal Mobility |
|---|
|
終端移動性機能（Terminal Mobility）
|
|
所謂「終端移動性」是提供用戶終端設備與固定網路接取點間之聯繫
管道，並藉之達到用戶可自由地在網路中移動之目標；不管用戶是否正在進
行服務呼叫，具備「終端移動性」能力的網路均可正確地偵測到在服務範圍
內之終端設備。「終端移動性」機能之定義，由下達八項核心服務機能組成。
|
|
終端確認（Terminal Authentication，TAUT）
|
|
提供終端設備與網路問相互認証程序。
|
|
無縫式互換（Seamless Handover， S-HOV）
|
|
允許行動通訊終端在任意改變網路接取點時，用戶不會感受到該電信
服務產生不連續性或服務品質降低等情形。
|
|
網路內互換（Intra-Network Handover， HOV-A）
|
|
允許行動通訊終端在網路內任意改變其網路接取點。若網路資源缺乏
時，會透過服務品質降低或中斷該呼叫等管理程序，以確保網路可及
性。
|
|
網路間互換（Inter-Network Handover， HOV-R）
|
|
允許行動通訊終端在不同網路中任意改變其網路接取點。若網路資源
缺乏時，會透過降低服務品質或中斷該呼叫等管理程序，以確保網路
可及性。
|
|
區位管理（Location Management， LOCM）
|
|
提供四項有關行動通訊終端之管理功能：包括通知新網路有關本終端
之位址、通知相關網路有關本終端之可及狀態（Reachable Status）、
更正網路中現有區位資訊、及網路或終端失敗後之重新登錄。
|
|
區位判定（Location Determination， LOCD）
|
|
判定用戶或行動通訊終端現在所屬之區位，以提供到達被叫端所需之
位址資訊。
|
|
無線傳呼（Radio Paging， RPAG）
|
|
提供單方向之個人選擇性呼叫，包括提供振鈴或攜帶文、數字方式之
傳呼。
|
|
無線緊急呼叫（Emergency Calls in Wireless）
|
|
是一種高優先權之呼叫，能立即連接被叫端不必停止進行中之呼叫，
亦無需進行終端確認、用戶確認等動作。
|

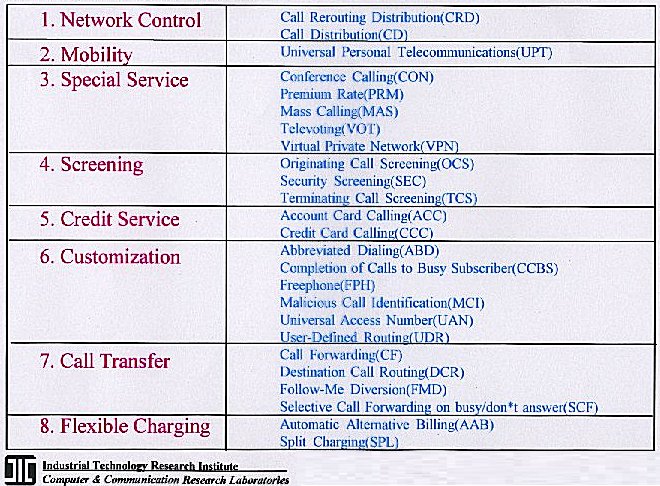

| CS1 Service |
|---|

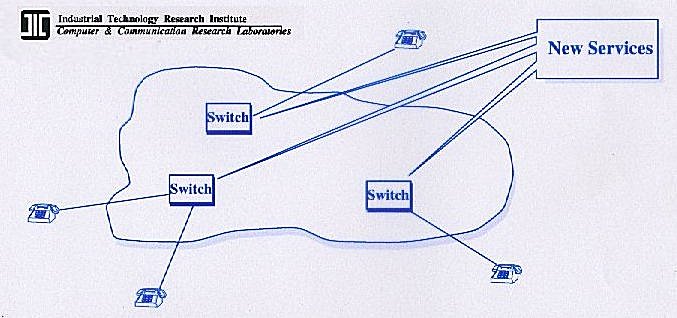

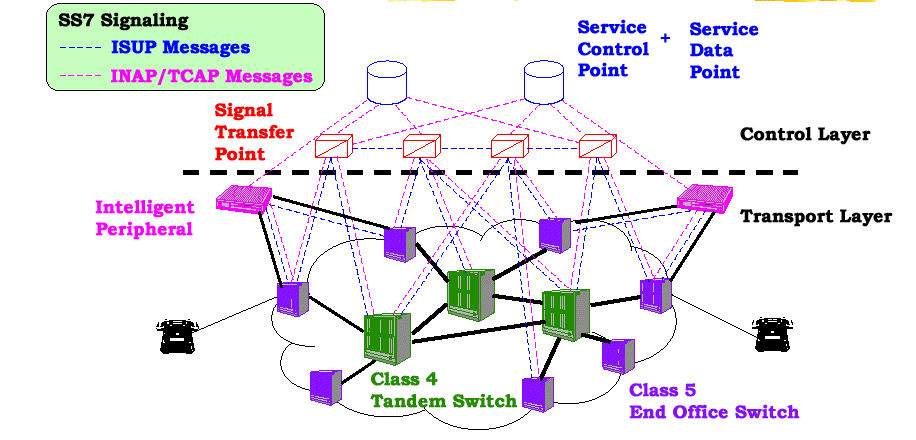

| 傳統 Circuit Switching 網路 |
|---|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IN Concept |
|---|
| IN Concept |
|---|
| IN Concept |
|---|
| IN 網路元件 |
|---|
| SSP | Service Switching Point | switching, signaling, routing, service invocation
| STP
| Service Transfer Point
| signaling, routing
| SCP
| Service Control Point
| service logic execution
| SDP
| Service Data Point
| subscriber data storage, access
| IP
| Intelligent Peripheral
| resource such as customized voice announcement, voice recognition, DTMF digit collection
| |
|---|

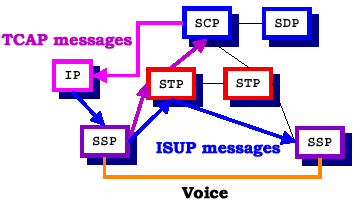

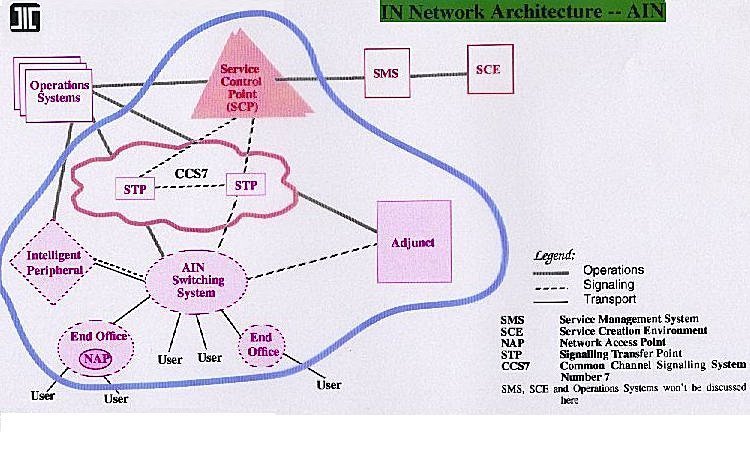

| AIN Architecture |
|---|
| IN Advantages |
|---|
| Business Need | IN Response
| Rapid Service Deployment
| Service Logic Separation | Generic Switch Capabilities Reduced Deployment Risk | Better Match to Specific Need
Rapid Prototyping/Trial | Simplified Ubiquity Customer Needs
| Customizable Service Logic
| Cost Reduction
| Reusability of Generic Elements
| |
|---|
| SS7 Signaling Points |
|---|
| SS7 Protocol Stack |
|---|
| SS7 Protocol Stack |
|---|
| INAP | IN Application Part | | MAP
| Mobile Application Part
| | TCAP
| Transaction Capabilities Application Part
| |
SCCP
| Signaling Connection Control Part
|
|
MTP
| Message Transfer Part | Level 3 |
MTP
| MTP | Level 2
Providing error detection/correction and sequenced delivery of the SS7 messages
| MTP
| MTP | Level 1
Defining the physical, electrical,and functional characteristics of the digital signaling link
| |
|---|

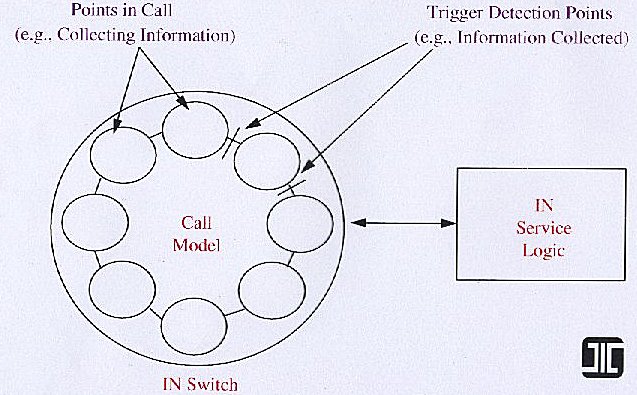

| IN Call Model |
|---|

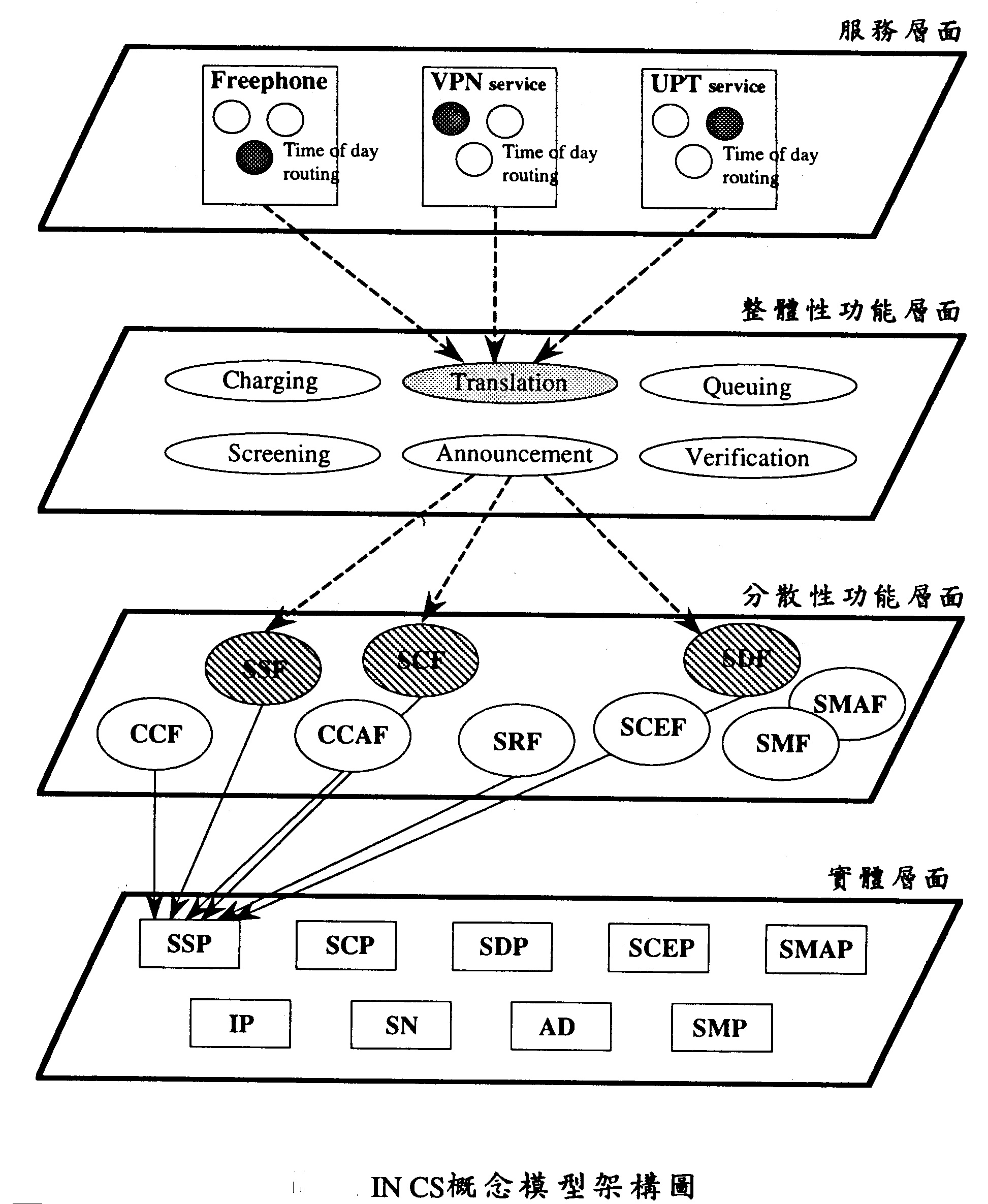

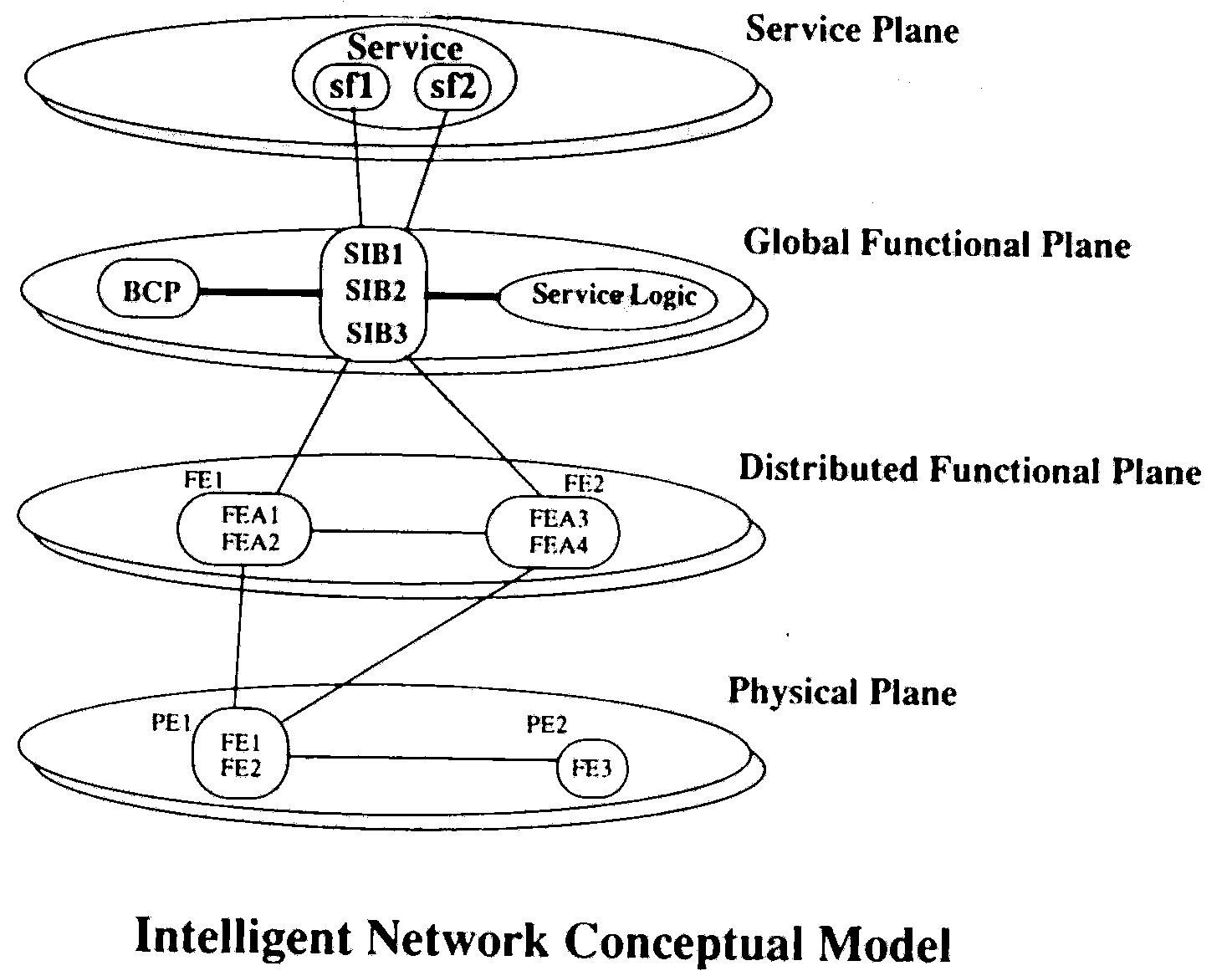

| Intelligent Network Concept Model |
|---|
| Intelligent Network Concept Model |
|---|

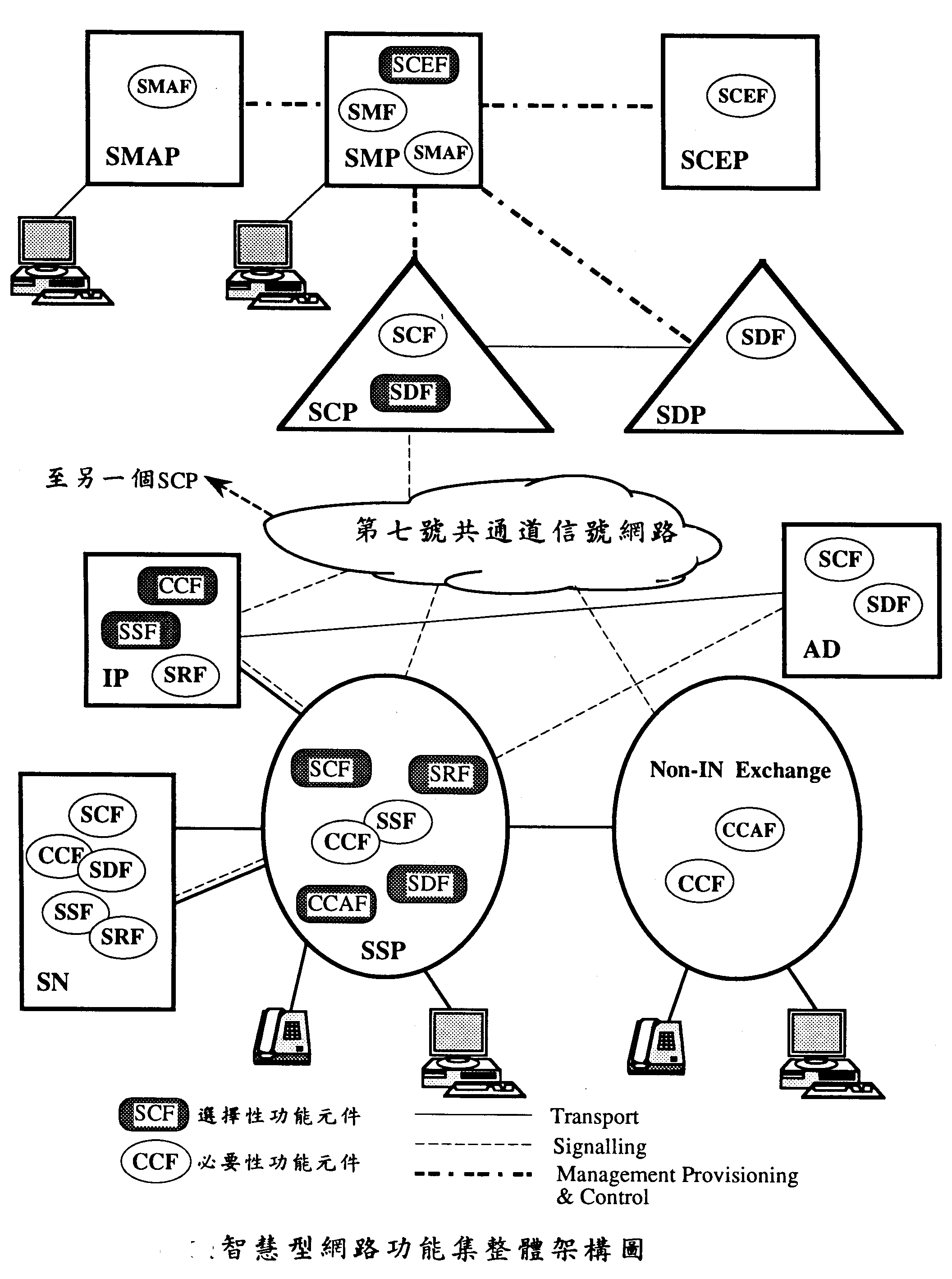

| Intelligent Network Functional Architecture |
|---|

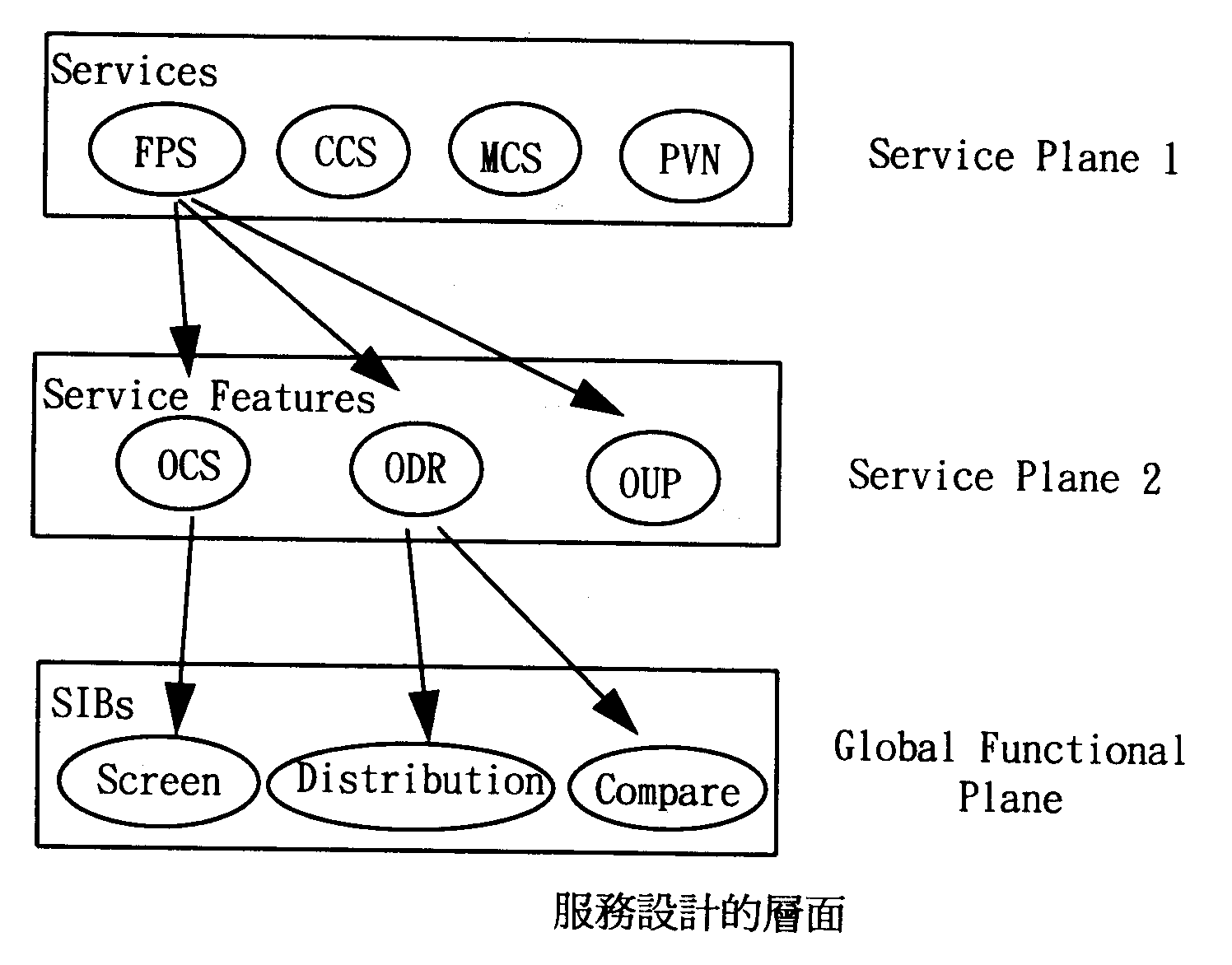

| IN Layered Functional Architecture |
|---|

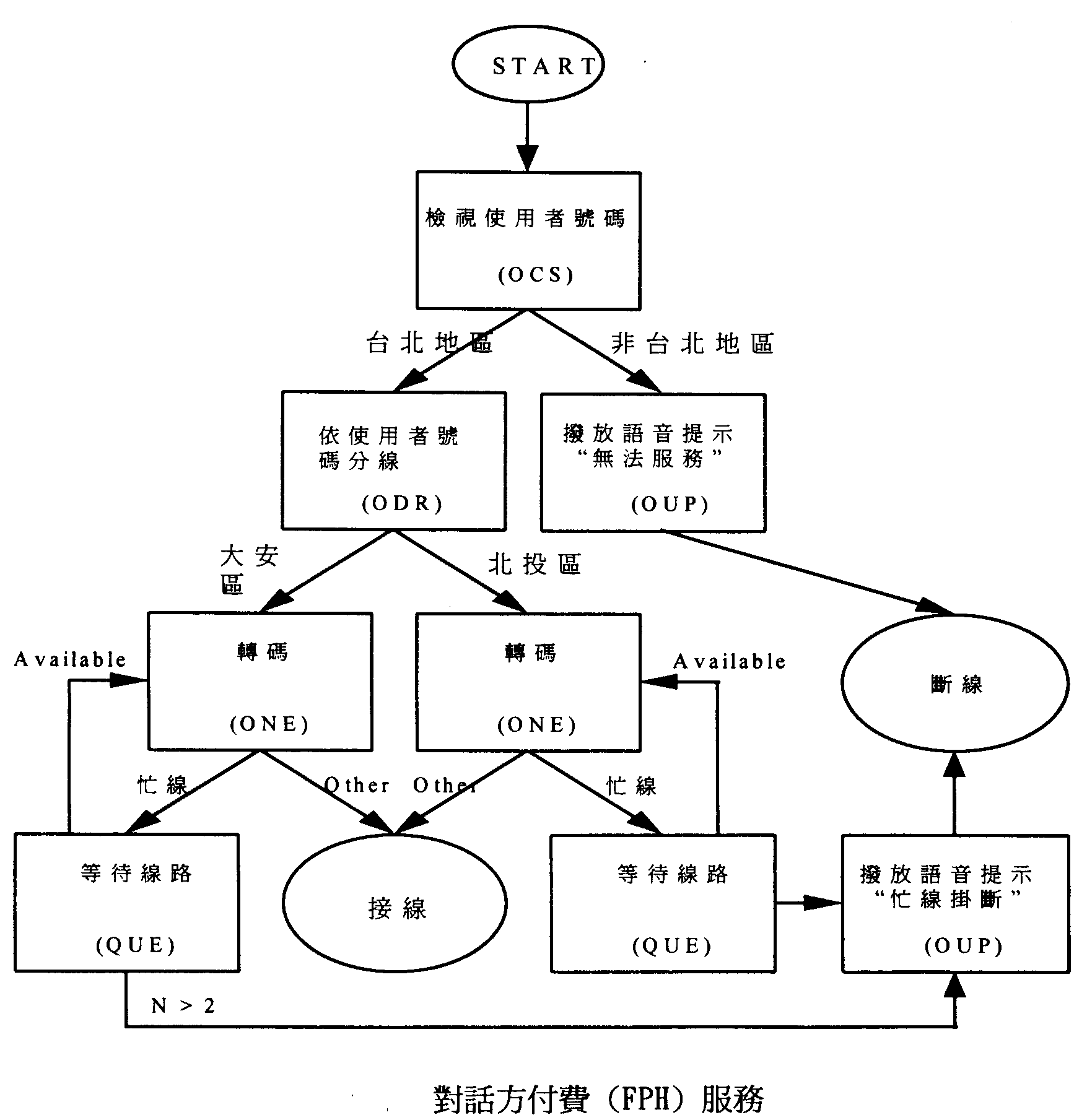

| IN Functional Blocks (FPH) |
|---|

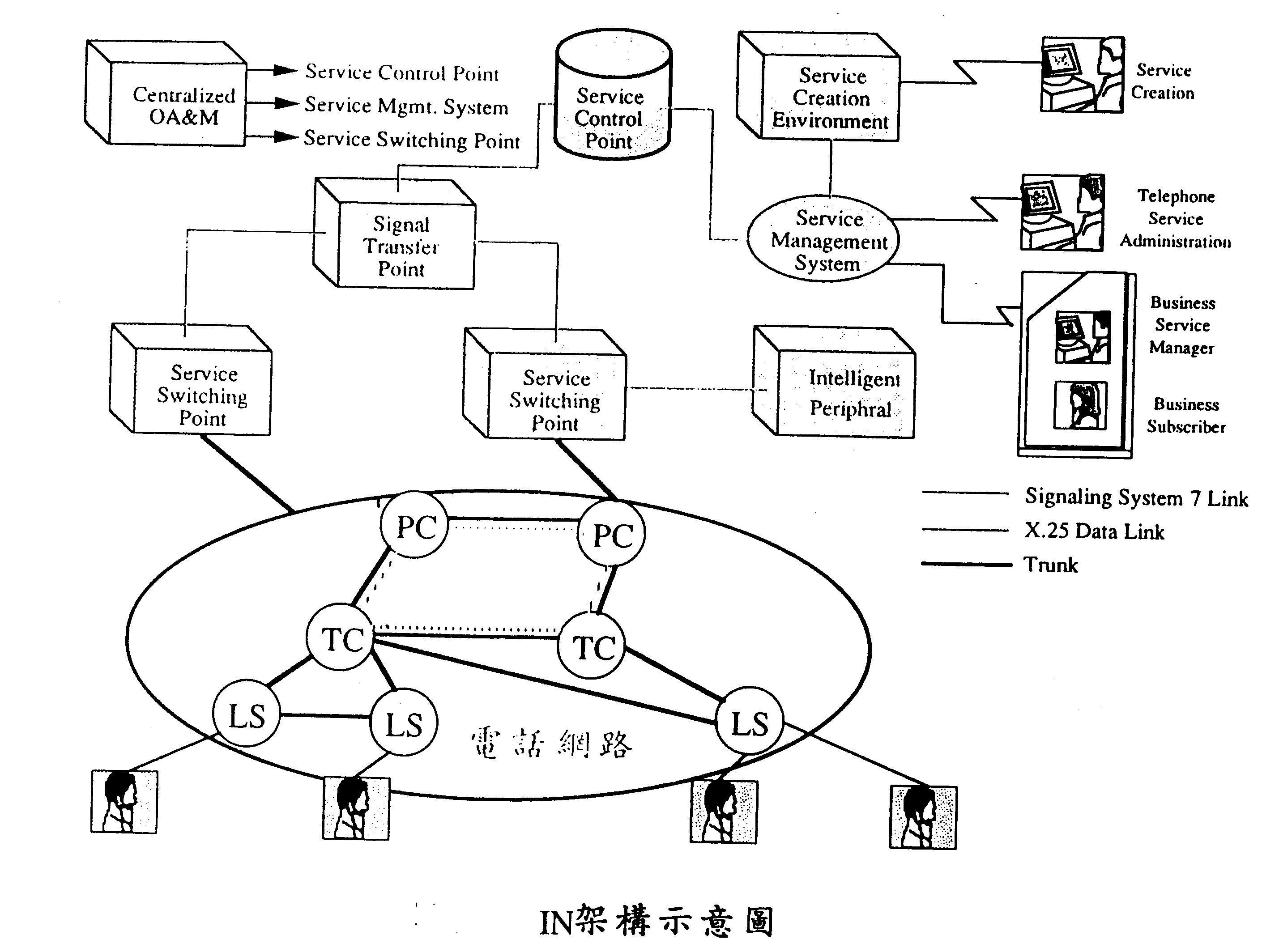

| Intelligent Network Architecture |
|---|

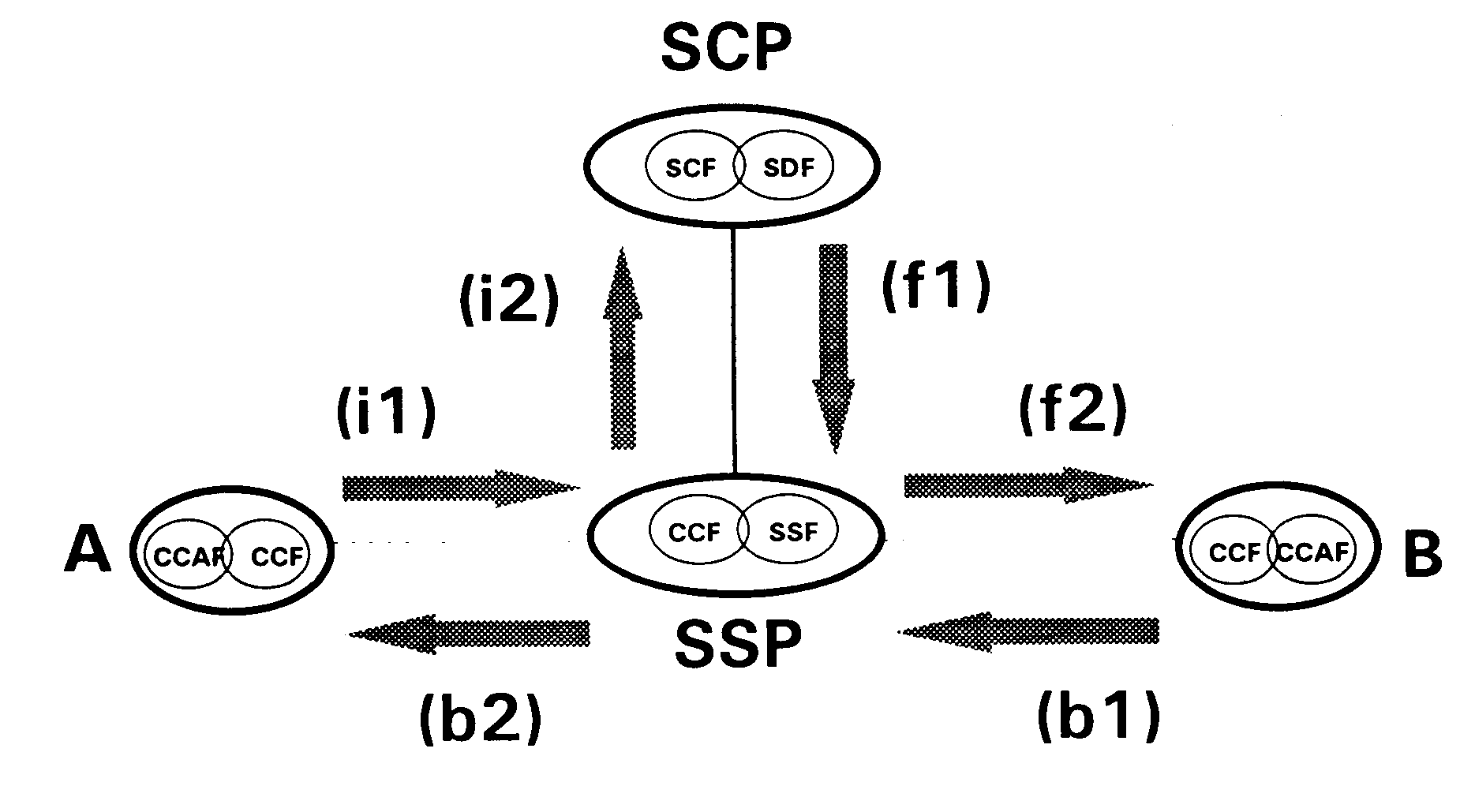

| IN Related Information Flow |
|---|
| SCE Design Flow |
|---|
Requirement Analysis
| Service Specification
| Service Development
| Service Simulation
| Service Verification
| Test
| Deployment
| |
|---|

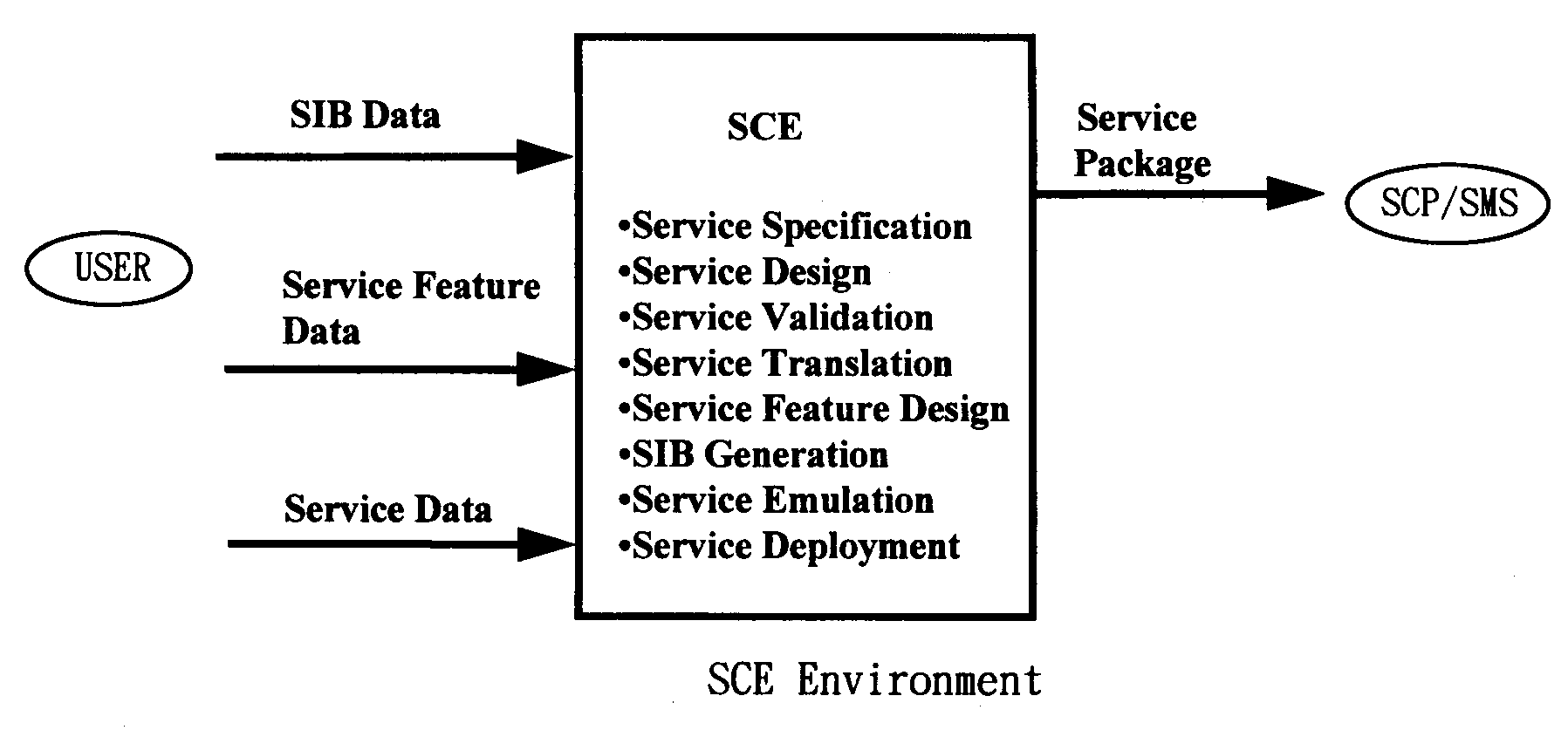

| SCE Environment |
|---|
| SCE Prototype |
|---|
| Intelligent Network Deployment Steps |
|---|

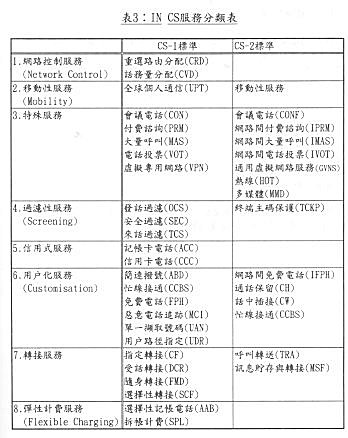

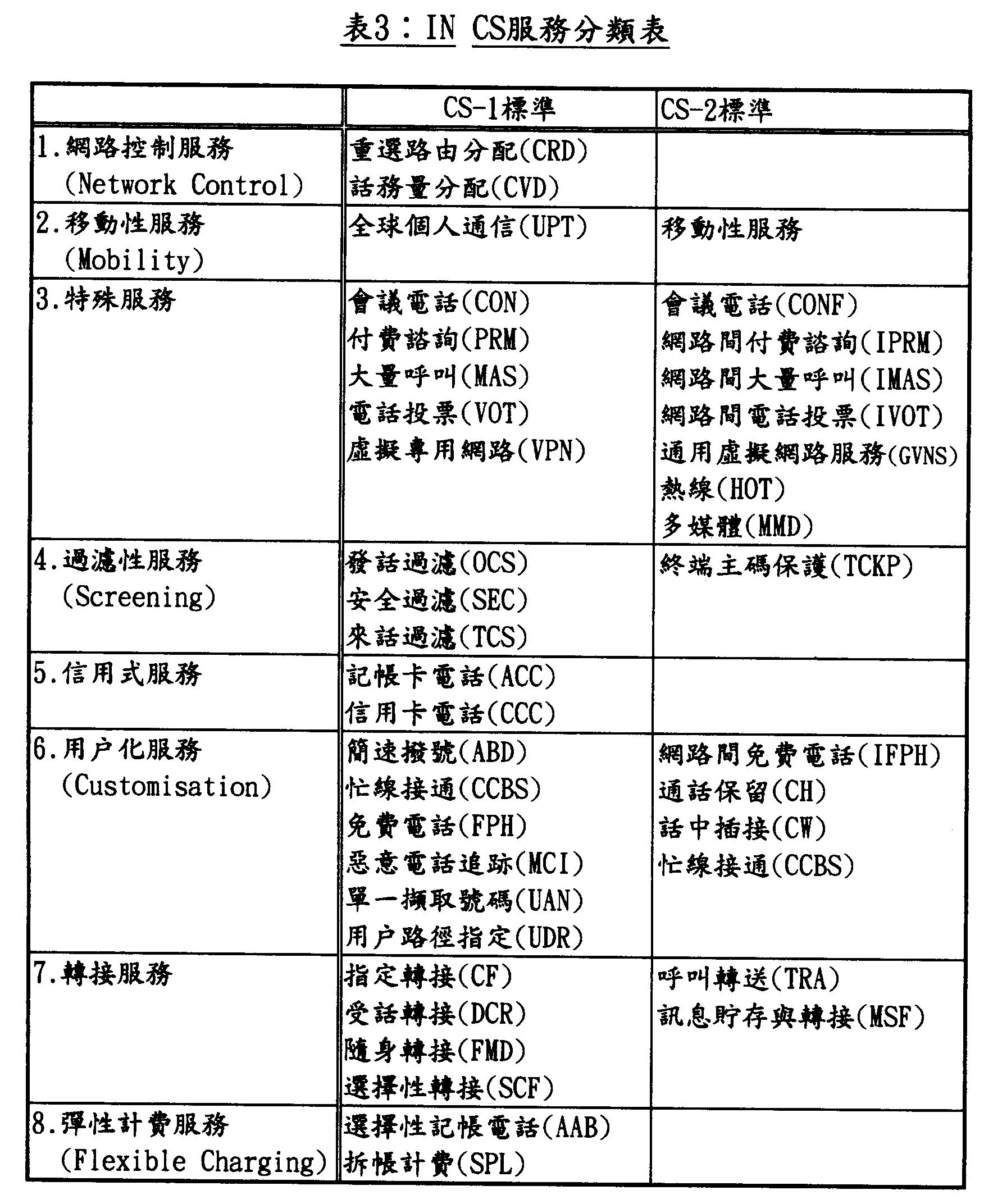

| IN Service Classification |
|---|
| 智慧型網路功能集概念模型（INCM） |
|---|
|
ITU-T Proposals
|
|
1993年公佈「智慧型網路第一階段功能集（IN CS-1）建議書」
|
|
1994年NETSI有關IN CS-2建議書草案公開
|
|
1997年公佈IN CS-2;
|
|
CS-2服務與服務機能定義
|
|
CS-2是ITU-T將公告之第二代智慧型網路標準，
|
|
以實現全球個人通信（UPT）服務為重要目標。
|
|
提出了十四種IN新服務，及五十三項服務機能。
|
|
CS-2服務分類與定義
|
|
服務分類
|
|
CS-2功能集標準具有服務創作及服務提供（Service Provision）的架構概念
|
| 電信（Telecommunications） | 服務管理（Service Management） | 服務創作（Service creation） |
|---|
|
電信服務:
|
|
服務提供者 (Service Provider) 在特定地區透過智慧型網路
提供服務用戶（Service Subscriber） 使用的一種資訊電信服務。
|
|
服務管理服務：
|
|
提供服務用戶以滿足其對電信服務之參與、控制
、監督等需求之服務，目前尚未有明確定義。
|
|
服務創作服務：
|
|
僅提出構想，目前尚未有定義。
|
|
由於服務管理及服務創作服務尚未有明確定義， 故以下將僅限於電信服務。
|
| 服務及服務機能建構順序 |
|---|
|
CS-2提出了十五項新服務及五十三項服務機能，並採四階段不同優先
順序規劃方式，逐步建構各項服務及服務機能。CS-2以實現全球個人通信
（UPT）服務為重要目標，有關構成UPT服務所需要之服務機能、服務組件等項
目，已優先定義完成。
由於ITU-T每四年公佈乙次標準建讓書，CS-2預定於1997年公佈，故以
下所稱CS-2規範應用時程係指CS-2公佈後至CS-3公佈這一段時間。
|
|
第一階段：
|
|
建構IN CS-2規範中實體架構、通訊規約、以及所有IN CS-1
規範包含之項目。至於技術發展較為困難項目，將延至後續階段。
|
|
第二階段：
|
|
在IN CS-2規範應用時程內，進行研究並完成定義之服務組
件、及其對功能架構影響等項目。此階段項目所對應的實體架構及通
訊規約須在CS-3才可完全提供。
|
|
第三階段：
|
|
在IN CS-2規範應用時程內，僅進行研究之服務組件、及其
對功能架構影響等項目。此階段項目所對應的實體架構及通訊規約須
在CS-3才可完成定義及提供。
|
|
第四階段：
|
|
係優先順序最低者；在IN CS-2及CS-3規範應用時程內，所
進行之研究項目，主要以多媒體服務及寬頻一ISDN（B-ISDN）及用戶化
程度較高之服務機能鳥主，將在本階段項完成定義。

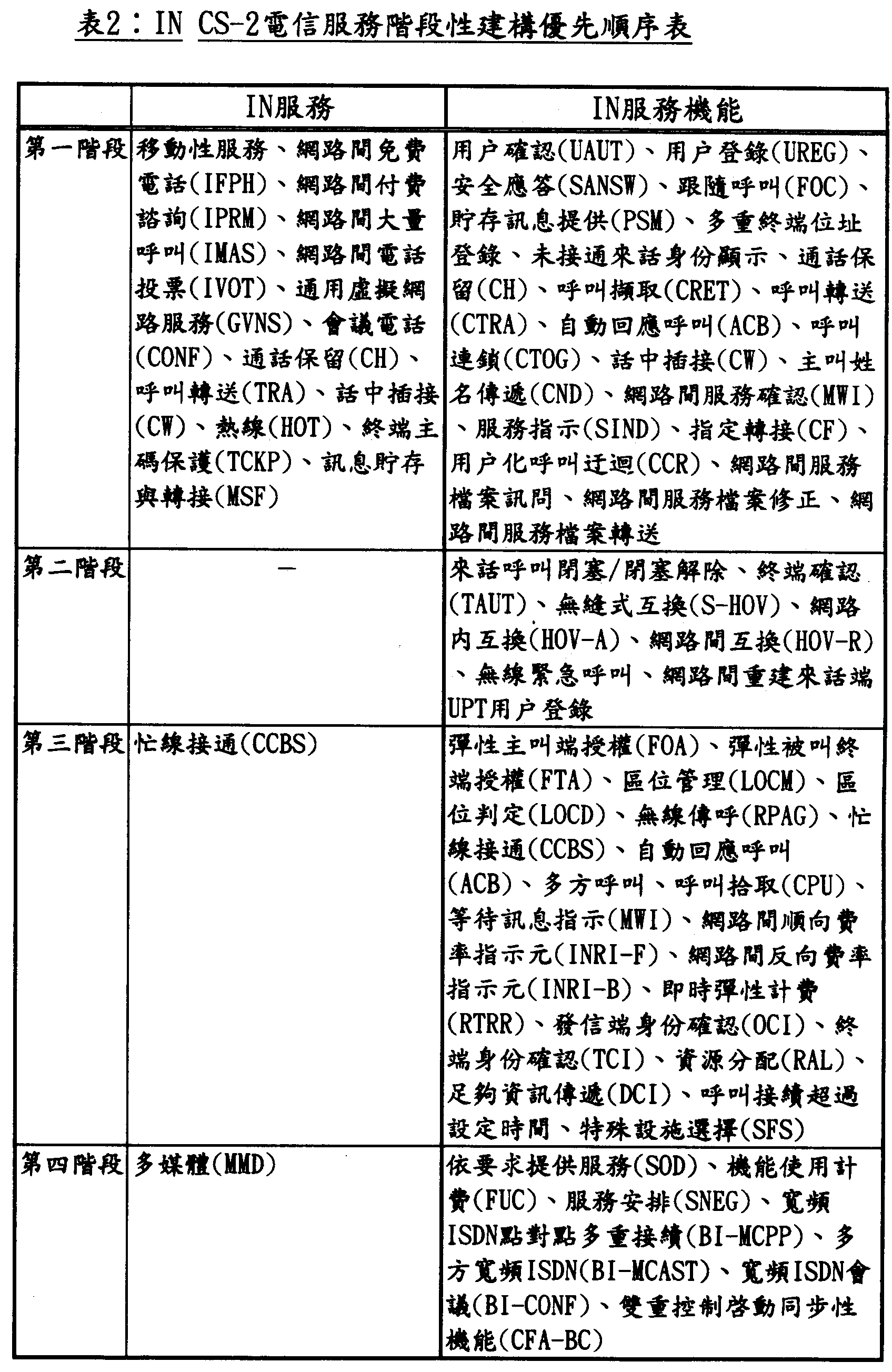

上述十五項新服務及五十三項服務機能建構優先順序彙總如表2所示。
|
| Feature Classification |
|---|
| Feature Attributes |
|---|
