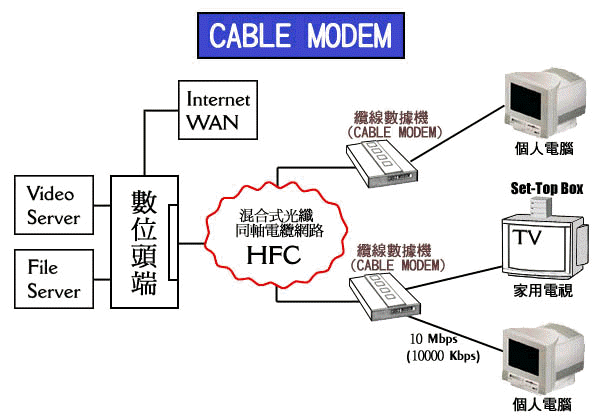

有線電視寬頻網路是採用「光纖同軸混合網路」架構(Hybird Fiber Coaxial,
HFC)，具有750MHZ的高頻寬，即包含了光纖及同軸電纜線的網路。這種網路是
以光纖為骨幹，每條光纖採用環狀結構連接，以確保一條網路斷線時，另外一
條網路仍能傳遞資料。光投落點為光轉電訊號的地方，大約每1000戶設立一個
光投落點，光投落點以下，則採用750 MHz同軸纜線連到用戶的家裡。顧名思
義，其網路中包含了光纖及同軸電纜所組成。光纖由有線電視頭端機房出發，
提供高速連接至接近住戶的區域，通常稱為光纖節點 ( Fiber node ) 。再以
同軸電纜（即常見的第四台電纜線），連接至用戶家中。另外藉由網路之提昇， HFC
網路亦可提供雙向的寬頻傳輸。
|
|---|
(1) 對用戶而言，是利用分配器將有線電視的線路一分為二，一條接至電視機，
(2) 電視機會將網路上的Internet信號與電視節目信號分離，電視節目信號傳
(3) 送至電視機，而將Internet信號丟棄， 另一條接至Cable Modem ， Cable
(4) Modem會將網路上的Internet信號與電視節目信號分離， 將Internet信
| (5) 號送至個人電腦上，而將電視訊號丟棄。
| | | | |
|
Cable Modem隨製造商之不同，其下行（downstream）速率通常可達30Mbps，

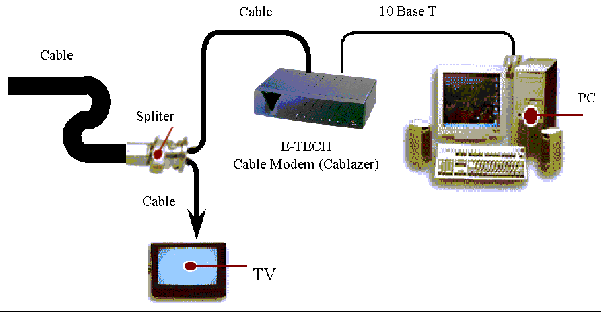

而上行（upstream）速率通常可達10Mbps 。有線電視訊號進入家中後，經由
一分配器（Splitter），一端仍接上電視， 另一端則連上Cablemodem，經過一
乙太網路卡（EthernetCard），連接至個人電腦，即可供用戶上網，且完全不影
響有線電視之正常收視。
|
|---|
