⊕ 電容器原理

    任何兩個金屬板(不論大小）， 中間隔開（中間可為任何絕緣體)， 即構成一個電容器

      電容器之一面如果有正電荷，另一面有負電荷，因正負相吸， 這些正負電荷會負相吸引，而儲存在電容器中，此即電容器名稱之來源

      電容器相關參數為 電容量，儲存的電量，裡面的電壓，所儲存的能量等

      將電容器可以比擬成一個水桶，可以比較容易理解相關參數之間的關係
      電容量 (C) 水桶直徑
      儲存的電量 (Q) 儲存水量
      裡面的電壓 (V) 水面高度

      最重要的一個關係式為 Q=VC 或 V=Q/C

      以V=Q/C 為例，可以想像成 水桶的水面高度等於總水量除以水桶直徑， 如此講很容易理解電容器各項參數之間的關係

      電容器裡面儲存的能量為每一個電荷上的電壓，相當於水桶所儲存的位能.

      W=1/2 QV = 1/2 CV 2

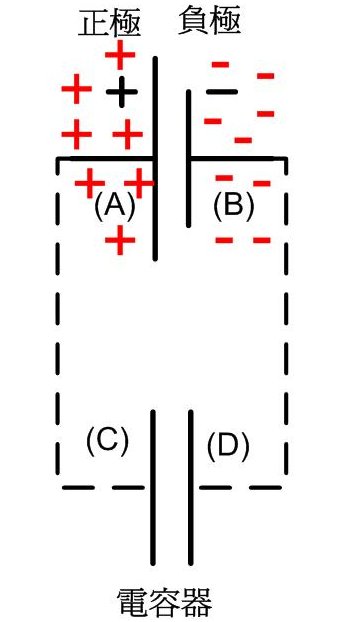

    電池內部的化學物質會不斷的產生正負電荷，堆積在 正負端點上

    當電池接上一個電容器的瞬間，會有電流產生
    （電子的流動，即為電流)

      （此時，相當於短路）

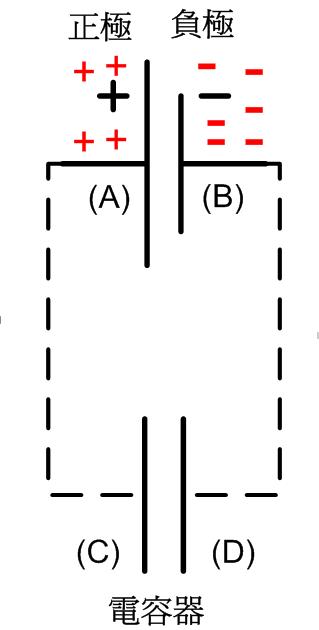

⊕ 電池接上電容器


      (A) 接上 (C)，

      (B) 接上 (D)

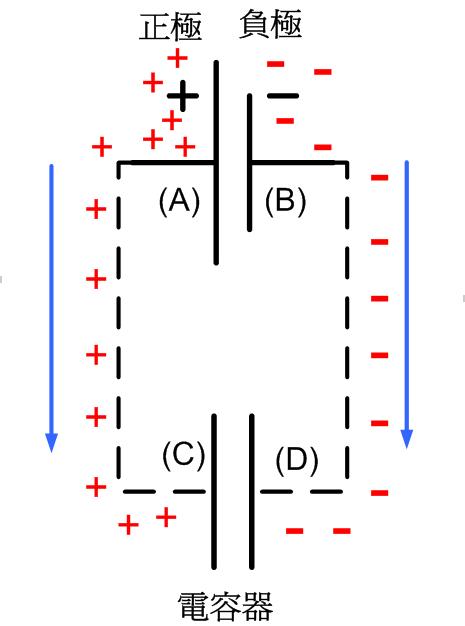

      (A) 上的正電荷流向 (C)，堆積在(C)上

      (B) 上的負電荷流向 (D)，堆積在(D)上，正負相吸

      電子的流動，即為電流


          （此時，相當於短路，電流等於無限大， 危險! ）

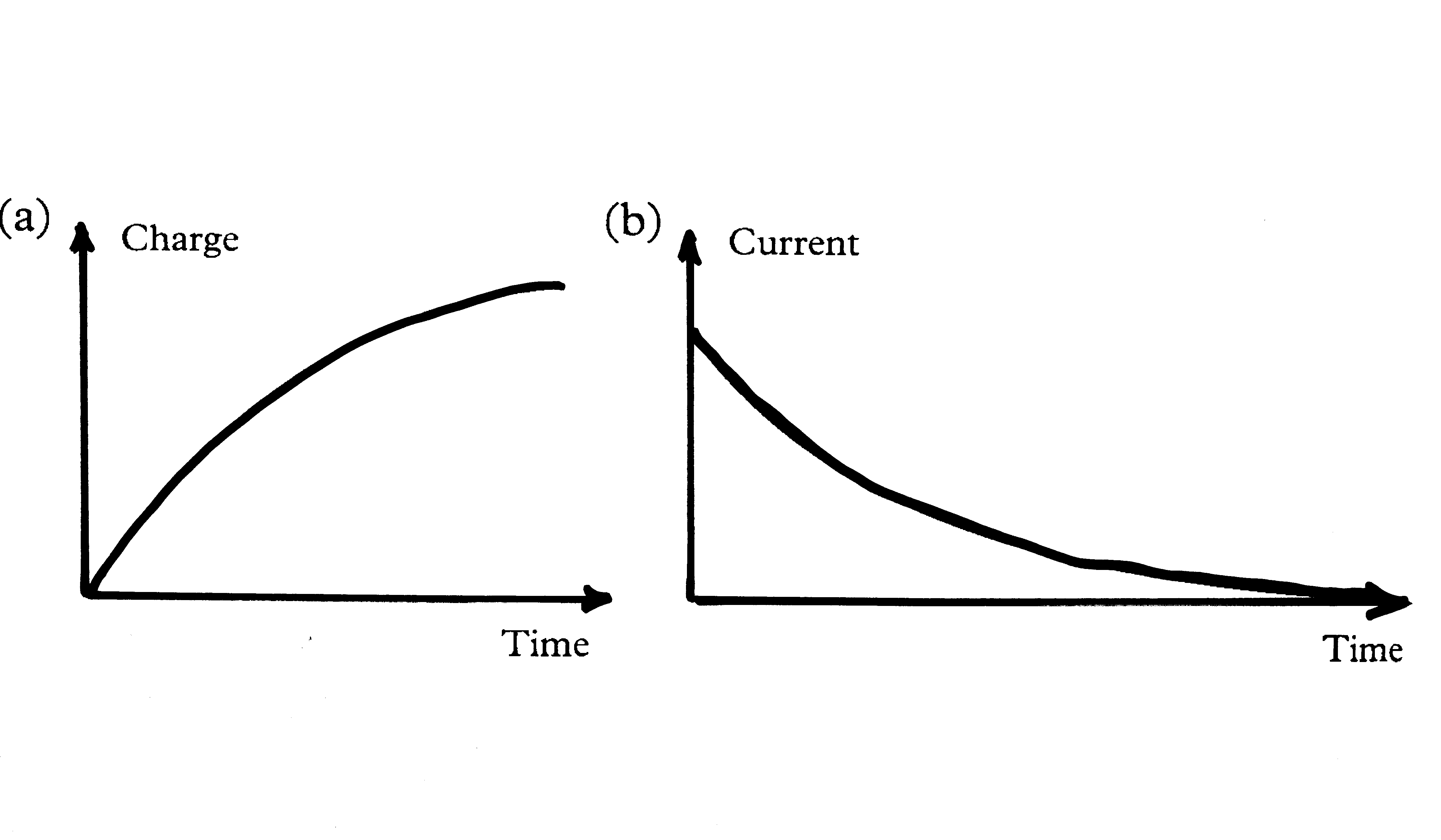

      當(C)上的電荷漸漸增加時，因為正電荷相斥之故，從(A)流向(C)的電流漸漸 減小，而 (B) 到 (D) 也是一樣

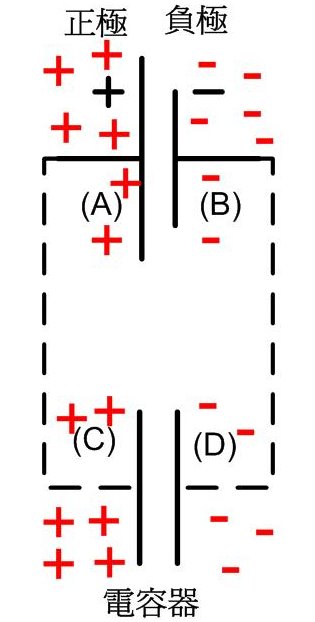

      電容器的電量逐漸增加，電壓隨著增加，等到跟電池的電壓一樣時，電流 終於停下來。 (此時相當於斷路，電流=0)

      整個過程耗時不會超過 0.0000000001 秒






⊕ 電容器接在變動的電源上

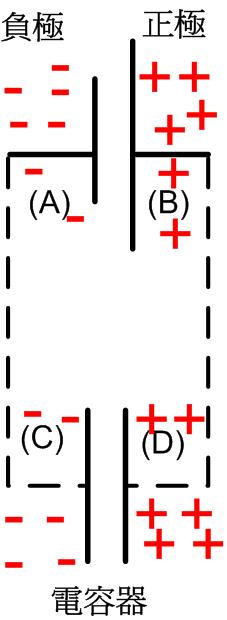

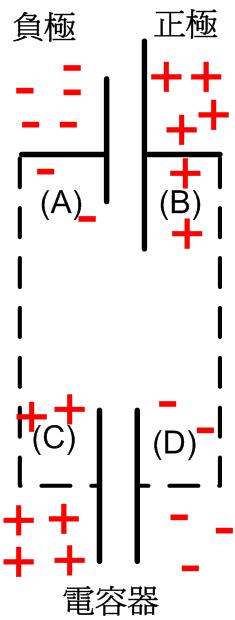

    如果電池的極性對調 （正負極顛倒過來)

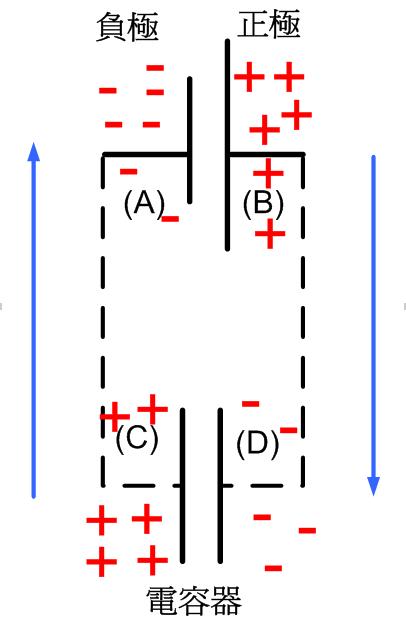

    (A)上的負電荷與流向(C)，中和(C)上的正電荷，並累積負電荷

    (B)上的正電荷與流向(D)，中和(D)上的負電荷，並累積正電荷

    在這個過程中，電子的流動產生電流


    最後回復到穩定狀態，沒有電子流動，電流為 0

如果電池極性不斷的變動，電流就會不斷的流動，（電流方向也會變動） 形成穩定的電流。

因此，當電容器接上交流電時，線路上會不斷的有電流流動

電壓變動的越厲害，越容易通過電容器 (i = C dv/dt)

相反的，電流變動的越厲害，越不容易通過電感
