Introduction

    資料鏈路層（data link layer）的功能是負責相鄰兩節點間資料傳輸之可靠性。

      目前我們常見到的例子大約是由 IEEE 所定義的 802.x 系列協定。

      IEEE 802.x 先將此層細分成二部份：

⊕ LLC (Logical Link Contro IEEE 802.2)

♦ 功能

控制訊息的交換
資料流量控制
解釋命令
發出回應
失誤問題處理（如遺失、順序不對、…等）。

⊕ MAC (Medium Access Control)

    定義一套規則，好讓各網路節點據以分享傳輸媒體

♦ 功能

媒體存取管理 控制傳輸媒體分享的規則或程序。這是區域網路主要的技術
做框 利用特殊的符號作為標題和結尾，以便辨識信息的開始與結束
定址 決定每一節點之位址以辨識收發裝置
錯誤偵測 檢查及確保訊息是否正確地傳送和接收
Sun Feb 6 13:07:08 CST 2011

Untitled Document
MAC Layer

⊕ 封包的觀念

    通常電腦在將資料傳到電腦網路上時，會先將資料（例如一個檔案） 切割成一個一個的小封包。

♦ 原因：

    資料在傳送過程中有可能發生錯誤。如果沒有分成一個一個的小封包 ，比較難進行流量控制及錯誤處理（例如哪一個位元傳錯了）。

    在區域網路中，傳輸媒體是共用的，如果資料不先切成一小塊一小塊 ，那麼如果有一電腦佔用傳輸媒體後，傳送一個很大的檔，將造成其 他電腦必須等很久。

⊕ 封包與框

    當媒體存取控制子層準備好一個封包要往傳輸媒體上送時，通常稱為框（ Frame ）。

    為了讓收端可以辨識一個框，送端會在資料前後分別加上框頭記號及框尾記號。

    可以用兩種技術來作框頭及框尾記號。

以字元組為主（ byte-oriented ）
以字元為主（ bit-oriented ）

⊕ 以字元組為主（ byte-oriented frame ）

    以字元為主時，我們可以選擇某一特殊字元當框頭另一字元當框尾。 例如以 ASCII code 中之 soh ( 0x01) 及 eot (0x04) 分別為框頭及框尾。

soh   block of data in frame   eot

♦ Exception

      利用特殊記號當框頭及框尾時，有可能在資料中也會出現與此兩記號完全 相同的情形。 電腦可能錯將資料當成框頭或框尾記號

    Solution: bit/byte stuffing

bit stuffing
(for bit-oriented frames)
byte stuffing
(for byte-oriented frames )

♦ Byte Stuffing

      資料中如果出現 soh 或 eot 時，加 ESC

Original Data Chracter Sent
soh Esc x
eot Esc y
Esc Esc z
Sun Feb 6 13:07:09 CST 2011 Untitled Document
MAC Layer Frame

⊕ IEEE 802.3 MAC Frame

preamble SFD DA SA Length DATA FCS
  (Start Frame Delimiter ) (Destination Address) (Source Address )     (Frame Check Sequence)
7 byte 1 byte 6 byte 6 byte 2 byte LLC 4 byte

⊕ Wireless MAC Frame

preamble SFD FCW DA SA Length DATA FCS
    (Frame Control of Wireless)
7 byte 1 byte 2 byte 6 byte 6 byte 2 byte LLC 4 byte

⊕ Frame Control of Wireless

FCW
FC Reserved
1 byte 1 byte

⊕ Wireless MAC Control Frame

preamble SFD FCW DATA FCS
3 byte 1 byte 2 byte 0-2 byte 1 byte
Sun Feb 6 13:07:09 CST 2011 Untitled Document
錯誤偵測

    　　電壓的不穩、磁場的干擾，…等均可能使訊號在媒體上傳輸時被改變 而造成資料接收錯誤。所以媒體存取控制層在接收到一個 frame 時，必須 做錯誤偵測。

♦ 常用偵錯法

同位位元偵錯法 (Parity Bit)
Checksum 偵錯法
CRC (Cyclic Redundent Checks)

⊕ 偵錯碼 與 除錯碼

    以中文字之傳真為例

是否 中文字有無 相似字判斷
是 沒有 正確， 極不可能錯誤
是 有數個極可能正確， 但有可能錯誤
不是 沒有 （或太多）錯誤， 不知原為何字
不是 有一個錯誤， 可猜測原為何字
不是 有數個錯誤， 無法猜測原為何字
Sun Feb 6 13:07:09 CST 2011 Untitled Document
同位位元偵錯法 (Parity Bit)

    奇同位元是利用一多餘的位元使資料中所有位元和是奇數。（偶同位位元 則是偶數）。

      RS-232即是利用此方法。

    此方法無法偵測偶數個位元發生錯誤的情形。

Code# of 1 P bitSend #of 1Received#of 1
S111000104111100010151110001015
U111001004111100100151110010015
S111000104111100010150110001014 Error!
A110000013011000001031100000103
N110101015011010101051101010105
Sun Feb 6 13:07:09 CST 2011

Untitled Document
Checksum 偵錯法

    為改進同位位元的不足，我們可以利用 16-bit 或 32-bit 的 checksum 來作錯誤檢查。

    首先我們將資料分成數個 16-bit（或 32-bit）的整數（不管原來資料是字元或數字）。 再將它們全部加在一起（進位也加到最後結果中）。

♦ 16 bit checksum

H e l l o   w o r l d
46 65 6C 6C 6F 20 77 6F 72 6C 64 2E

      checksum = 4665 + 6C6C + 6F20 + 776F + 726C + 642E = 71FC

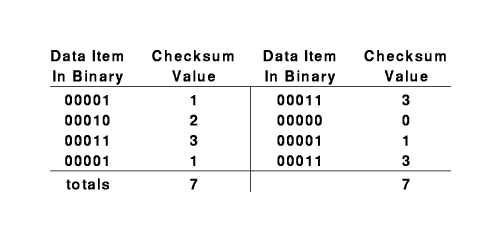

    利用 checksum 還是有偵測不到之錯誤，如下圖所示

Sun Feb 6 13:07:09 CST 2011 Untitled Document
MAC Standard
802.3 CSMA/CD
802.4 Token Bus
802.5 Token Ring
802.6 DQDB
Sun Feb 6 13:07:10 CST 2011 Untitled Document

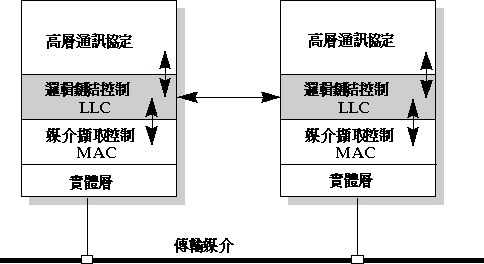

LLC Function

      與網路層介面

      與MAC層介面

      對等 (peer-to-peer) 協定

Sun Feb 6 13:07:10 CST 2011 Untitled Document

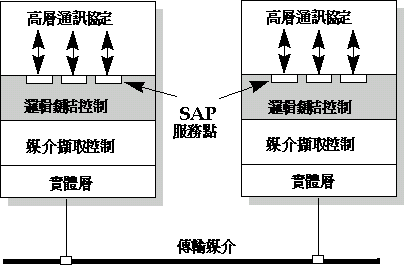

多工

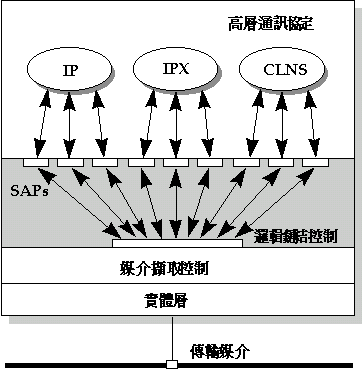

    不同網路層通訊協定對應不同之服務點(SAP)

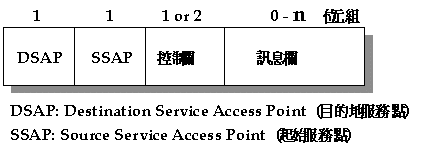

    資料格式

Sun Feb 6 13:07:10 CST 2011 Untitled Document
LLC 與上下層之介面

⊕ LLC與MAC介面

♦ MA_UNITDATA.request

♦ MA_UNITDATA.indication

♦ MA_UNITDATA_STATUS.indication

⊕ LLC與網路層介面

♦ 基礎呼叫(primitives)

  • Request
  • Indication
  • Confirm

♦ LLC提供網路層三種服務

Type 1 Unreliable, connectionless
Type 2 Connection-oriented
Type 3 Reliable, connectionless

♦ Type 1: Unreliable, connectionless

  • DL_UNITDATA.request
  • DL_UNITDATA.indication

♦ Type 2: Connection-oriented

Connection建立
  • DL_CONNECT.request
  • DL_CONNECT.indication
  • DL_CONNECT.response
  • DL_CONNECT.confirm
Data transfer
  • DL_DATA.request
  • DL_DATA.indication
Connection撤除
  • DL_DISCONNECT.request
  • DL_DISCONNECT.indication
Connection reset
  • DL_RESET.request
  • DL_RESET.indication
  • DL_RESET.response
  • DL_RESET.confirm
Flow control
  • DL_CONNECTION_FLOWCONTROL.request
  • DL_CONNECTION_FLOWCONTROL.indication

♦ Type 3: Reliable, connectionless

  • DL_DATA_ACK.request
  • DL_DATA_ACK.indication
  • DL_DATA_ACK_STATUS.indication
  • DL_REPLY.request
  • DL_REPLY.indication
  • DL_REPLY_STATUS.indication
  • DL_REPLY_UPDATE: request
  • DL_REPLY_UPDATE_STATUS: indication
Sun Feb 6 13:07:10 CST 2011 Untitled Document
網路連結技術

⊕ 連結方法

直接連結
區域網路連結廣域區路
兩區域網路透過廣域網路連結
階層式連結

⊕ 連結設備

♦ 訊號增益器(Repeater)

    連接完全相同之網路段(實體層訊號增強)

♦ 網路橋(Bridge)

    連接不同實體層之網路(可連不同之MAC協定)

    Bridge 的種類：

Transparent Bridge
Source Routing Bridge
Remote Bridge

♦ 路徑選擇器(Router)

    連接不同資料鏈結層之網路(網路層須一樣)

♦ 網路閘門(Gateway)

    連接完全不同形態之網路

      必須做資料格式，位址，及協定之轉換

♦ 骨幹網路(Backbone Network)

    將連結設備(bridge, route, gateway)以較高速之網路(如FDDI)連接起來

高效率
高可靠度：各網路獨立作業，故障時互不影響
較佳之流量控制
高速，長距離
