3D 立體照片之觀賞

3D 立體照片之觀賞
Thu Jul 6 10:18:00 CST 2017 Untitled Document
欺騙大腦的3D視覺
3D Photography 須欺騙大腦的生理3D視覺

大腦視覺根據眼睛所捕捉的影像產生視覺 若兩個影像在視網膜中無差異，便認為相同

3D Photography 利用此特性欺騙大腦
Thu Jul 6 10:18:00 CST 2017 Untitled Document
觀賞3D照片之方式

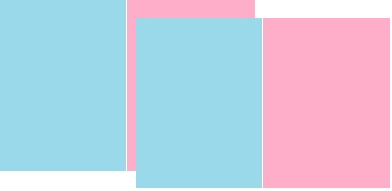

Overlay Layout (左右畫面重疊)
Side-By-Side Layout (左右畫面分列)

在Perception Plane 上，左右兩視圖自然重合，不須 對抗即可做好Fusion。

在Perception Plane 上，左右兩視圖相差很遠

必要條件:左右分離 (讓左眼看左圖，右眼看右圖)

必須對抗自律神經讓兩眼所觀得影像在腦中正確 Fusion
Color Filter (單色)
被動偏光鏡式
主動快門式

光柵裸視3D (螢幕或明信片)
裸眼
Stereoscope

除Color Filter 外，皆需特殊設備

除光柵裸視3D外，皆需配戴眼鏡

+ 不需特殊設備，非常方便

+ 可以大幅縮短拍攝及觀賞的週期

- 畫面寬度受限, 美感受損，Eye Stress

適合作為後製的 Previewer
Thu Jul 6 10:18:00 CST 2017 Untitled Document
左右分離

左右分離的3D觀賞方式
Thu Jul 6 10:18:01 CST 2017 Untitled Document
Color Filter
原理
做法

1. 所有色彩可由紅綠藍三原色組成
2. 紅/綠/藍 濾色鏡僅能讓 紅/綠/藍的光通過

1. 將左右圖各以一個原色以重疊方式印出,左右眼鏡則裝上對應的濾色鏡
2. 如此,左眼只能看到左圖，右眼只能看到右圖

Slide Show Thu Jul 6 10:18:01 CST 2017 Untitled Document

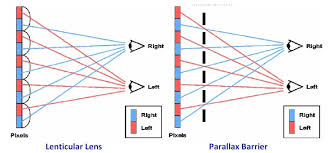

光柵

Thu Jul 6 10:18:01 CST 2017 Untitled Document

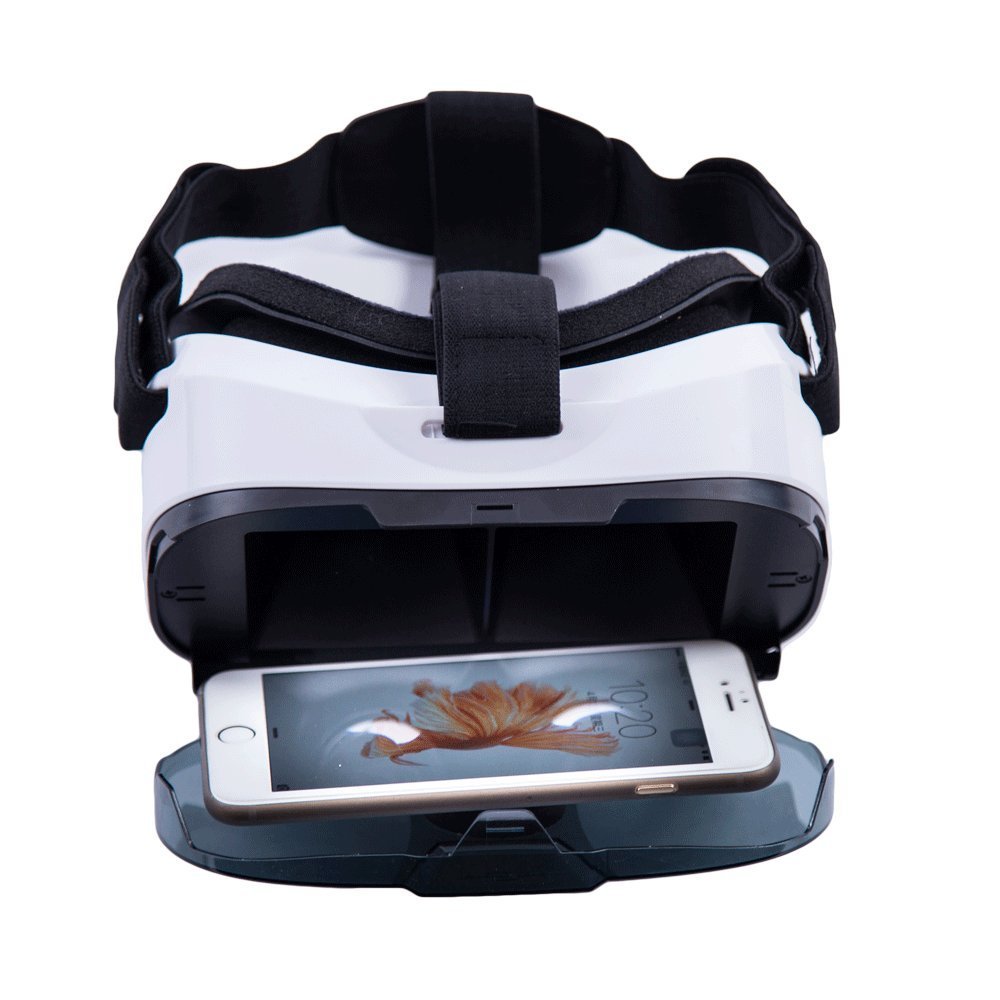

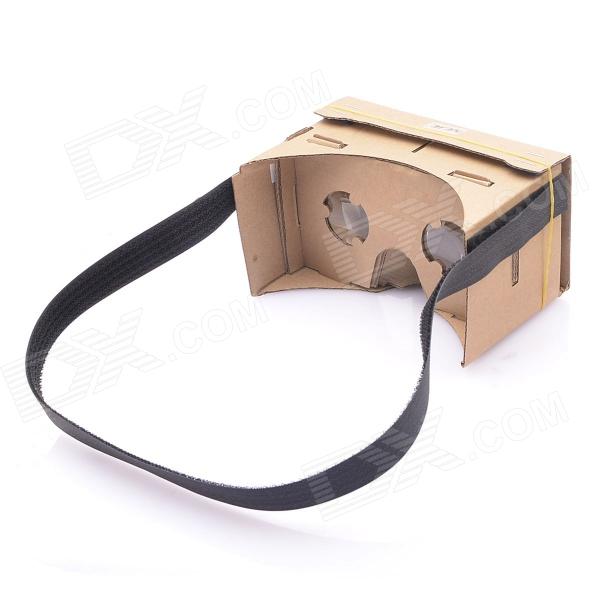

Side-by-Side Layout 的 3D 觀賞方式

Side-by-Side Layout 的 3D 觀賞方式
Thu Jul 6 10:18:01 CST 2017 Untitled Document
離焦融合 與 裸眼3D

裸眼觀賞3D照片需對抗自律神經強行 Decoupling focus and fusion 直到左右兩張照片在perception plane 上接近重疊， 此時自律神經被騙, 接手做 Fusion 產生 depth perception

離焦融合的最大寬度因人而異

Stereoscope 可彎曲影像傳到眼睛的路徑， 降低 離焦融合的寬度
Thu Jul 6 10:18:01 CST 2017 Untitled Document

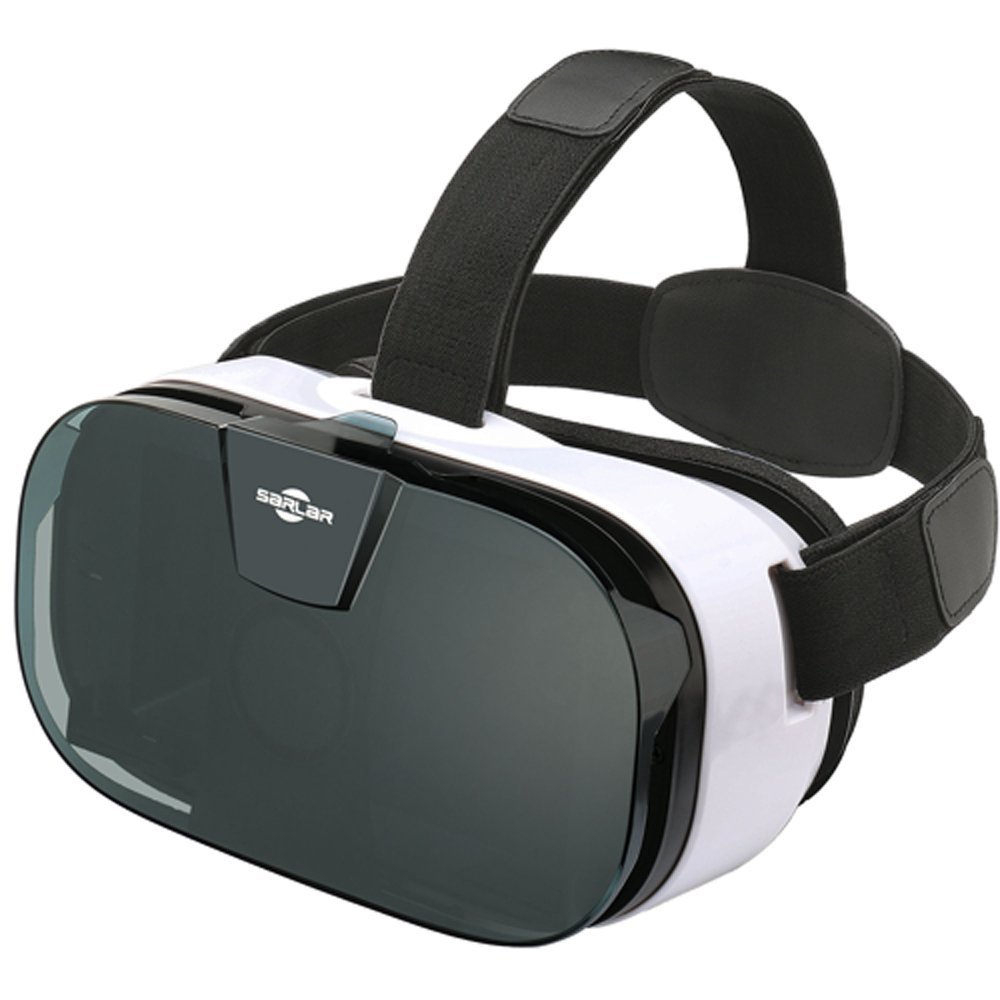

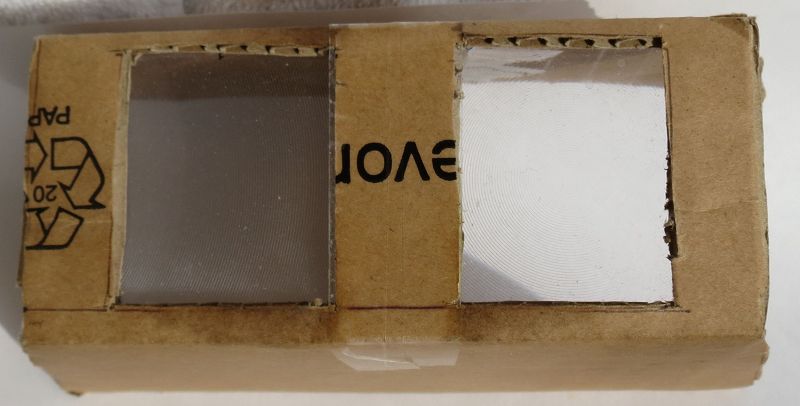

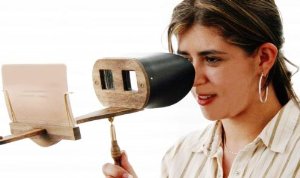

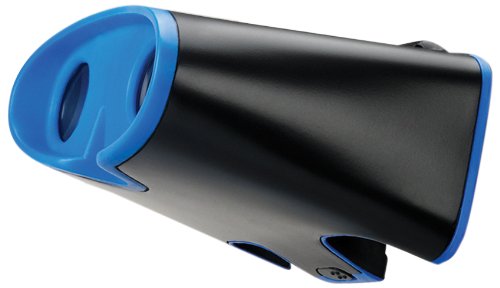

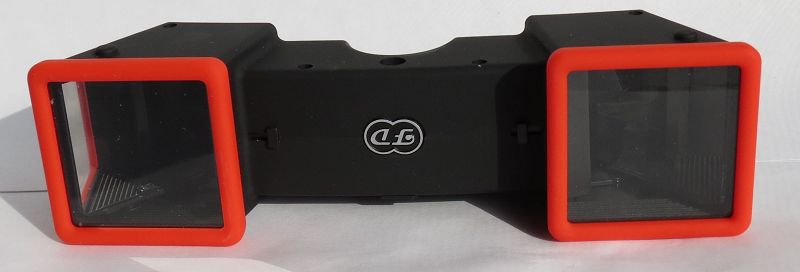

Stereoscope
Thu Jul 6 10:18:01 CST 2017 Untitled Document

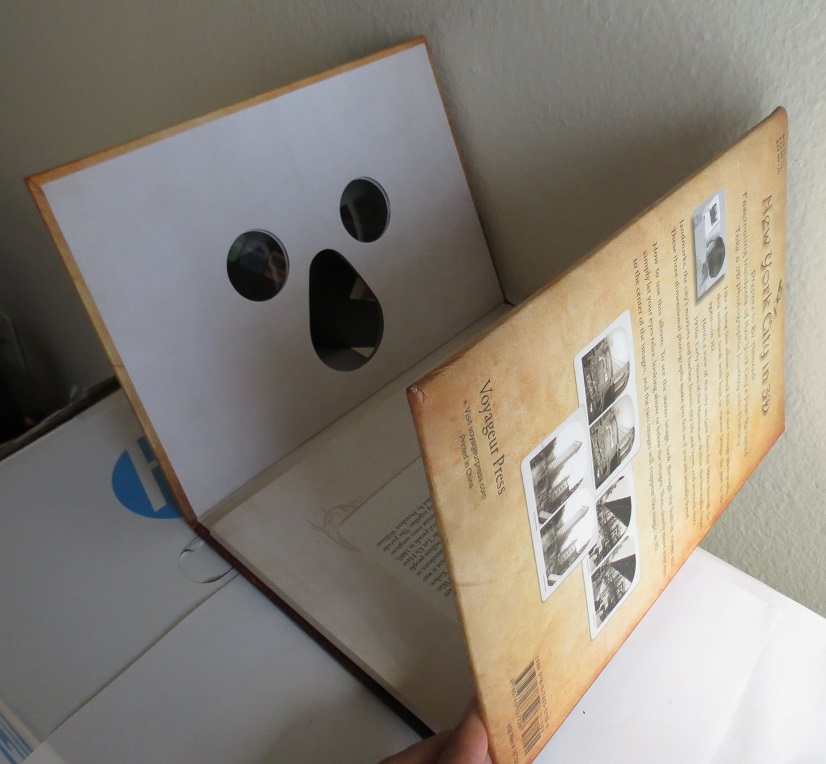

3D Book
Thu Jul 6 10:18:01 CST 2017 Untitled Document
醉眼式裸眼觀賞3D照片

百餘年前即已經發現裸視3D觀賞技巧
但非常難以傳授技巧
只有少數人可做到
醉眼式可提供協助

0. 將照片左右並排

1. 將眼睛焦點放在圖畫的後面， 讓水波清楚的成像在後面約5公分， 此時螢幕上的圖像在眼中會因失焦而分離成兩個影像， 就像酒醉時，將一個影像看成兩個影像。

2. 此時，所觀賞的物體在兩眼中呈現多重影像。

3. 設法微調兩眼焦距使得雙眼看成三張影像 此時中間兩張的影像重疊影像， 設法在腦中形成3D影像，
根據經驗，先看照片中的遠方物體，避免先看 近方物體，這樣會比較快進入狀況。

根據經驗，眼睛是可訓練的
Thu Jul 6 10:18:01 CST 2017 Untitled Document
練習

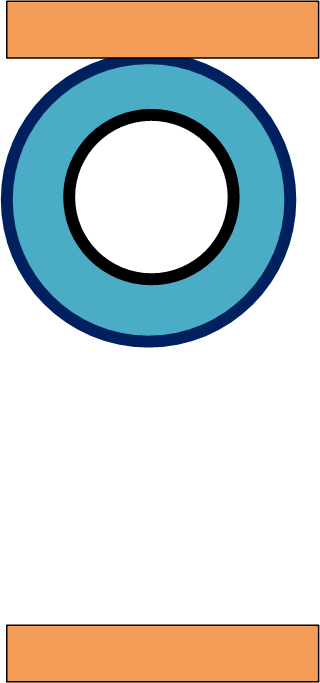

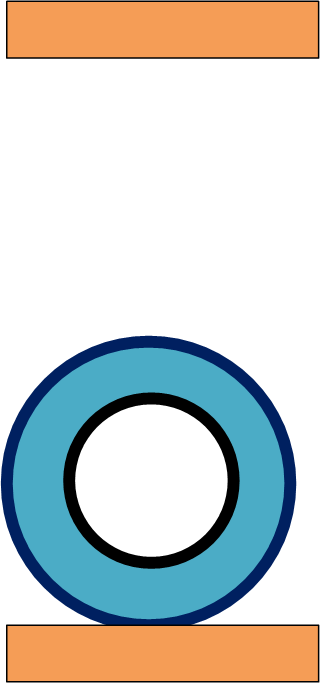

放鬆你的眼睛肌肉，設法進入醉眼狀態，
設法控制眼球肌肉讓左右兩個影像移向中間而 重疊，
使兩個0在中間重疊變成一個8。



Relax your eyes and get into drunk state first,
then manipulate your eyes to merge both left and right images
such that the two Zeros becomes an Eight in the middle.











Thu Jul 6 10:18:01 CST 2017 Untitled Document
Random Dot Stereogram





Thu Jul 6 10:18:01 CST 2017 Untitled Document
Lenticular Printing Services
.snapily.com
.www.digisignsindia.com
.3d-leader.com/lenticular-effects.html
.harvey@zaxisprints.com
.www.vicgi.com
.www.lenticularimageprinting.com
.Big3D.com
